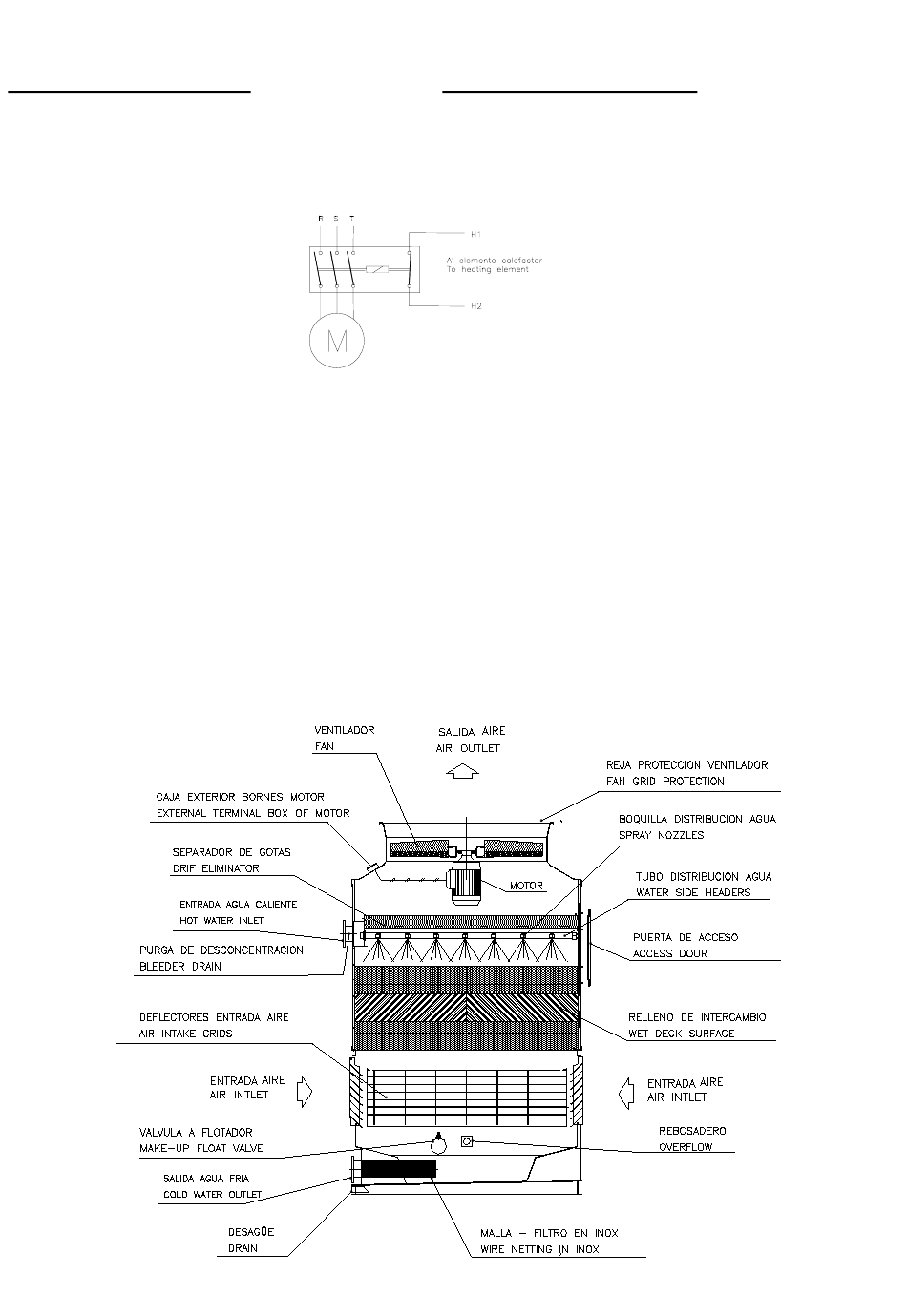

CONEXIONES ELÉCTRICAS
En las torres serie TVAE y TVAE-SPL la caja de bornes de
los motores se ha trasladado al exterior de la torre, lo que
facilita su conexión eléctrica. Para el conexionado deberán
tenerse presente las siguientes considera-ciones:
1. Para evitar condensaciones cuando
el motor está parado, las cajas de
bornes tienen dos
suplementarios correspondientes a
las resistencias calefactoras. Éstas
deberán conectarse
desconecta el motor.
2. En los motores de arranque directo,
los puentes de conexión
colocados en estrella o triángulo
según la tensión para la que se han solicitado. En los
motores para ser conectados a un arrancador estrella-
triangulo, los puentes de conexión, colocados siempre en
triángulo, deberán eliminarse.
3. Cuando el motor eléctrico de la torre es accionado por un
cuadro eléctrico situado a distancia, es conveniente
instalar un interruptor manual en la proximidad de la
torre, que permita
manutención con absoluta seguridad.
En cualquier caso, todas las conexiones eléctricas deben
realizarse respetando la normativa vigente en la materia.

FUNCIONAMIENTO

Es conocido que el funcionamiento de las torres de
refrigeración está basado en la evaporación de una parte del
agua recirculada por la torre, que al absorber calor en éste
fenómeno, enfría el resto del agua en circulación.
terminales
cuando
están
efectuar las operaciones

ELECTRICAL CONNECTIONS

In the TVAE and TVAE-SPL series towers, the terminal box
for the motors has been moved to the outside of the tower to
facilitate connection to the power supply. When making the
connection, the following considerations should be borne in
mind:
1.
is stopped, the boxes of terminals have two
terminals supplementary corresponding to
the
connected when it disconnects the motor.
2.
starter motors are arranged in a star or
triangular pattern, depending on the voltage
for which they have been ordered. The
connector bridges, which are always arranged in a
triangular pattern, must be eliminated from motors that
are to be connected to a star-triangle starter motor.
3. When the tower's electric motor is operated by a remote
electric panel, it is advisable to install a manual switch
near the tower that will enable maintenance operations to
be carried out in complete safety.
In any event, all electrical connections must be made in
de
accordance with the relevant standards and regulations in
force at the time.
OPERATION
It is well known that the way cooling towers work is based on
the evaporation of part of the water which is recycled by the
tower. As heat is absorbed, the rest of the water in circulation
is cooled.
- 8 -
To avoid condensations when the motor
heating element. These
The connection points in the direct
will be
