KA01404P/23/ES/02.20
71500811
2020-10-15
Products
Manual de instrucciones
abreviado

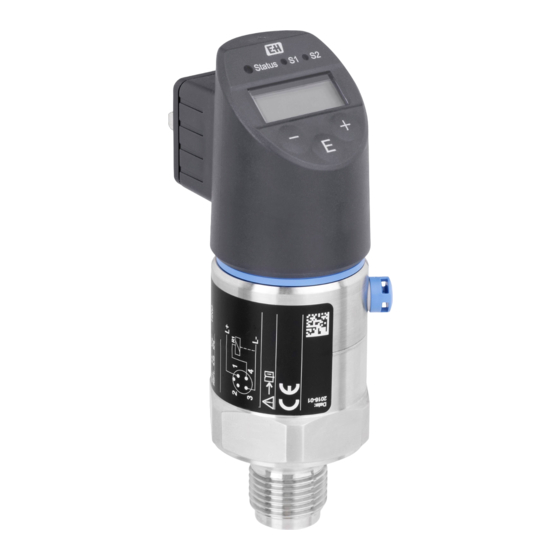

Ceraphant PTC31B, PTP31B,
PTP33B
IO-Link
Medición de presión de proceso
Se trata de un manual de instrucciones abreviado; sus
instrucciones no sustituyen a las instrucciones de
funcionamiento del equipo.
La información detallada sobre el equipo puede encontrarse en
el manual de instrucciones del equipo y en la documentación
complementaria del mismo:
Disponibles para todas las versiones del equipo mediante:
• Internet:
www.endress.com/deviceviewer
• Teléfono móvil inteligente/tableta: Endress+Hauser
Operations App
Solutions
Services
