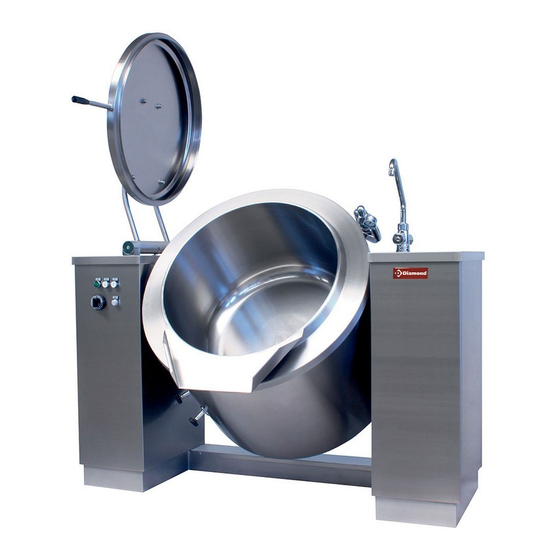

Diamond EMB/100I Manual De Instrucciones

Ocultar thumbs

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 32

Enlaces rápidos

Descargar este manual
02/2010
Mod: EMB/100I
Production code: P436 31200
