Resumen de contenidos para golmar SHINER DOMOS

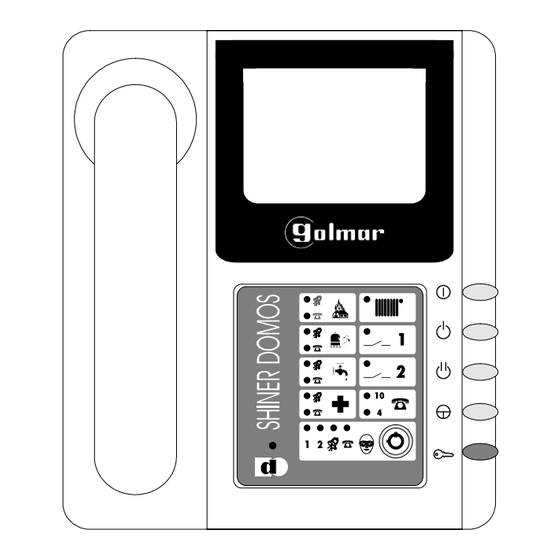

- Página 1 SHINER DOMOS DESCRIPCIÓN GENERAL MODO DE EMPLEO Ver3.9...
- Página 2 ÍNDICE DESCRIPCIÓN DE ÁREAS Pág. 3 Telemando telefónico Pág. 3 Gestión de alarmas técnicas Pág. 3 Alarma de intrusión Pág. 3 Programación local y selección de respuesta Pág. 3 TELEMANDO TELEFÓNICO Pág. 4 Consultar y modificar canales mediante el teléfono Pág.
- Página 3 Cada uno de los canales puede ser controlado en modo local y a través del teléfono. GESTIÓN DE ALARMAS TÉCNICAS El Shiner Domos tiene 4 tipos de alarma técnica. Estas incluyen la alarma de incendio, alarma de fuga de gas, alarma de fuga de agua y alarma medica.
-
Página 4: Consultar Y Modificar Canales Mediante El Teléfono
TELEMANDO TELEFÓNICO El Shiner Domos dispone de tres canales de telemando telefónico que permiten controlar, vía teléfono, hasta tres elementos diferentes en su hogar (electrodomésticos, riego, iluminación, etc.). De los tres canales disponibles, uno de ellos se ha destinado específicamente al control de la calefacción quedando los otros de libre uso por parte de Un indicador óptico le indican el estado de cada uno de los canales (encendido = activado,... - Página 5 ALARMAS TÉCNICAS El Shiner Domos tiene 4 tipos de alarma técnica. Estas incluyen la alarma de incendio, alarma de fuga de gas, alarma de fuga de agua y alarma medica. Estas alarmas junto con sus detectores controlan el buen funcionamiento de su hogar y tienen capacidad de actuar para evitar daños en el mismo.
-
Página 6: Modificación De Una Alarma Técnica
ALARMA DE INTRUSIÓN DISPARO Y BORRADO DE UNA ALARMA TÉCNICA Cuando se produce la detección de una alarma, el Shiner Domos ejecuta los siguientes pasos: 1. Activa el indicador óptico de color rojo 2. Activa la salida de relé asociada 3. -
Página 7: Cambio De Estado De La Alarma De Intrusión En Modo Local
ALARMA DE INTRUSIÓN En el Shiner Domos se ha integrado una alarma de intrusión de dos zonas que le advertirán de la entrada de intrusos en su domicilio tanto si se encuentra Vd. en él como si está ausente. La zona 1 se define como perimetral y está destinada a cubrir el perímetro de su vivienda (puertas, ventanas, etc.). -
Página 8: Cambio De Estado De La Alarma De Intrusión Por Teléfono
CAMBIO DE ESTADO DE LA ALARMA DE INTRUSIÓN POR TELÉFONO CONSULTA DE LA ALARMA DE INTRUSIÓN 1. Llamar a la vivienda donde se encuentra ubicado el equipo. 2. El equipo responde a la 4ª o a la 10ª llamada según sea su programación de respuesta. (Ver programación local) 3. -
Página 9: Alarma En Armado Parcial
Vd. desconecte la alarma ya sea en modo local o bien por teléfono. PROTECCIÓN ANTI-SABOTAJE El Shiner Domos cuenta con una doble protección anti-sabotaje. Por un lado se controla la integridad de los cables de los detectores y por otro lado se observa el buen funcionamiento de la llave de accionamiento. -
Página 10: Programación Local
PROGRAMACIÓN LOCAL Y SELECCIÓN DE RESPUESTA Esta tecla tiene dos funciones, por un lado se puede elegir el tiempo de respuesta del equipo cuando recibe una llamada telefónica y por otro le permite entrar en el modo de programación local. El indicador verde informa de que el equipo responderá al “oír” el cuarto timbrazo mientras que el rojo hará... - Página 11 COMANDOS Y FUNCIONES El Shiner Domos posee una serie de comandos directos y funciones especiales que le permiten actuar sobre el equipo y reprogramarlo con suma facilidad. El acceso a dichos comandos y funciones se realiza mediante el generador de tonos o mediante el teclado del teléfono si este es de tonos.
-
Página 12: Cambio Del Código De Acceso
CAMBIO DEL CÓDIGO DE ACCESO Para poder acceder a las funciones de consulta y programación del equipo ya sea mediante la línea telefónica o en el modo de programación local, es necesario introducir el código de acceso. Dicho código es totalmente programable por Vd. y puede ser cambiado tantas veces como lo desee. El equipo sale de fabrica con el código 0,0,0,0. -
Página 13: Consulta Y Modificación De Los Teléfonos De Llamada
CONSULTA Y MODIFICACIÓN DE LOS TELÉFONOS DE LLAMADA Los teléfonos de llamada son aquellos a los que el equipo genera una llamada telefónica en el caso de producirse una alarma en la vivienda. Es posible memorizar hasta 10 números de teléfono que se guardan en una tabla numerada de 0 a 9. Así el primer teléfono guardado es el numero 0 y el ultimo es el numero 9. -
Página 14: Consulta Y Modificación De La Identificación
CONSULTA Y MODIFICACIÓN DE LA IDENTIFICACIÓN La identificación permite reconocer al equipo que genera una llamada al exterior en caso de alarma. Cuando el equipo logra establecer comunicación con algún destinatario lanza el siguiente mensaje: “ALARMA (tipo de alarma) EN EL ..(identificador)”. Siempre es recomendable que el identificador del equipo coincida con el número de teléfono en el que está... -
Página 15: Selección De Tipo De Marcacion
SELECCIÓN DE TIPO DE MARCACION Como en la mayoría de teléfonos actuales, Vd. puede elegir como se efectuara la marcación de los números de teléfono en caso de alarma. Las opciones disponibles son : 1. Marcación por impulsos 2. Marcación por tonos A.- CONSULTAR Y CAMBIAR EL TIPO DE MARCACIÓN DESDE CASA 1. -
Página 16: El Discriminador Telefónico
Cuando se utiliza la función de discriminación el Shiner Domos debe estar programada para que responda a 10 llamadas. -
Página 17: Módulo De Alimentación Fa-961
El módulo de alimentación FA-961 gestiona la alimentación del módulo de control CC-951, del teclado Shiner Domos y de los detectores instalados en la vivienda. Este equipo se conecta a 220 VAC y convierte esta tensión a 12 VDC, que es la tensión de trabajo de los equipos mencionados. También se incorpora, en este módulo, un cargador de baterías que se utilizan en caso de fallo de red para mantener todos los... -
Página 18: Módulo De Control Cc-951
MÓDULO DE CONTROL CC-951 El módulo de control CC-951 es el encargado de gestionar todas las entradas y salidas del sistema, las comunicaciones con el teclado de control y la gestión de la línea telefónica. Las entradas corresponden a los diferentes detectores distribuidos en la vivienda. -
Página 19: Alimentación Del Sistema
ALIMENTACIÓN DEL SISTEMA... -
Página 20: Interconexión De Módulos
INTERCONEXIÓN DE MÓDULOS... -
Página 21: Conexión Del Teclado
CONEXIÓN DEL TECLADO... -
Página 22: Conexión Telefónica
CONEXIÓN TELEFÓNICA SHINER DOMOS CC-951 LINEA TELEFO NICA EXTERIO R TIERRA TELEFO NÍA INTERIO R... -
Página 23: Conexión De Detectores
CONEXIÓN DE DETECTORES TAMPER SHINER DOMOS CC-951 12VDC TAMPER NOTA.- Si no se usa la linea de TAMPER, debe conectarse la entrada a negativo directamente. -
Página 24: Conexión De Salidas
CONEXIÓN DE SALIDAS...
