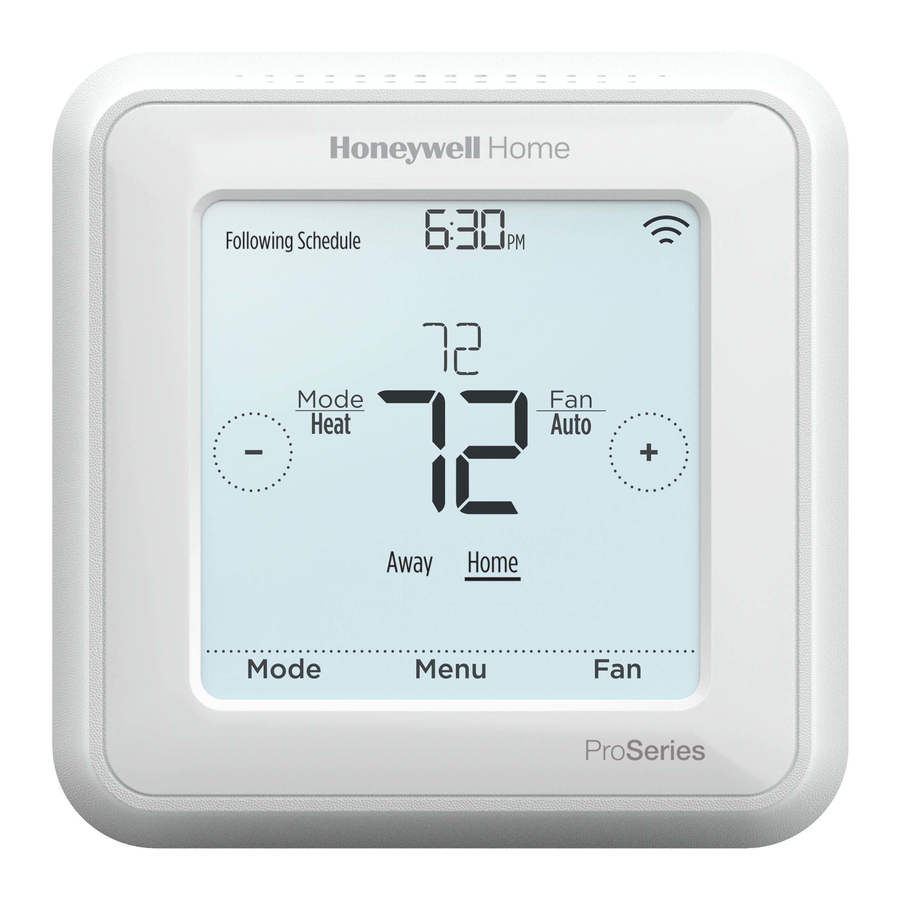

Actual size 4.09'' x 4.09'' x 1.06'' Read before installing Welcome This user guide is designed to help you get acquainted with your new T6 Pro Z-Wave thermostat. Check out the table of contents on page 2 to browse by topic. Need help? Get in touch.
Table of contents Thermostat features ........................ 3 Thermostat overview ....................... 4 Basic thermostat operation Adjusting the temperature ........................4 Program schedule overrides .........................5 Adjusting the temperature in Auto mode ..................6 Selecting system mode ...........................7 Built-in compressor protection ......................8 Setting the fan .............................8 Main menu settings Z-Wave setup ..............................9 Z-Wave connection status ........................10...
You can display actual temperature or % relative humidity, or to see whether your cooling / heating system is running. Auto change from heat to cool: When Auto mode is selected, the T6 Pro Z-Wave thermostat can automatically determine whether your home needs heating or cooling to reach the desired temperature at the right time.
Thermostat overview Desired temperature Indoor Temperature/ Z-Wave connection Adjust temperature % Relative Indoor status Shows desired indoor Touch Humidity temperature. Shows Z-Wave set your desired Touch to display connection status. temperature. either indoor temperature or % relative indoor humidity. Mode Heat Auto Mode...
Program schedule overrides If the thermostat is included in Z-Wave network it typically follows the setting on your Z-Wave controller. If you adjust the temperature setting, it overrides the current setting until new state (eg. Home/Away) and/or the new temperature setting is received from Z-Wave controller.
Adjusting the temperature in Auto mode Auto mode (when the thermostat automatically chooses heating or cooling to reach your desired temperature) is disabled by default. If your heating or cooling professional enabled it, you’ll see Auto appear as an option under Mode on the thermostat home screen.
Selecting system mode Current system mode (Heat, Cool, Off, Em Heat*) Following Schedule is displayed on the thermostat home screen. Mode The mode that’s currently running (Heat On or Heat Auto Cool On) is displayed in the upper-left corner of Away Home the thermostat home screen.
Built-in compressor protection If the compressor is restarted too soon after Cool On Following Schedule a shutdown, system damage can occur. The built-in compressor protection feature forces Mode Auto Cool the compressor to wait a few minutes before restarting, helping to prevent damage to the Away Home heating or cooling system.
• For other specific tasks, such as adding the thermostat to home automation scenes or groups, refer to the Z-Wave controller instructions. • The T6 Pro Z-Wave thermostat works in the optional Z-Wave battery mode or normal power mode based on its power source. The Z-Wave power mode can only be changed when thermostat is NOT included in Z-Wave network.
Z-Wave connection status Z-Wave connection status is located in the upper-right Wifi is on and Following Schedule connected corner of the screen. • Thermostat is included and connected to a Mode Heat Auto Wifi is disconnected Z-Wave network. or wifi is not setup Wifi...
Main menu overview Touch Menu on the thermostat screen and then use the arrows to page through the following options. SCHEDULE CLEAN SCREEN Edit local thermostat program Disable the touchscreen for schedule. (Available only if enabled 30 seconds so you can clean it. by your local heating or cooling TEMP SCALE professional.)
(optional): Z-Wave controllers from various manufacturers may or may not support the Z-Wave Thermostat General V2 Device class used by the Honeywell Home T6 Pro Z-Wave Thermostat. If your controller does not support full thermostat device class functions, it may still be able to control basic Home/Away (Energy Saving) modes of the thermostat through basic Z-Wave commands (On/Off) used by the controller for other Z-Wave devices (eg.
Página 13
Program schedule on the thermostat when not included in Z-Wave network (not operated by Z-Wave controller): The Honeywell Home T6 Pro Z-Wave thermostat will function as fully programmable thermostat when not operated by your controller. Each day can be programmed for different heating and cooling settings in 4 unique periods (Wake, Away, Home, Sleep) in the thermostat MENU/ SCHEDULE.
Schedule period An active period is shown underlined on the Following Schedule Following Schedule thermostat home screen. Periods shown varies on whether thermostat is included in Z-Wave Mode Mode Heat Auto Heat Auto network and whether local thermostat schedule is enabled and turned On. Wake Away Mode...
Reset schedule To reset the thermostat schedule back to the default temperature settings (see "Scheduling options" on page 12), follow steps below. Touch Menu on the thermostat screen. Touch the arrows until you see Back Select Back Select RESET, then touch Select. Touch the arrows until you see SCHEDULE, then touch Select.
Unlocking the screen Following Schedule Touch the lock symbol on the thermostat Mode home screen. Heat Auto When prompted to enter a PIN number, Away Home Sleep touch to select the first number of the PIN code. Touch Select to confirm, and repeat for the remaining numbers.
Enabling/disabling Adaptive Intelligent Recovery Over time, your T6 Pro Z-Wave thermostat will learn how long it takes your system to reach the desired temperature. It can then turn on your heating or cooling equipment at the right time to make sure your home is comfortable by the time you expect.
Cleaning the thermostat screen With the clean screen option, you can lock the thermostat screen so you don’t accidentally change your settings when you clean. Follow the steps below to activate clean screen mode. Touch Menu on the thermostat home screen. Touch the arrows until you see CLEAN SCREEN, then touch Select.
Viewing equipment status You can check the status of your heating or cooling equipment and fan by following the steps below. Please note that system data may vary depending on thermostat model and how the thermostat was installed. Touch Menu on the thermostat home screen. Touch the arrows until you see EQMT STATUS, then touch Select.
Battery replacement Batteries are optional (to provide backup power) Following Schedule Auto Chg. On if your thermostat was wired to run on 24 VAC power when installed. If your thermostat was Mode Heat Auto wired to run on 24 VAC power, then batteries are NOT required.
Alerts and maintenance reminders The T6 Pro Z-Wave thermostat comes with a set of Smart Alerts and Reminders that helps keep your heating and cooling system running correctly and efficiently. If Smart Reminders are set up by your heating or cooling professional, you can get reminded when it’s time to change the filter or when your system is not running correctly.
Página 22
Number Alert/Reminder Definition Replace Replace humidifier pad. Reset the timer by touching Humidifier Pad the “dismiss” button on the thermostat screen after it is replaced. Replace Replace the dehumidifier filter. Reset the timer by Dehumidifier touching "dismiss" button on thermostat screen after Filter it is replaced.
Troubleshooting Screen is blank • Check circuit breaker and reset if necessary. • Make sure power switch at heating and cooling system is on. • Make sure furnace door is closed securely. • If only battery powered, make sure the batteries are fresh and correctly inserted.
5-year warranty Resideo warrants this product, excluding battery, to be free from defects in workmanship or materials, under normal use and service, for a period of five (5) years from the date of first purchase by the original purchaser. If at any time during the warranty period the product is determined to be defective due to workmanship or materials, Resideo shall repair or replace it (at Resideo’s option).
CAUTION: MERCURY NOTICE If the T6 Pro Z-Wave thermostat is replacing a thermostat that contains mercury in a sealed tube, do not place the old thermostat in the trash. Please contact your local waste management authority for proper recycling or disposal instructions.
Página 27
Z-Wave Pro T6. Veuillez consulter la table des matières à la page 2 pour effectuer une recherche par sujet. Besoin d’aide? Communiquez avec nous. Site Web : Resideo.com Téléphone : 1 800 468-1502 Réseaux sociaux : Twitter : @Honeywell_Home, Facebook : Honeywell Home...
Página 28
Table des matières Caractéristiques du thermostat ..................3 Présentation du thermostat ....................4 Fonctionnement de base du thermostat Réglage de la température ........................4 Contournement du programme ......................5 Réglage de la température en mode Automatique ..............6 Sélection du mode du système ......................7 Protection du compresseur intégrée ....................8 Réglage du ventilateur ..........................8 Paramètres du menu principal...
Caractéristiques du thermostat Le thermostat programmable Z-Wave Pro T6 de Honeywell Home est un thermostat certifié Z-Wave Plus conçu pour fonctionner avec n’importe quel contrôleur ou passerelle Z-Wave compatible afin de faciliter la programmation et l’automatisation, et ainsi assurer confort et économie d’énergie. Vous pouvez utiliser le thermostat dans tout réseau Z-Wave avec d’autres appareils certifiés Z-Wave d’autres fabricants.
Présentation du thermostat Température Température État de la connexion Réglage de la souhaitée intérieure et Z-Wave température pourcentage Affiche la Affiche l’état de la Appuyez sur ou sur d’humidité intérieure température connexion Z-Wave. pour sélectionner relative intérieure souhaitée. la température Appuyez sur la souhaitée.
Contournement du programme Si le thermostat est inclus dans le réseau Z-Wave, il suit habituellement les programmes du contrôleur Z-Wave. Si vous réglez le point de consigne de température, celui-ci remplace le réglage actuel jusqu’au changement d’état (p. ex., Maison/Absent) ou jusqu’à la réception d’un nouveau point de consigne du contrôleur Z-Wave.
Réglage de la température en mode Automatique Le mode Automatique (dans lequel le thermostat sélectionne automatiquement le chauffage ou la climatisation pour atteindre la température que vous souhaitez) est désactivé par défaut. Si le professionnel qui a installé votre système de chauffage ou de climatisation a activé cette option, vous verrez l’option Automatique s’afficher en dessous de Mode à...
Sélection du mode du système Le mode du système actuel (Heat (Chauffage), Cool Following Schedule (Climatisation), Off (Arrêt), Em Heat* (Chauffage d’urgence)) est affiché à la gauche de la température Mode Heat Auto intérieure actuelle qui est indiquée sur l’écran d’accueil du thermostat.
Protection du compresseur intégrée Si le compresseur est redémarré trop rapidement Cool On Following Schedule après un arrêt, le système peut être endommagé. La protection du compresseur intégré oblige Mode Auto Cool le compresseur à attendre quelques minutes avant de redémarrer, afin d’empêcher tout risque Away Home de dommage au système de chauffage ou de...
Configuration de Z-Wave Pour inclure ou exclure le thermostat du réseau Z-Wave, allez à l’option MENU/Z-WAVE SETUP (menu/configuration Z-Wave). • Appuyez sur Select (Sélectionner). Vous serez invité à définir votre contrôleur principal à INCLUDE MODE (Mode inclusion). Veuillez Back Select Back Select vous reporter au manuel de l’utilisateur de votre...
État de la connexion Z-Wave Wifi is on and L’icône d’état de connexion Z-Wave est située connected Following Schedule dans le coin supérieur droit de l’écran. • Le thermostat est inclus et connecté à un Mode Heat Auto Wifi is disconnected réseau Z-Wave.
Présentation du menu principal Appuyez sur Menu sur l’écran d’accueil du thermostat, puis utilisez les flèches pour parcourir les options suivantes. SCHEDULE (PROGRAMME) CLEAN SCREEN (NETTOYAGE DE L'ECRAN) Modifiez le programme du thermostat local. Désactivez l’écran tactile pendant (Cette option est seulement disponible si 30 secondes afin de pouvoir le nettoyer.
Les contrôleurs Z-Wave des divers fabricants peuvent ou non prendre en charge la catégorie de thermostat général Z-Wave V2 utilisé par le thermostat Z-Wave Pro T6 de Honeywell Home. Si votre contrôleur ne prend pas en charge toutes les fonctions de la catégorie de thermostat, il peut peut-être commander les modes Maison/Absent (économie d’énergie) du thermostat au moyen des commandes Z-Wave de base (marche/...
Página 39
Programme du thermostat lorsqu’il n’est pas inclus dans le réseau Z-Wave (non commandé par un contrôleur Z-Wave) : Le thermostat Z-Wave Pro T6 de Honeywell Home peut également être utilisé comme un thermostat programmable lorsqu’il n’est pas commandé par votre contrôleur. Pour chaque journée, il est possible de régler des points de consigne de chauffage et de climatisation...
Période du programme Following Schedule Following Schedule La période active est soulignée sur l’écran d’accueil du thermostat. Les périodes affichées varient selon Mode Mode Heat Auto Heat Auto que le thermostat soit ou non compris dans un réseau Z-Wave et selon que le programme local du thermostat Wake Away soit activé...
Réinitialisation du programme Pour redéfinir les points de consigne de température par défaut du programme (voir la rubrique « Options de programmation » à la page 12) et suivez les étapes ci-dessous. Appuyez sur Menu sur l’écran du thermostat. Appuyez sur les flèches jusqu’à...
Déverrouillage de l’écran Following Schedule Appuyez sur le symbole de verrou sur l’écran d’accueil du thermostat. Mode Heat Auto Lorsque vous êtes invité à entrer le code NIP, Away Home Sleep appuyez sur pour sélectionner le premier chiffre du NIP. Appuyez sur Select (Sélectionner) pour confirmer et répétez l’opération pour les chiffres suivants.
Activation et désactivation de la reprise intelligente adaptative Peu à peu, votre thermostat Z-Wave Pro T6 se souviendra du temps que prend votre système pour atteindre la température désirée. Il peut ainsi activer votre équipement de chauffage ou de climatisation à la bonne heure afin que votre maison soit à...
Nettoyage de l’écran du thermostat Grâce à l’option de nettoyage d’écran, vous pouvez verrouiller l’écran du thermostat afin de ne pas modifier accidentellement les paramètres lors de cette opération. Pour activer le mode de nettoyage d’écran, effectuez les étapes ci-dessous. Appuyez sur Menu sur l’écran d’accueil du thermostat.
Affichage de l’état de l’équipement Vous pouvez vérifier l’état de votre ventilateur et de votre équipement de chauffage ou de climatisation en effectuant les étapes ci-dessous. Veuillez noter que les données du système peuvent varier en fonction du modèle du thermostat et de l’installation de ce dernier. Appuyez sur Menu sur l’écran d’accueil du thermostat.
Remplacement de la pile Les piles sont facultatives (pour fournir une Following Schedule Auto Chg. On alimentation de secours) si votre thermostat a été raccordé à une alimentation secteur de 24 V c.a. lors Mode de son installation. Si votre thermostat a été raccordé à Heat Auto une alimentation secteur de 24 V c.a., des piles ne sont...
Alertes et rappels d’entretien Le thermostat Z-Wave Pro T6 comporte un ensemble d’alertes et rappels intelligents qui vous aident à faire fonctionner votre système de chauffage et de climatisation correctement et efficacement. Si votre professionnel en chauffage ou climatisation configure les rappels intelligents, vous pouvez recevoir des rappels lorsque vient le temps de changer le filtre ou lorsque votre système ne fonctionne pas adéquatement.
Página 48
Code Alerte/Rappel Définition Remplacer le tam- Remplacer le tampon de l’humidificateur. Une fois le pon de l’humidifi- tampon remplacé, réinitialisez la minuterie en appuyant sur cateur le bouton « Dismiss » (effacer) sur l’écran du thermostat. Remplacer le filtre Remplacer le filtre du déshumidificateur. Une fois le filtre du déshumidifi- remplacé, réinitialisez la minuterie en appuyant sur le cateur...
Dépannage L’écran est vide • Vérifiez le disjoncteur et réinitialisez-le si nécessaire. • Veillez à ce que l’interrupteur du système de chauffage ou de climatisation soit en position de marche. • Assurez-vous que la porte de l’appareil de chauffage est correctement fermée.
Garantie de 5 ans Resideo garantit ce produit, à l’exception des piles, contre tout défaut de pièce ou de main- d’oeuvre, durant une période pour cinq (5) ans à partir de la date d’achat par le consommateur d’origine si le produit est utilisé et entretenu convenablement. En cas de défaillance ou de mauvais fonctionnement pendant la période de garantie, Resideo remplacera ou réparera le produit, à...
Informations générales relatives au système ATTENTION : RISQUE ÉLECTRIQUE Peut provoquer une décharge électrique ou endommager l’équipement. Coupez l’alimentation avant de commencer l’installation. ATTENTION : RISQUE D’ENDOMMAGEMENT DE L’ÉQUIPEMENT La protection du compresseur est contournée lors du test. Pour empêcher tout dommage causé...
