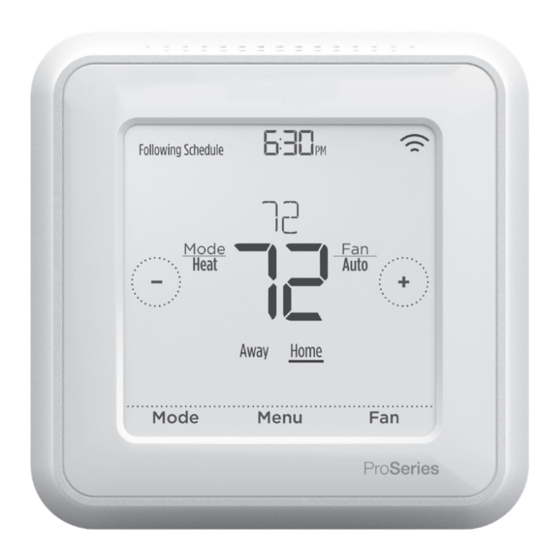

T6 Pro Z-Wave™

Programmable Thermostat

TH6320ZW2003

TH6320ZW2007

Professional Install

Guide

Package Includes:

• T6 PRO Z-Wave Thermostat

• UWP™ Mounting System

• Decorative Cover Plate

• Screws and anchors

• 3 AA batteries

• Thermostat Literature

Compatibility

• Designed for battery operation (3 x AA batteries) or for 24 VAC power operation

(via a "C" or common wire).

• Compatible with most single and multi-stage conventional and heat pump

systems.

• Designed to work with any Z-Wave compliant controller or gateway; however,

a security enabled Z-Wave Plus™ Controller is recommended to fully utilize all

thermostat features.

• Works with millivolt systems.

• Does not work with electric baseboard heat (120-240V).

User Guide

Visit honeywellhome.com for a complete user guide.

Customer assistance

For assistance with this product, please

visit customer.resideo.com.

Or call Resideo Customer Care toll-free at

1-800-468-1502.

(with SmartStart)

Following Schedule

Mode

Fan

Heat

Auto

Wake Away Home Sleep

Mode

Actual size 4.09'' x 4.09'' x 1.06''

33-00587EFS-07

Fan

ProSeries

Resumen de contenidos para Honeywell Home T6 Pro Z-Wave TH6320ZW2003

Página 1 T6 Pro Z-Wave™ Programmable Thermostat TH6320ZW2003 Following Schedule TH6320ZW2007 (with SmartStart) Professional Install Mode Heat Auto Guide Wake Away Home Sleep Package Includes: • T6 PRO Z-Wave Thermostat Mode Menu • UWP™ Mounting System • Decorative Cover Plate ProSeries • Screws and anchors •...
Página 2 Read and save these instructions. Introduction The T6 Pro Z-Wave Programmable Thermostat is a Z-Wave Plus certified thermostat capable of controlling up to three heat and two cool stages of heat pump, (incl. dual fuel heat pump systems) and up to two heat and two cool stages of conventional system (3H/2C HP, 2H/2C Conv.) It also measures, displays and reports % indoor relative humidity;...
Página 3 UWP Mounting System installation 1. Open package to find the UWP. See Figure 1. 2. Position the UWP on the wall. Level and mark hole positions. See Figure 2. Drill holes at marked positions, and then lightly tap supplied wall anchors into wall using a hammer.
Página 4 For the rectangular cover plate Mount the cover plate on the wall using any of the 6 screw holes. Insert and tighten the mounting screws supplied with the Cover Plate. Do not overtighten. See Figure 1. Make sure the Cover Plate is level. Attach the UWP by hanging it on the top hook of the Cover Plate and then snapping the bottom of the UWP in place.
Página 5 Wiring UWP Push down on the tabs to put the wires into the inner holes of their corresponding termi nals on the UWP (one wire per terminal) until they are firmly in place. Gently tug on the wires to verify they are secure. If you need to release the wires again, push down the terminal tabs on the sides of the UWP.
Página 6 Wiring conventional systems: forced air and hydronics 1H/1C System (1 transformer) 1H/1C System (2 transformers) Power [1] Power (heating transformer) [1] [R+Rc joined by Slider Tab] [2] Power (cooling transformer) [1] Compressor contactor Compressor contactor 24 VAC common [3] 24 VAC common [3, 4] Heat relay Heat relay Fan relay...
Página 7 Wiring heat pump systems 1H/1C Heat Pump System 3H/2C Heat Pump System [10] Power [1] Power [1] [R+Rc joined by Slider Tab] [2] [R+Rc joined by Slider Tab] [2] Compressor contactor Compressor contactor (stage 1) 24 VAC common [3] 24 VAC common [3] O/B Changeover valve [7] O/B Changeover valve [7] Fan relay...
Página 8 Mounting thermostat Push excess wire back into the wall opening. Close the UWP door. It should remain closed without bulging. Align the UWP with the thermostat, and push gently until the thermostat snaps in place. If needed, gently pull to remove the thermostat from the UWP.
Página 9 Z-Wave setup After you finish the installer setup and set the date and time, you will be asked to set up a Z-Wave to include the thermostat into Z-Wave network. Note: TH6320ZW2007 model will automatically Back Select begin SmartStart setup after installer setup and time/date have been set.
Página 10 Z-Wave temperature and humidity reporting This thermostat may be configured to report the actual room temperature in a higher resolution than can be shown on the thermostat display. The default temperature reporting resolution will be 1 °F or 1 °C. To change default temperature reporting to a higher resolution, go to thermostat MENU/Z-WAVE SETUP/TEMP REPORT.
Página 11 System operation setting Press the Mode button to cycle to the next available Following Schedule System mode. Cycle through the modes until the required System Mode Heat Auto mode is displayed and leave it to activate. Away Home Sleep System modes: Mode Menu •...
Página 12 Scheduling options This thermostat may be configured to be programmable or non programmable. Thermostat schedule is an optional menu item. It will only show up in the thermostat menu if enabled in the Installer setup – advanced menu. It provides setting for local thermostat schedule control.
Página 13 See table below with default 5+2 schedule (Mon-Fri; Sat-Sun), adjustable settings: Thermostat schedule is turned ON, thermostat included in Z-Wave network Period Start Time Heat (Mon-Fri) Cool (Mon-Fri) Heat (Sat-Sun) Cool (Sat-Sun) ° ° ° ° Away N/A* ° ° °...
Página 14 Key features System status Z-Wave connection Time, ISU #, or information status Alert # Cool On, Heat On Shows Z-Wave Auxiliary Heat On, connection status. Recovery, or Auto Messaging Changeover On. Shows device setup Schedule information options, menu options, Heat On Recovery Following Schedule Auto Chg.
Página 15 Installer setup options (ISU) – advanced menu Table 1.
Página 16 Installer setup options (ISU) – advanced menu Table 2.
Página 17 Installer setup options (ISU) – advanced menu Table 3.
Página 18 Installer setup options (ISU) – advanced menu Table 4.
Página 19 Installer setup options (ISU) – advanced menu Table 5.
Página 20 Z-Wave configuration parameters If your gateway/hub/controller supports configuration function, you may remotely configure or change the default thermostat configuration parameters. For detailed table with all available Z-Wave configuration parameters, search for T6 Pro Z-Wave Thermostat in the Z-Wave certified products section on http://Z-Wavealliance.org Performing a system test You can test the system setup in ADVANCED MENU under SYSTEM TEST option.
Página 21 Alerts and reminders Alerts and reminders are displayed via the alert symbol and alert number in the clock area on the home screen. You can read more information about active alerts, snooze or dismiss non-critical alerts in Menu/Alerts. Number Alert/Reminder Definition Thermostat The sensor of the thermostat has encountered Humidity...
Página 22 Alerts and reminders Number Alert/Reminder Definition AC Power Lost If batteries used as backup power it would drain batteries quickly so Z-Wave communication needs to be turned off. The working power mode can only be changed when thermostat is NOT included in a Z-Wave network.
Página 23 Specifications Model Numbers: Supported Z-Wave Command Classes: TH6320ZW2003, TH6320ZW2007 Indicator V3 Multi Channel Association V3 Model Name: T6 Pro Z-Wave Thermostat Firmware Update Meta Data V5 Z-Wave Plus Info V2 Model Description: Programmable Z-Wave Supervision V1 thermostat with touchscreen Transport Service V2 Stages: Association V2 Up to 3 Heat / 2 Cool Heat Pump...
Página 24 © 2022 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc.
Página 25 Z-Wave Pro T6 Thermostat programmable TH6320ZW2003 Following Schedule TH6320ZW2007 (avec SmartStart) Guide d’installation Mode Heat Auto professionnelle Wake Away Home Sleep L’emballage comprend : • Thermostat Z-Wave Pro T6 Mode Menu • Système de montage UWP™ ProSeries • Couvercle décoratif •...
Página 26 Veuillez lire le mode d’emploi et le conserver en lieu sûr Introduction Le thermostat programmable Z-Wave Pro T6 est un thermostat certifié Z-Wave Plus qui peut contrôler jusqu’à trois phases de chauffage et deux phases de climatisa- tion d’une thermopompe (y compris les thermopompes bi-énergie) et jusqu’à deux phases de chauffage et de climatisation d’un système classique (3H/2C thermo- pompe, 2H/2C classique).
Página 27 Installation du système de montage UWP 1. Ouvrez l’emballage, puis repérez l’UWP. Voir la figure 1. 2. Placez l’UWP contre le mur. Placez-le de niveau, puis marquez l’emplacement des trous. Voir la figure 2. Percez les trous aux emplacements marqués, puis à l’aide d’un marteau, posez doucement les ancrages de mur fournis.
Página 28 Pour la plaque de recouvrement rectangulaire Posez la plaque de recouvrement au mur à l’aide des 6 trous de vis. Insérez et serrez les vis fournies avec le couvercle de recouvrement. Ne serrez pas excessivement. Voir la figure 1. Assurez-vous que la plaque de recouvrement est de niveau. Fixez l’UWP en l’accrochant au crochet supérieur de la plaque de recouvrement, puis en l’enclenchant en place par le bas.
Página 29 Réglage des languettes à glissière Réglez la languette à glissière R. Système de montage UWP • Utilisez le cavalier intégré (languette à glissière R) pour faire la différence entre les systèmes à un ou deux transformateurs. • S’il n’y a qu’un fil R et qu’il est raccordé aux bornes R, Rc ou RH, placez la glissière en position haute (un fil).
Página 30 Câblage des systèmes classiques : air pulsé et hydronique Système 1H/1C (un transformateur) Système 1H/1C (deux transformateurs) Alimentation [1] Alimentation (transformateur de chauffage) [1] [R+Rc reliées par la languette à glissière] [2] Alimentation (transformateur de climatisation) [1] Contacteur du compresseur Contacteur du compresseur Neutre 24 V c.a.
Página 31 Câblage des systèmes à thermopompe Système à thermopompe 1H/1C Système à thermopompe 3H/2C [10] Alimentation [1] Alimentation [1] [R+Rc reliées par la languette à [R+Rc reliées par la languette à glissière] [2] glissière] [2] Contacteur du compresseur Contacteur du compresseur (phase Neutre 24 V c.a.
Página 32 Pose du thermostat Poussez l’excédent de fil dans l’ouverture du mur. Fermez la porte du UWP. Elle devrait demeurer fermée sans bomber. Alignez l’UWP avec le thermostat, puis appuyez doucement jusqu’à ce qu’il s’enclenche en position. Au besoin, tirez doucement pour retirer le thermostat de l’UWP.
Página 33 Configuration de Z-Wave Une fois la configuration de l’installateur, de l’heure et de la date terminée, vous pouvez choisir d’inclure votre thermostat dans un réseau Z-Wave. Remarque : Le modèle TH6320ZW2007 commencera automatiquement la configuration Back Select de SmartStart après la configuration de l’installateur et le réglage de l’heure et de la date.
Página 34 Signalement Z-Wave de la température et de l’humidité Vous pouvez configurer ce thermostat pour signaler la température réelle de la pièce à une résolution plus élevée que le permet l’écran du thermostat. La résolution de signalement de température par défaut est de 1 °F ou 1 °C. Pour augmenter la résolution de signalement de température par défaut, allez au paramètre MENU/Z-WAVE SETUP/TEMP REPORT (MENU/CONFIGURATION DE Z-WAVE/ RAPPORT DE TEMPÉRATURE) du thermostat.
Página 35 Réglage du système d’exploitation Appuyez sur le bouton Mode pour passer au Following Schedule prochain mode du système accessible. Parcourez les modes jusqu’à ce que vous tombiez sur le mode du système voulu, puis laissez-le pour Mode Heat Auto l’activer. Modes du système : Away Home Sleep...
Página 36 Options de programmation Ce thermostat peut être configuré comme étant programmable ou non programmable. La programmation du thermostat est un élément facultatif du menu. Elle s’affiche uniquement dans le menu du thermostat si elle est activée dans la Configuration de l’installateur – menu avancé. Elle permet la programmation locale du thermostat.
Página 37 Consultez le tableau ci-dessous pour connaître les paramètres réglables par défaut du programme 5+2 (lundi-vendredi, samedi-dimanche): Le programme du thermostat est ACTIVÉ, le thermostat est inclus dans le réseau Z-Wave Heat Cool Heat Cool Heure de Période (Chauffage) (Climatisation) (Chauffage) (Climatisation) début (Lun-Ven)
Página 38 Caractéristiques principales Informations sur l’état du État de la connexion Z-Wave Heure, Nº ISU ou Nº système Affiche l’état de la alerte Clim. act., Chauff. act., connexion Z-Wave. Chauff. aux. act., Reprise ou Messagerie mode Auto act. Affiche les options de Information sur la réglage de l’appareil, les programmation...
Página 39 Options de configuration de l’installateur (ISU) – menu avancé Tableau 1.
Página 40 Options de configuration de l’installateur (ISU) – menu avancé Tableau 2.
Página 41 Options de configuration de l’installateur (ISU) – menu avancé Tableau 3.
Página 42 Options de configuration de l’installateur (ISU) – menu avancé Tableau 4.
Página 43 Options de configuration de l’installateur (ISU) – menu avancé Tableau 5.
Página 44 Paramètres de configuration Z-Wave Si votre passerelle, concentrateur ou contrôleur prend en charge la fonction de configuration, vous pouvez changer les paramètres de configuration par défaut du thermostat à distance. Pour consulter le tableau détaillé de tous les paramètres de configuration Z-Wave, recherchez le thermostat Z-Wave Pro T6 dans la section des produits certifiés Z-Wave à...
Página 45 Alertes et rappels Les alertes et rappels s’affichent au moyen du symbole et du code d’alerte dans la zone de l’horloge sur l’écran d’accueil. Vous pouvez en savoir plus sur les alertes actives, mettre les alertes en veille ou supprimer les alertes non critiques depuis le menu Alertes. Code Alerte/Rappel Définition...
Página 46 Alertes et rappels Code Alerte/Rappel Définition Perte de l’alimen- Si des piles sont utilisées comme alimentation auxiliaire, tation secteur leur autonomie serait grandement réduite. Ainsi, la communication Z-Wave doit être désactivée. Le mode d’alimentation principal peut seulement être changé lorsque le thermostat n’est PAS intégré à un réseau Z-Wave.
Página 47 Spécifications Numéros de modèle : Transport Service V2 (Service de transport V2) TH6320ZW2003, TH6320ZW2007 Association V2 Version V3 Nom du modèle : Thermostat Z-Wave Pro T6 Association Group Information V2 (Information de groupe d’association V2) Description du modèle : Thermostat Z-Wave pro- Basic V1 (De base V1) (TH6320ZW2003) grammable avec écran tactile Basic V2 (De base V2) (TH6320ZW2007)
Página 48 © 2022 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc.
Página 49 T6 Pro Z-Wave Termostato programable TH6320ZW2003 Following Schedule TH6320ZW2007 (con SmartStart) Guía de instalación Mode Heat Auto profesional Wake Away Home Sleep El paquete incluye lo siguiente: • Termostato T6 PRO Z-Wave Mode Menu • Sistema de montaje UWP™ • Placa de la cubierta decorativa ProSeries •...
Página 50 Lea y guarde estas instrucciones. Introducción El termostato programable T6 Pro Z-Wave es un termostato Z-Wave Plus certificado capaz de controlar hasta tres niveles de calefacción y dos de frío de la bomba de calor (incluidos los sistemas de bomba de calor de combustible doble) y hasta dos niveles de calefacción y dos de frío de un sistema convencional (3H/2C HP, 2H/2C Conv.).
Página 51 Instalación del sistema de montaje UWP 1. Abra el paquete para buscar el UWP. Consulte la figura 1. 2. Coloque el UWP en la pared. Nivele y marque las posiciones de los orificios. Consulte la figura 2. Haga los orificios en los lugares marcados y luego inserte cuidadosamente los anclajes provistos en la pared con un martillo.
Página 52 Para la placa de cubierta rectangular Monte la placa de cubierta en la pared con uno de los 6 orificios para tornillos. Inserte y ajuste los tornillos de montaje suministrados con la placa de cubierta. No ajuste demasiado. Consulte la figura 1. Asegúrese de que la placa de cubierta esté nivelada. Fije el UWP colgándolo en el gancho superior de la placa de cubierta y, luego, enganche la parte inferior del UWP.
Página 53 Configuración de las lengüetas deslizantes Configure la lengüeta deslizante R. Sistema de montaje UWP • Utilice el puente incorporado >(lengüeta deslizante R) para diferenciar entre uno o dos sistemas de transformador. • Si solo hay un cable R y está conectado al terminal R, Rc o RH, coloque el deslizante en la posición hacia arriba (1 cable).
Página 54 Sistemas de cableado convencionales: aire forzado e hidrónico Sistema de 1 nivel de calefacción y 1 de Sistema de 1 nivel de calefacción y 1 de enfriamiento (1 transformador) enfriamiento (2 transformadores) Alimentación [1] Alimentación (transformador de calefacción) [1] [R+Rc conectados con lengüeta deslizante] [2] Alimentación (transformador de refrigeración) [1]...
Página 55 Sistemas de cableado de bombas de calor Sistema de bomba de calor con 1 nivel de Sistema de bomba de calor con 3 niveles de calefacción y 1 de enfriamiento calefacción y 2 de enfriamiento [10] Alimentación [1] Alimentación [1] [R+Rc conectados con lengüeta [R+Rc conectados con lengüeta deslizante] [2]...
Página 56 Montaje del termostato Meta el exceso de cables en la abertura de la pared. Cierre la tapa del UWP. Debe permanecer cerrada sin bultos. Alinee el UWP con el termostato y presione ligeramente hasta que el termostato encaje en el lugar. Si es necesario, jale suavemente para retirar el termostato del UWP.
Página 57 Configuración de Z-Wave Después de finalizar la configuración del instalador y establecer la fecha y la hora, se le solicitará que configure una Z-Wave para incluir el termostato en una red Z-Wave. Nota: El modelo TH6320ZW2007 comenzará la configuración de SmartStart de manera automática Back Select luego de que se hayan establecido la configuración...
Página 58 Informe de temperatura y humedad Z-Wave Este termostato se puede configurar para que informe la temperatura ambiente real en una resolución mayor de la que puede mostrarse en su pantalla. La resolución del informe de temperatura predetermina-do será 1 °F o 1 °C. Para cambiar el informe de temperatura predeterminado a una resolución mayor, vaya a MENU/Z- WAVE SETUP/TEMP REPORT (MENÚ/CONFIGURACIÓN DE Z-WAVE/INFORME DE TEMPERA-TURA) en el termostato.
Página 59 Configuración del funcionamiento del sistema Presione el botón Mode (Modo) para pasar al próximo Following Schedule modo del sistema disponible. Pase por los modos hasta que se muestre el modo del Mode sistema requerido y déjelo para activar. Heat Auto Modos del sistema: Away Home Sleep...
Página 60 Opciones de programación Este termostato se puede configurar para que tenga una opción de programación o de no programación. El programa del termostato es una configuración opcional del menú. Solo se visualiza en el menú del termostato si se habilitó desde la opción Configuración del instalador: menú...
Página 61 Consulte la tabla a continuación para obtener información sobre las configuraciones programables del programa predeterminado 5+2 (lunes a viernes; sábados y domingos). Programa del termostato HABILITADO, termostato incluido en una red Z-Wave Cool Heat Cool Heat Hora de (Refrigeración) (Calefacción) (Refrigeración) (Calefacción) Período...
Página 62 Características claves Información del estado del Estado de la conexión a la Hora, N.º de ISU o sistema red Z-Wave N.º de Alerta Cool On (Refrigeración Muestra el estado de activa), Heat On conexión a la red Z-Wave. (Calefacción activa), Mensajes Auxiliary Heat On Muestra las opciones...
Página 63 Opciones de configuración del instalador (ISU): menú avanzado Tabla 1.
Página 64 Opciones de configuración del instalador (ISU): menú avanzado Tabla 2.
Página 65 Opciones de configuración del instalador (ISU): menú avanzado Tabla 3.
Página 66 Opciones de configuración del instalador (ISU): menú avanzado Tabla 4.
Página 67 Opciones de configuración del instalador (ISU): menú avanzado Tabla 5.
Página 68 Parámetros de configuración de Z-Wave Si la puerta de enlace/eje/controlador admite la función de configuración, puede configurar de manera remota o modificar los parámetros de configuración predeterminados del termo- stato. Para obtener una tabla detallada con todos los parámetros de configuración Z-Wave disponibles, busque Termostato T6 Pro Z-Wave en la sección de productos certificados Z-Wave en http://Z-Wavealliance.org Cómo realizar una prueba del sistema:...
Página 69 Alertas y recordatorios Las alertas y los recordatorios se muestran con el símbolo de alerta y el número de alerta en el área del reloj en la pantalla de inicio. Puede obtener más información acerca de las alertas activas y sobre cómo postergar o descartar alertas no cruciales en MENU/ALRT (Menú/Alerta).
Página 70 Alertas y recordatorios Número Alerta/ Definición recordatorio Pérdida de cor- Si las baterías se usaran como alimentación de respaldo, riente CA se agotarían rápidamente, por lo que se debe apagar la comunicación Z-Wave. El modo de alimentación en funcionamiento solo se puede modificar cuando el termostato NO está...
Página 71 Especificaciones Números de modelo: TH6320ZW2003, TH6320ZW2007 Conjunto de chips de Z-Wave: ZM5202AU (TH6320ZW2003) ZGM130S (TH6320ZW2007) Nombre de modelo: Termostato T6 PRO Z-Wave Clases de comandos compatibles con Z-Wave: Descripción del modelo: Termostato Z-Wave programable con Indicator V3 (Indicador V3) pantalla táctil Multi Channel Association V3 (Asociación multicanal V3) Firmware Update Meta Data V5 (Actualización del firmware de Niveles:...
Página 72 © 2022 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc.
