Importante:
El Fumigador de césped Multi Pro WM requiere un ROPS de 4 postes o una cabina
instalada en el vehículo Workman.
Nota:
Los lados derecho e izquierdo de la máquina se determinan desde la posición normal del operador.
1
Retirada de la plataforma
existente
No se necesitan piezas

Procedimiento

CUIDADO
La plataforma completa pesa
aproximadamente 95 kg. Puede lesionarse si
retira la plataforma sin ayuda.
• No intente instalar o retirar la plataforma
usted solo.
• Obtenga la ayuda de dos o tres personas
más, o utilice una grúa.
1. Aparque la máquina en una superficie nivelada,
ponga el freno de estacionamiento y arranque
el motor.
2. Mueva la palanca de elevación hidráulica hacia
delante y baje la plataforma hasta que los
pasadores de las rótulas de los cilindros de
elevación se muevan libremente en las ranuras
de instalación de las placas de montaje de la
plataforma.
3. Suelte la palanca de elevación hidráulica,
aplique la palanca de bloqueo de la elevación
hidráulica y detenga el motor; consulte el
Manual del operador de la máquina.
4. Retire las chavetas de los extremos exteriores
de los pasadores de las varillas de los cilindros
(Figura 3).

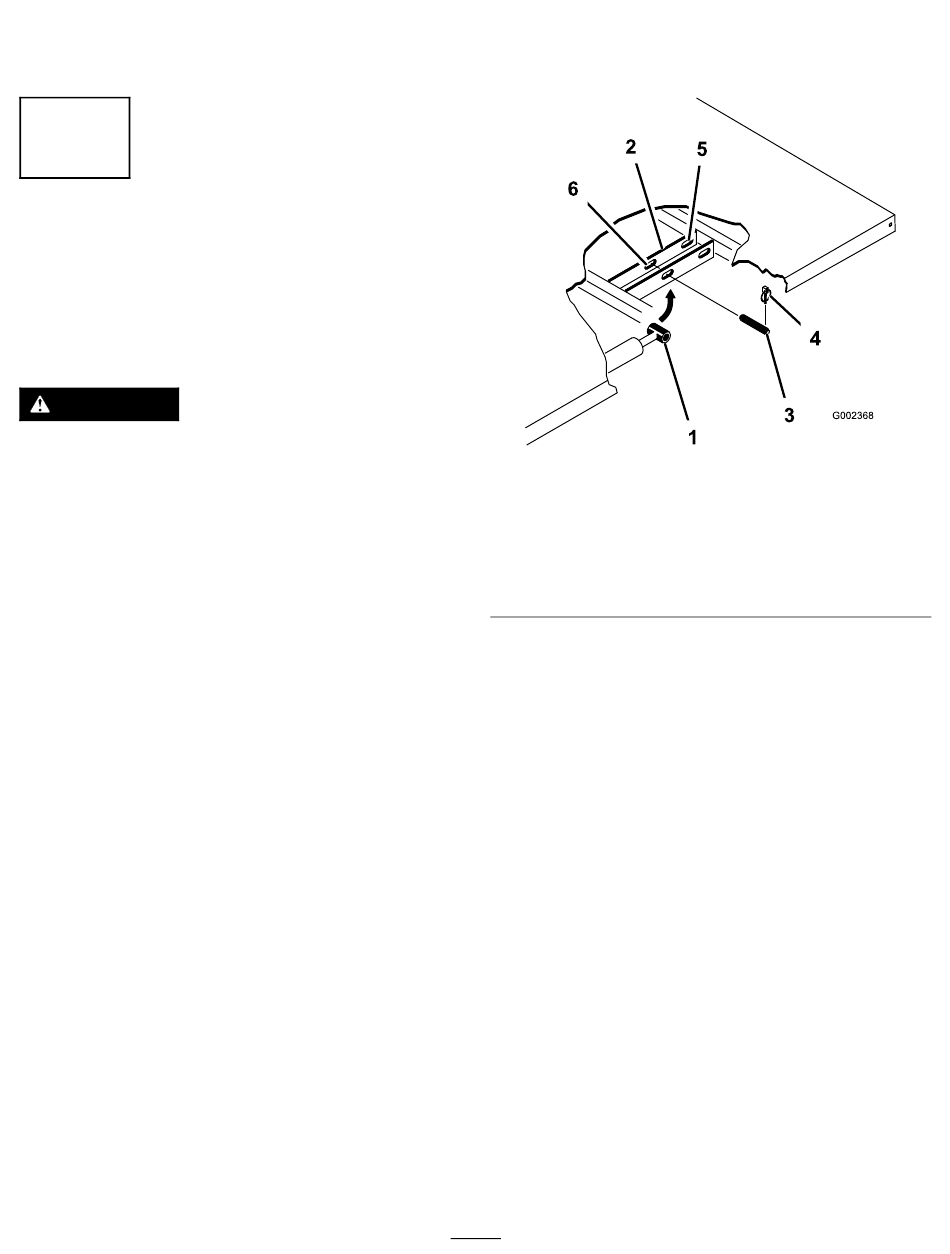

1. Rótula del cilindro
2. Placa de montaje de la
plataforma
3. Pasador de horquilla
5. Retire los pasadores que sujetan las rótulas
a las placas de montaje de la plataforma,
empujando los pasadores hacia el centro de la
máquina (Figura
6. Retire los pasadores de seguridad y los
pasadores de horquilla que sujetan los soportes
de giro de la plataforma a los perfiles en el
bastidor de la máquina
18
Figura 3
4. Pasador de seguridad
5. Ranuras traseras
(plataforma completa)
6. Ranuras delanteras
(plataforma de 2/3)
3).
(Figura 4).
g002368
