Comprobación De Los Muelles De Las Articulaciones De Los Brazos; Almacenamiento De Los Gatos (Opcionales) - Toro Multi Pro WM Manual Del Operador

20
Comprobación de
los muelles de las
articulaciones de los
brazos
No se necesitan piezas
Procedimiento
Importante:
La utilización del sistema de
fumigación con los muelles de las articulaciones
de los brazos bajo una compresión incorrecta
podría dañar el conjunto de los brazos. Mida los
muelles y utilice la contratuerca para comprimir
los muelles a 4 cm, si es necesario.
El fumigador se entrega con las extensiones de
los brazos giradas hacia adelante, para facilitar el
embalado de la máquina. Los muelles no se aprietan
del todo durante la fabricación, con el fin de permitir
el transporte de la máquina con los brazos en esta
posición. Antes de utilizar la máquina, ajuste los
muelles para corregir la compresión.
1. Si es necesario, retire los componentes de
embalaje que fijan las extensiones de los brazos
derecho e izquierdo durante el transporte.
2. Apoye los brazos mientras están extendidos en
posición de fumigación.
3. En la articulación del brazo, mida la compresión
de los muelles superior e inferior, con los brazos
en posición extendida
A. Comprima todos los muelles hasta que
midan 4 cm.
B. Utilice la contratuerca para comprimir
cualquier muelle que mida más de 4 cm.
(Figura 49).
1. Muelle de la articulación
del brazo
2. Contratuerca
4. Repita el procedimiento para cada muelle en
ambas articulaciones.
5. Mueva los brazos a la posición "X" de transporte.
Nota:
Para más información, consulte
soporte de transporte de los brazos (página
21
Almacenamiento de los
gatos (opcionales)
Piezas necesarias en este paso:
2 Gato delantero
2 Gato trasero
4 Pasador de chaveta
2 Pasador (4½")
2
Pasador (3")
2 Pomo
Procedimiento
1. Coloque los gatos delanteros boca abajo en
el bastidor cerca de los puntos de amarre
delanteros (Figura
43

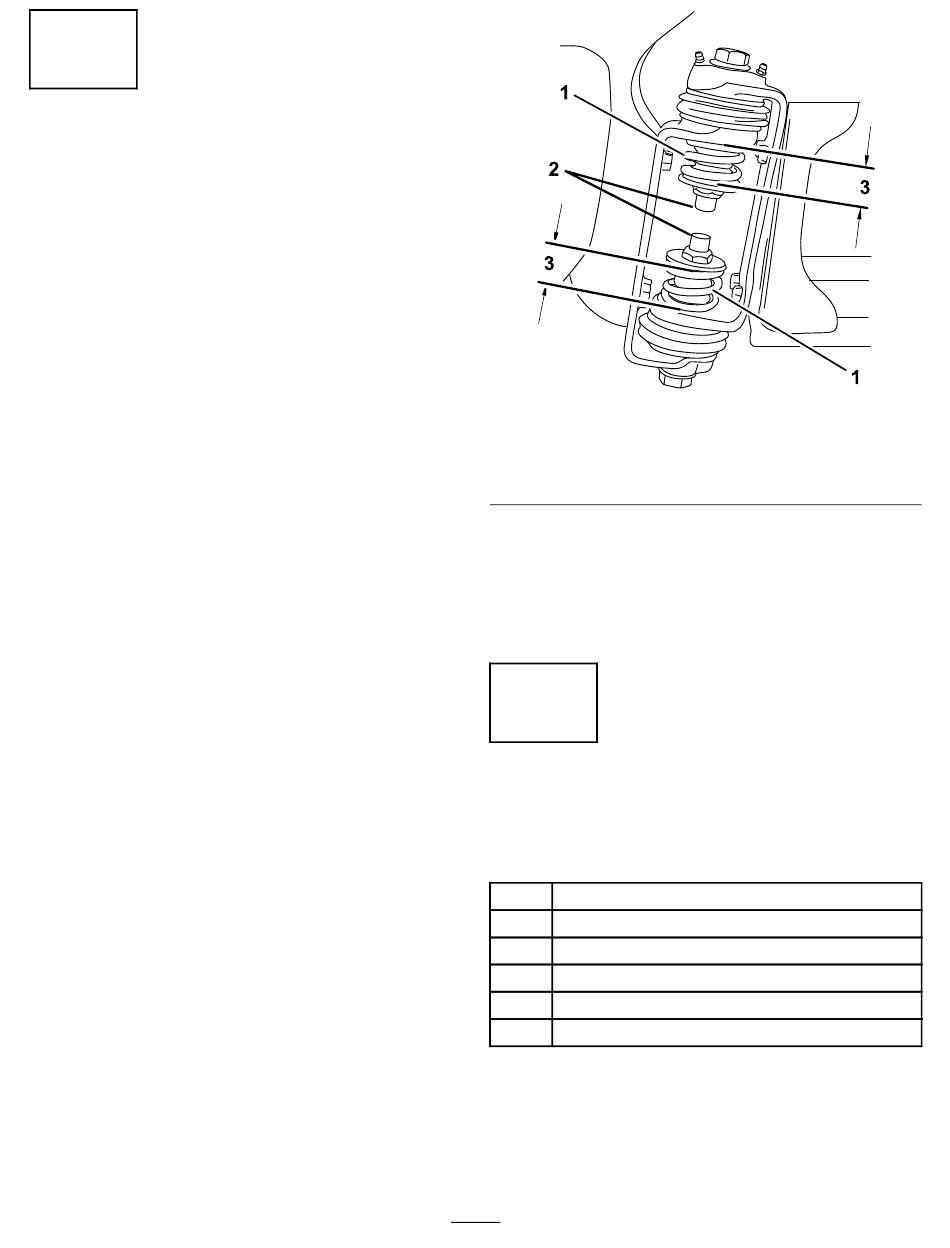

Figura 49
3. 4 cm
50).
g210326
Uso del
63).
