- Página 1 Products Solutions Services BA01275C/23/ES/07.20 71486537 2020-05-25 Manual de instrucciones Turbimax CUS52D Sensor de turbidez...
-
Página 3: Tabla De Contenido
Turbimax CUS52D Índice de contenidos Índice de contenidos Sobre este documento ....4 Reparación ......38 Avisos . -
Página 4: Sobre Este Documento
Sobre este documento Turbimax CUS52D Sobre este documento Avisos Estructura de la información Significado Este símbolo le alerta ante una situación peligrosa. PELIGRO No evitar dicha situación peligrosa puede provocar lesiones muy graves o Causas (/consecuencias) accidentes mortales. Consecuencias del no cumplimiento (si procede) ‣... -
Página 5: Instrucciones De Seguridad
Turbimax CUS52D Instrucciones de seguridad básicas Instrucciones de seguridad básicas Requisitos para el personal • La instalación, la puesta en marcha, las operaciones de configuración y el mantenimiento del sistema de medición solo deben ser realizadas por personal técnico cualificado y formado para ello. -
Página 6: Funcionamiento Seguro
Instrucciones de seguridad básicas Turbimax CUS52D Funcionamiento seguro Antes de la puesta en marcha el punto de medición: 1. Verifique que todas las conexiones sean correctas. 2. Asegúrese de que los cables eléctricos y conexiones de mangueras no estén dañadas. -
Página 7: Descripción Del Producto

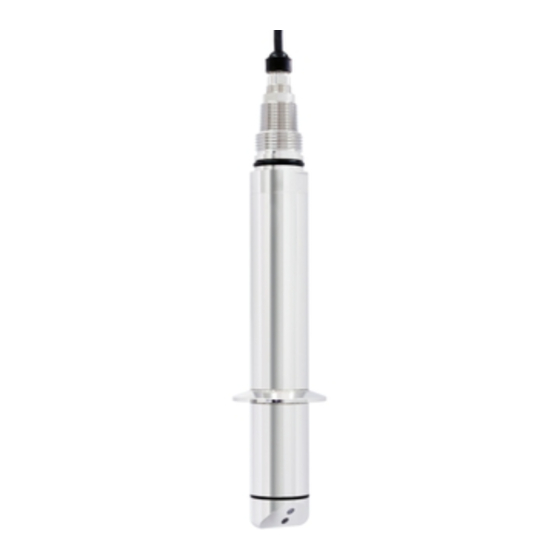

Turbimax CUS52D Descripción del producto Descripción del producto Diseño del producto El sensor, de 40 mm (1,57 in) de diámetro, se puede hacer funcionar integrado de forma directa y completa en el proceso (in situ), sin necesidad de sistemas adicionales de toma de muestras. -
Página 8: Recepción De Material E Identificación Del Producto
Recepción de material e identificación del producto Turbimax CUS52D Recepción de material e identificación del producto Recepción de material 1. Verificar que el embalaje no esté dañado. Notifique al suministrador cualquier daño en el embalaje. Guarde el embalaje dañado hasta que se haya resuelto la cuestión. -
Página 9: Alcance Del Suministro
Turbimax CUS52D Recepción de material e identificación del producto 4.2.3 Dirección del fabricante Endress+Hauser Conducta GmbH+Co.KG Dieselstraße 24 D-70839 Gerlingen Alcance del suministro El suministro incluye: • 1 sensor, según la versión pedida • 1 manual de instrucciones BA01275C Certificados y homologaciones 4.4.1... -
Página 10: Instalación
Instalación Turbimax CUS52D Instalación Condiciones de instalación 5.1.1 Medidas Sensor de plástico NPT ¾“ Ø 40 (1.57) A0042002 3 Dimensiones del sensor de plástico. Dimensiones: mm (in) Endress+Hauser... - Página 11 Turbimax CUS52D Instalación Sensor de acero inoxidable NPT ¾“ Ø 40 (1.57) A0030699 4 Dimensiones del sensor de acero inoxidable y del sensor de acero inoxidable con conexión clamp (derecha). Dimensiones: mm (in) Endress+Hauser...
- Página 12 Instalación Turbimax CUS52D NPT ¾“ Ø 40 (1.57) A0035857 5 Dimensiones del sensor de acero inoxidable con conexión Varivent estándar (izquierda) y eje ampliado (derecha). Dimensiones: mm (in) Limpieza por aire comprimido A0030691 6 Dimensiones del sensor con limpieza por aire comprimido. Dimensiones: mm (in) Accesorio de limpieza por aire comprimido →...
-
Página 13: Orientación En Las Tuberías
Turbimax CUS52D Instalación Referencia de estado sólido 45 (1.77) 43 (1.69) 86 (3.39) A0030821 7 Referencia de estado sólido Calkit CUS52D. Dimensiones: mm (in) 5.1.2 Orientación en las tuberías 90° A0030698 8 Orientaciones admisibles y no admisibles en las tuberías •... - Página 14 Instalación Turbimax CUS52D tubería de al menos 100 mm (3,9 in) para los materiales reflectantes (p. ej., acero inoxidable). También se recomienda efectuar un ajuste del portasondas en planta. Las tuberías de acero inoxidable de diámetro >DN 300 no presentan apenas efectos de pared.
-
Página 15: Montaje Del Sensor
Montaje del sensor 5.2.1 Sistema de medición Un sistema de medición completo incluye: • Sensor de turbidez Turbimax CUS52D • Transmisor multicanal Liquiline CM44x • Portasondas: • Cámara de flujo CUA252 (solo para sensor de acero inoxidable) o • Cámara de flujo CUA262 (solo para sensor de acero inoxidable ) o •... -
Página 16: Opciones De Montaje
Soporte Flexdip CYH112 Transmisor multicanal Liquiline CM44x Cubierta protectora Portasondas Flexdip CYA112 Sensor de turbidez Turbimax CUS52D Este tipo de instalación es particularmente adecuado para caudales fuertes o turbulentos (> 0,5 m/s (1,6 ft/s)) en balsas o canales. 5.2.2 Opciones de montaje Instalación con portasondas retráctil CUA451... - Página 17 Turbimax CUS52D Instalación Instalación con portasondas de inmersión Flexdip CYA112 y soporte Flexdip CYH112 El ángulo de instalación es de 0°. La flecha apunta en el sentido de circulación del caudal. A0022033 14 Instalación con portasondas de inmersión ‣...
- Página 18 Instalación Turbimax CUS52D Instalación con cámara de flujo CUA252 o CUA262 El ángulo de instalación es de 90°. La flecha apunta en el sentido de circulación del caudal. La óptica del sensor se debe orientar en sentido contrario al de circulación del caudal.
- Página 19 Turbimax CUS52D Instalación Instalación con cámara de flujo CUA252 y trampa de burbujas A0035917 21 Ejemplo de conexión con trampa de burbujas y cámara de flujo CUA252 Entrada desde abajo Válvula de corte Trampa de burbujas Purgado de la trampa de burbujas (incluido en el alcance del suministro) Válvula de corte (estrangulador para aumentar la presión)
-
Página 20: Comprobaciones Tras La Instalación
Instalación Turbimax CUS52D Limpieza por aire comprimido A0030785 A0030786 22 Marcas de instalación 1 a 3 23 Posición de montaje Monte el sistema de limpieza por aire comprimido de la manera siguiente: 1. Ajuste el sistema de limpieza por aire comprimido sobre el sensor (→ 23). -
Página 21: Conexión Eléctrica
Turbimax CUS52D Conexión eléctrica Conexión eléctrica ADVERTENCIA El equipo está activo. Una conexión incorrecta puede ocasionar lesiones o incluso la muerte. ‣ El conexionado eléctrico solo debe ser realizado por un técnico electricista. ‣ El electricista debe haber leído y entendido este manual de instrucciones, y debe seguir las instrucciones de este manual. -
Página 22: Aseguramiento Del Grado De Protección
Conexión eléctrica Turbimax CUS52D Conexión del blindaje de los cables Cable de muestra (no tiene que ser necesariamente idéntico al cable original suministrado) 25 Cable terminado 26 Inserción del cable 27 Apretar el tornillo (2 Nm (1,5 lbf ft)) - Página 23 Turbimax CUS52D Conexión eléctrica Condiciones del equipo y especificaciones Acción ‣ ¿Están bien colocadas, fijadas y obturadas todas las Realizar una inspección visual. entradas de cable? En el caso de entradas de cable laterales: ‣ Coloque los lazos de cable hacia abajo para que el ¿Todas las entradas de cable están instaladas hacia...
-
Página 24: Puesta En Marcha
Puesta en marcha Turbimax CUS52D Puesta en marcha Comprobación de funciones Antes de la puesta en marcha inicial, asegúrese de que: • Se ha instalado correctamente el sensor • La conexión eléctrica es correcta. ‣ Antes de la puesta en marcha, compruebe la compatibilidad química de los materiales, el rango de temperaturas y el rango de presiones. -
Página 25: Configuración
Turbimax CUS52D Configuración Configuración Adaptación del equipo de medición a las condiciones del proceso 8.1.1 Aplicaciones La calibración de fábrica con formacina se utiliza como base para las aplicaciones adicionales de precalibración, así como para la optimización de estas para las características de diversos productos. - Página 26 Ajuste a la cámara de flujo CUA252 (material: polietileno) 1.4404 (AISI 316 L) Ajuste a la cámara de flujo CUA262 (material: acero inoxidable 1.4404) Personalizado, estándar Ajuste a cualquier tubería/portasondas Personalizado, avanzado Ajuste recomendado únicamente para el personal de servicios de Endress+Hauser Endress+Hauser...
- Página 27 Turbimax CUS52D Configuración • PE100 y 1.4404/316L Todos los parámetros son valores predeterminados asignados en el firmware y no se pueden modificar. • Personalización estándar Se puede seleccionar el material, la superficie (mate/brillante) y el diámetro interno del portasondas en el cual se instala el sensor.
- Página 28 Configuración Turbimax CUS52D Cuando se duplican los registros de datos de calibración de fábrica, el par de valores 1000/1000 se genera automáticamente para mapear 1:1 el registro de datos de fábrica en el registro duplicado. ‣ Si se lleva a cabo una calibración a un punto o multipunto después del duplicado, elimine el par de valores (1000/1000) en la tabla de calibración...
- Página 29 Turbimax CUS52D Configuración A0039325 30 Principio de calibración a 2 puntos Valor medido Valor de referencia de la muestra Calibración de fábrica Calibración de la aplicación 1. Seleccione un registro de datos. 2. Establezca 2 puntos de calibración diferentes en el producto e introduzca los puntos de ajuste correspondientes.
- Página 30 Configuración Turbimax CUS52D 1. Seleccione un registro de datos. 2. Establezca 3 puntos de calibración diferentes en el producto y especifique los puntos de ajuste correspondientes. Fuera del rango operativo calibrado (línea gris) se lleva a cabo una extrapolación lineal.
- Página 31 Turbimax CUS52D Configuración La calibración se reanuda cuando se alcanzan los criterios de estabilidad para los valores de señal y la temperatura. Si estos criterios no se alcanzan en el intervalo máximo de 5 minutos, no se realiza ninguna calibración y se muestra un aviso.
-
Página 32: Filtro De Señal
Configuración Turbimax CUS52D A0039330 34 Principio de un offset Valor medido Valor de referencia de la muestra Calibración de fábrica Calibración de offset 8.1.3 Limpieza cíclica La opción más adecuada para llevar a cabo la limpieza cíclica en balsas abiertas o canales es el aire comprimido. - Página 33 Turbimax CUS52D Configuración Están disponibles los ajustes de filtrado siguientes: Filtro de valores medidos Descripción Débil Bajo filtrado, alta sensibilidad, respuesta rápida a los cambios (2 segundos) Normal (predeterminado) Filtrado medio, tiempo de respuesta de 10 segundos Intenso Alto filtrado, baja sensibilidad, respuesta lenta a los cambios (25 segundos) Especialista Este menú...
- Página 34 Configuración Turbimax CUS52D Comprobación de funciones con referencia de estado sólido A0030842 36 Acoplamiento de la referencia de estado sólido al sensor Preparación: 1. Limpie el sensor → 37. 2. Fije el sensor en el lugar adecuado (p. ej., con un soporte de laboratorio).
- Página 35 Turbimax CUS52D Configuración 293 (11.54) (3.62) 127 (5.00) A0035756 37 Vasija de calibración grande (arriba) y vasija de calibración pequeña (abajo). Dimensiones: mm (in) Para obtener información detallada sobre las herramientas de calibración, véase BA01309C Endress+Hauser...
-
Página 36: Diagnóstico Y Localización Y
Diagnóstico y localización y resolución de fallos Turbimax CUS52D Diagnóstico y localización y resolución de fallos Localización y resolución de fallos en general Durante la localización y resolución de fallos, es preciso fijarse en todo el punto de medición: • Transmisor •... -
Página 37: Mantenimiento
Turbimax CUS52D Mantenimiento Mantenimiento ATENCIÓN Ácido o producto Riesgo de lesiones o daños en la ropa y en el sistema. ‣ Desactive la unidad de limpieza antes de retirar el sensor del producto. ‣ Lleve gafas y guantes de protección. -
Página 38: Reparación
Reparación Turbimax CUS52D Reparación 11.1 Información general ‣ Utilice solamente piezas de recambio de Endress+Hauser para garantizar el funcionamiento seguro y estable del equipo. Puede encontrar información detallada sobre las piezas de recambio en: www.es.endress.com/device-viewer 11.2 Piezas de repuesto Para encontrar información detallada sobre los juegos disponibles de piezas de repuesto, consulte la herramienta "Spare Part Finding Tool"... -
Página 39: Accesorios
Turbimax CUS52D Accesorios Accesorios Se enumeran a continuación los accesorios más importantes disponibles a la fecha de impresión del presente documento. ‣ Póngase en contacto con la Oficina de ventas o servicios de su zona para que le proporcionen información sobre accesorios no estén incluidos en esta lista. -
Página 40: Soporte
Accesorios Turbimax CUS52D 12.2 Soporte Flexdip CYH112 • Sistema de sujeción modular para sensores o portasondas en balsas abiertas, canales y depósitos • Para portasondas Flexdip CYA112 para aguas limpias y residuales • Puede fijarse en cualquier sitio: en el suelo, en el coronamiento de sillería, en una pared o directamente en barandas. - Página 41 Turbimax CUS52D Accesorios 76.4 (3.01) 18 (0.71) 60 (2.36) 65.7 (2.59) A0030837 40 Limpieza por aire comprimido para sensores de acero inoxidable. Dimensiones: mm (in) Conector de manguera de 6 mm (0,2 in) Limpieza por aire comprimido para sensor de plástico •...
-
Página 42: Limpieza Por Ultrasonidos
Accesorios Turbimax CUS52D Compresor • Para limpieza por aire comprimido • 230 V AC, código de producto: 71072583 • 115 V AC, código de producto: 71194623 12.5 Limpieza por ultrasonidos Sistema de limpieza por ultrasonidos CYR52 • Para adjunción de portasondas y tuberías •... -
Página 43: Vasija De Calibración
Turbimax CUS52D Accesorios 12.8 Vasija de calibración CUY52-AA+640 • Vasija de calibración para el sensor de turbidez CUS52D • Validación y calibración de los sensores de turbidez CUS52D fácilmente y con fiabilidad. • Product Configurator en la página de productos: www.endress.com/cuy52... -
Página 44: Datos Técnicos
Datos técnicos Turbimax CUS52D Datos técnicos 13.1 Entrada Variables medidas • Turbidez • Temperatura • Contenido de sólidos Rango de medición CUS52D Aplicación Turbidez 0,000 a 4000 FNU Formacina Rango del indicador hasta 9999 FNU Sólidos 0 … 600 mg/l Caolín... -
Página 45: Entorno
Turbimax CUS52D Datos técnicos Tiempo de respuesta > 1 segundo, ajustable Límite de detección Límite de detección según ISO 15839 en agua ultrapura: Aplicación Rango de medición Límite de detección Formacina 0 a 10 FNU (ISO 15839) 0,0015 FNU 13.3... -
Página 46: Construcción Mecánica
Datos técnicos Turbimax CUS52D 13.5 Construcción mecánica Medidas → Sección "Instalación" Peso Sensor de plástico Sensor de plástico: 0,72 kg (1,58 lb) Las especificaciones son aplicables al sensor con un cable de 7 m (22,9 ft). Sensor de acero inoxidable... -
Página 47: Índice Alfabético
