Unidad óptica (opcional)
Extracción de la unidad óptica en sistemas con unidad de disco
duro de intercambio directo
PRECAUCIÓN: Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio autorizado. El usuario
debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en la documentación
del producto o indicadas por el personal de servicio y de asistencia en línea o telefónica. Los daños causados por reparaciones no
autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
1 Extraiga el bisel frontal en caso de que esté instalado.
2 Apague el sistema, incluidos los periféricos conectados, y desconéctelo de la toma eléctrica y de los periféricos.
3 Abra el sistema.
4 Desconecte el cable de alimentación y el cable de datos de la parte posterior de la unidad óptica.
Tenga en cuenta el tendido de los cables de alimentación y de datos a medida que los retira de la placa base y la unidad óptica. Deberá
colocar estos cables correctamente cuando los vuelva a conectar a fin de evitar que queden pinzados o doblados.
5 Para liberar la unidad óptica, presione y empuje la lengüeta de liberación hacia la parte frontal del sistema.
6 Deslice la unidad óptica hacia afuera del sistema hasta sacarla de la ranura de unidad óptica.
7 Si no va a añadir una nueva unidad óptica, coloque una unidad óptica de relleno.
8 Cierre el sistema.
9 Vuelva a conectar el sistema a la toma eléctrica y enciéndalo junto con los periféricos que tenga conectados.
10 Si procede, instale el bisel frontal.

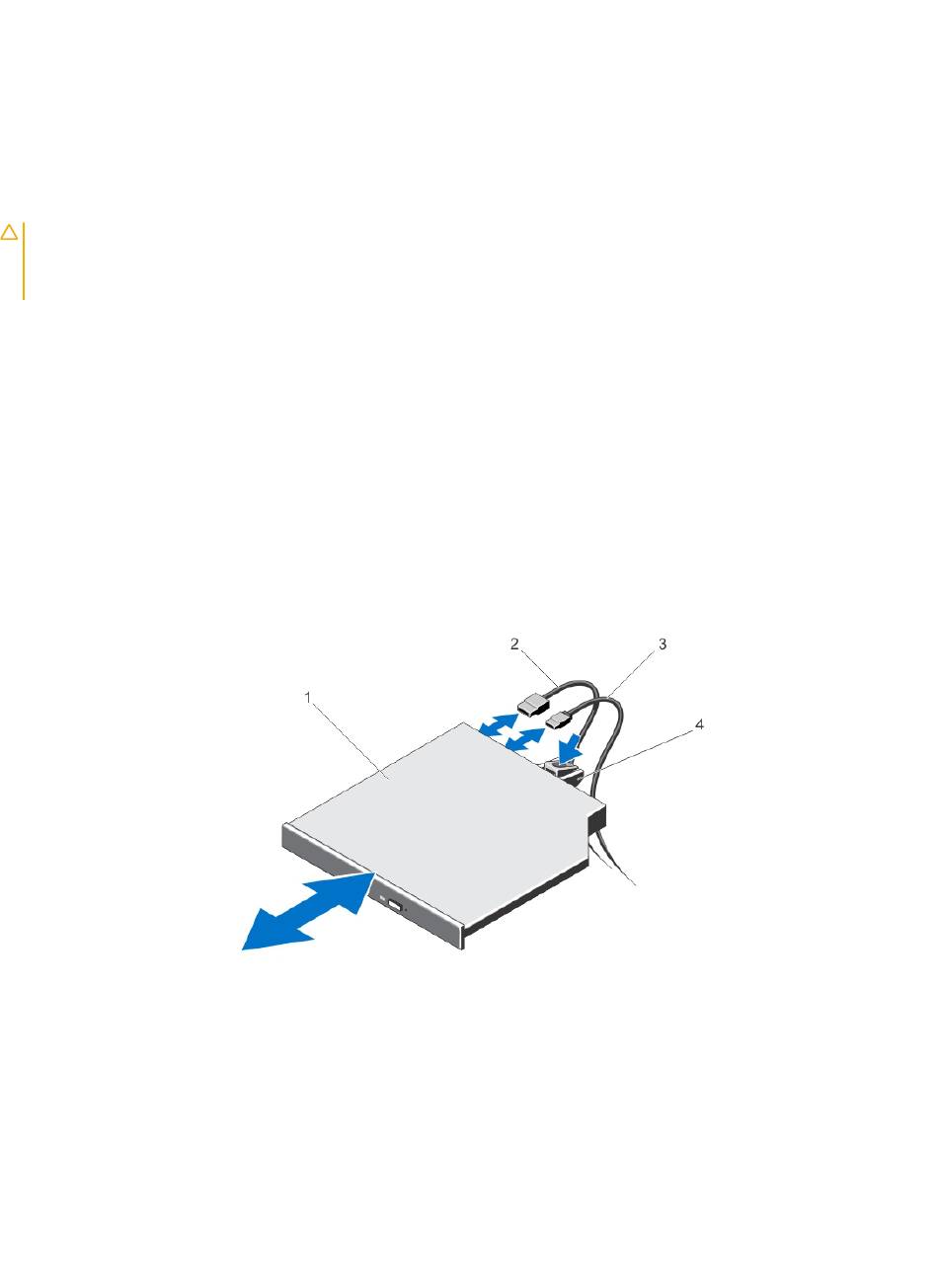

Figura 27. Extracción e instalación de la unidad óptica (sistemas con unidad de disco duro de intercambio activo)
1 unidad óptica
3 Cable de alimentación
2 Cable de datos
4 Lengüeta de liberación
