MANUAL DE INSTRUÇÕES

2.4. Componentes

4
3
2
1
12
11
10
4
2
3
1
12
10

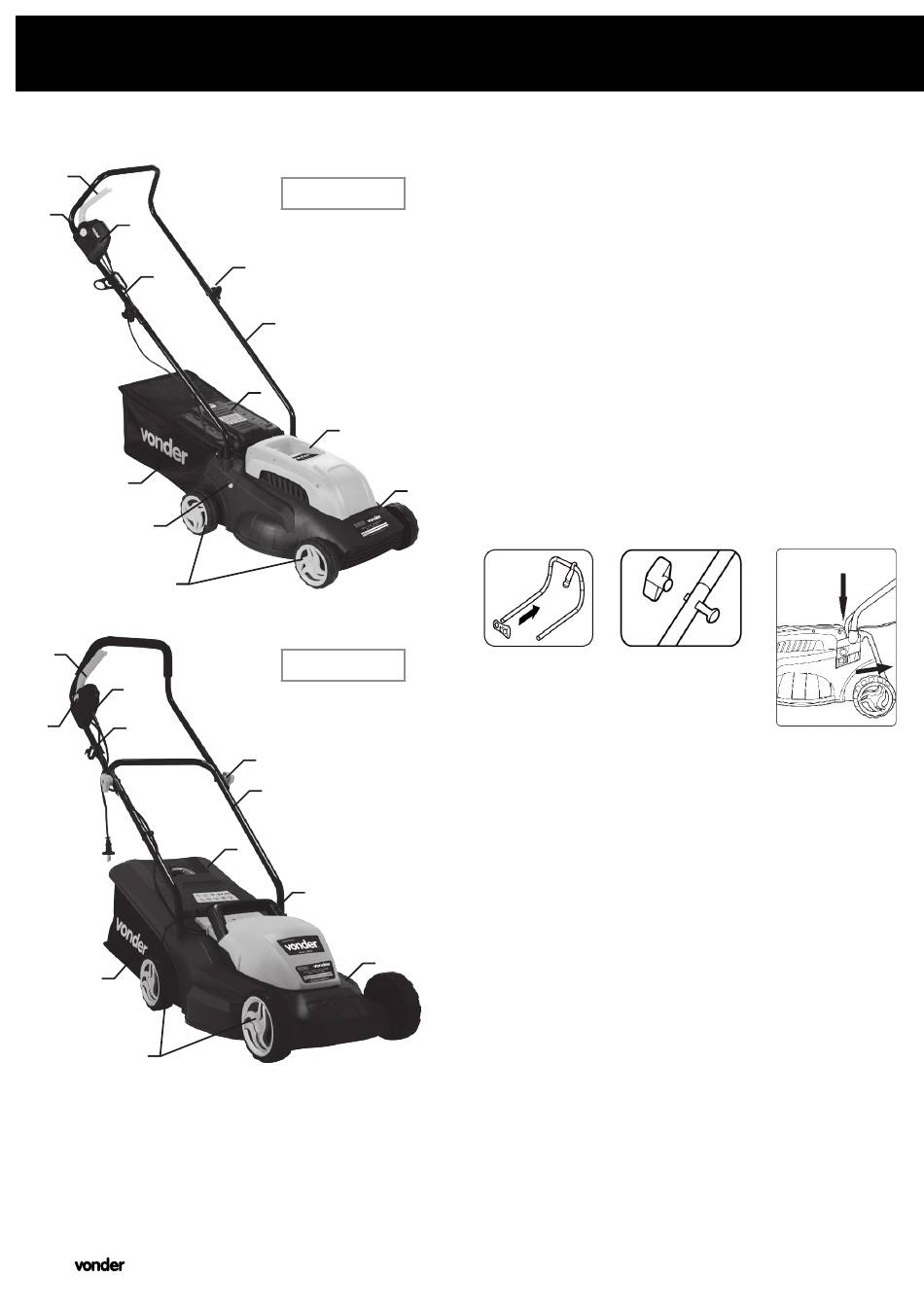

Fig. 1 – Componentes
8
MGV 1000
5
6
7
8
9
MGV 1001
5
6
7
8
9
1. Punho Superior
2. Caixa de partida
3. Botão de segurança
4. Alavanca de partida
5. Porca de ajuste da alça
6. Parte inferior da alça
7. Tampa de segurança do cortador de grama
8. Alça de transporte
9. Chassi do cortador de grama
10. Rodas
11. Botões de bloqueio e liberação da alça
12. Coletor de grama
2.5. Instalando a alça
a b
Fig. 2 – Instalação da alça
a. Antes de instalar a alça, deslize o gancho de fixa-
ção do cabo para a parte superior.
b. Conecte a parte superior e inferior da alça usando
os parafusos e porcas.
c. Insira as duas extremidades da alça nos orifícios
no chassi da máquina de cortar grama. A alça
pode ser removida novamente pressionando os
botões de bloqueio e liberação da alça. No modelo
MGV 1001 retire os dois parafusos para remover
a alça.
Conecte o cabo de alimentação à alça usando os cli-
pes de plástico
c
