golmar Tekna-HF R5 Digital Vista Plus Guía Rápida

PROGRAMACIÓN
Localizar en la placa, el microinterruptor de configuración Sw2; ubicado en
el lateral superior izquierdo de la parte posterior del módulo EL632 R5 P/T
y colocar el número 2 en ON. La placa emitirá un tono indicando que ha
pasado al modo de programación.
En sistemas con más de una placa, realizar este procedimiento sólo en la
placa principal de cada uno de los edificios.
Apagar el monitor a programar (presione el pulsador
Una vez se encuentre apagado, presionar el pulsador
Mantenga presionado el pulsador de abrepuertas y sin soltarlo, encienda
el monitor (presione el pulsador durante 1 segundo).
P ara indicar que el equipo está listo para la programación, la placa y
emitirán unos tonos (el led indicador y el de estado del
fijo en color rojo , pudiendo soltar el pulsador )
establecer comunicación de audio con la placa, presione el pulsaldor
Presionar el pulsador de la placa que se desea que llame a este monitor.
En dicho instante, la placa y el monitor emitirán unos tonos (el led de estado
del monitor parpadeará en color rojo y el led indicador
fijo en color rojo).
Para programar el monitor como Principal , pulse el botón
(el led de estado del monitor se ilumina fijo en color rojo
apagará).
Para programarlo como Secundario pulsar el botón
parpadeará (en color verde) una vez.
Para programarlo como Secundario sin video (en llamada)
el led de estado parpadeará (en color verde) una vez. Si vuelve a pulsar el
botón volverá a estar programado el monitor como Secundario con video
(en llamada) y el led de estado parpadeará (en color verde) dos veces.
Durante un proceso de llamada se mostrará o no el video de la placa,
dependiendo de lo programado.
Para salir pulse el botón , (el led de estado del monitor se ilumina fijo en
color rojo y el led indicador se apagará).
Realizar una llamada para comprobar que el monitor se ha programado
con éxito. Programar el resto de monitores de la misma forma.
Finalizada la programación coloque el interruptor de programación en OFF.
Cada vivienda debe tener una sola unidad principal; si existe una unidad en
paralelo se deberá configurar como secundaria.
IMPORTANTE: Para realizar este modo de programación, el microinterruptor
de programación rápida SW1 del monitor deben estar los Dips a
4
durante 3 seg.).
de abrepuertas.
el monitor
monitor se iluminan
de abrepuertas. Para
.
continúa iluminado
P
durante 3 segundos,
y el led indicador se
S
una vez, el led de estado
SV
, pulsar el botón ,
IMPORTANTE: Programación avanzada, conexionados opcionales y
más información, ver manual "T
OFF .
https://doc.golmar.es/search/manual/
P
rogramación del monitor Tekna HF R5 con
placa de pulsadores.
TEKNA HF R5 (cód. 50122 467)".
50122 467
5

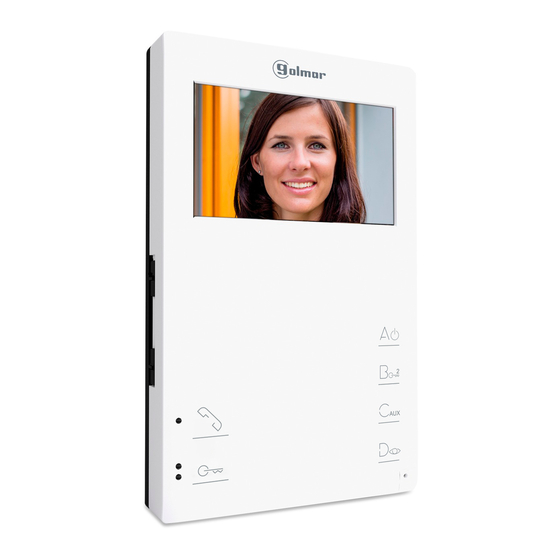

Monitor Tekna-HF R5
Digital Vista
GUÍA RÁPIDA
GOLMAR S.A.
C/ Silici, 13
08940- Cornellá de Llobregat
SPAIN
Golmar se reserva el derecho a cualquier modificación sin previo aviso.
Golmar se réserve le droit de toute modification sans préavis .
Golmar reserves the right to make any modifications without prior notice.
Cód. 50122467
