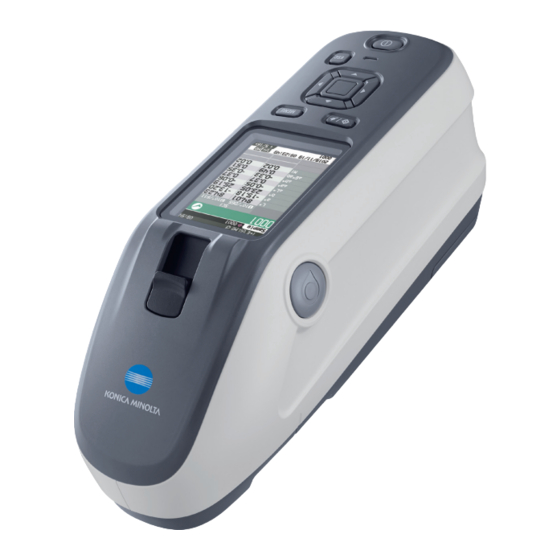

Espectrofotómetro
Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Espectrofotómetro
CM-23d
Instrucciones básicas de operación
Es
Lea antes de utilizar el instrumento.
Este manual explica los procedimientos básicos para medir el
color y el brillo con los espectrofotómetros CM-23d. Use este
código 2D para descargar el manual en formato PDF.
Nota)
Para conocer los detalles de
operación y configuración, consulte
el manual de instrucciones del CM-23d
(versión en inglés o en chino).

Publicidad

Tabla de contenido
loading

Manuales relacionados para Konica Minolta CM-23d

Resumen de contenidos para Konica Minolta CM-23d

  • Página 1 Instrucciones básicas de operación Lea antes de utilizar el instrumento. Este manual explica los procedimientos básicos para medir el color y el brillo con los espectrofotómetros CM-23d. Use este código 2D para descargar el manual en formato PDF. Nota) Para conocer los detalles de operación y configuración, consulte...

  • Página 2: Tabla De Contenido

    Índice Nombres de las piezas .......... 1 Medición .............. 5 Cuando se mide la diferencia de color ....8 Configuración de las condiciones de medición ..18 Cómo configurar el instrumento de medición ..19...

  • Página 3: Nombres De Las Piezas

    Nombres de las piezas ■ Instrumento Visor (Ventana de Palanca del visor confirmación de la muestra) Pantalla LCD Panel de control Lámpara de carga Visor Interruptor Terminal de conexión USB (Tipo Mini-B) Botón de medición Orificio para (A la derecha y a la colocar la correa de izquierda) muñeca...

  • Página 4: Pantalla De Visualización (Pantalla Lcd)

    Nombres de las piezas ■ Pantalla de visualización (Pantalla LCD) Pág. 22, Manual de instrucciones Barra de estado Patrón que se debe utilizar para asociar con la siguiente medición Patrón/Muestra o filtro (patrón) Número y nombre de los datos Resultado de pasa/falla Observador/ Observador/...

  • Página 5: Teclas De Control

    Nombres de las piezas ■ Teclas de control Tecla ［ ］ (Patrón/Muestra) Tecla [MENU] Cambia entre la pantalla <Patrón> Muestra la pantalla y la pantalla <Muestra>. <Configuración>. Tecla [Confirmación] Establece el elemento o la configuración indicados por el cursor en las diferentes pantallas de configuración.

  • Página 6: Fase De Calibración

    Nombres de las piezas ■ Fase de calibración Tapa Orificio de calibración del cero Placa de calibración del blanco...

  • Página 7: Medición

    Medición Encendido (P.6) Selección de idioma * Según sea necesario (después de la inicialización, etc.) Pág. 100, Manual de instrucciones Configuración de la Cond. de medición Pág. 89, Manual de instrucciones * Solo cuando sea necesario (cuando Calibración del cero se cambian las condiciones de Pág.

  • Página 8: Calibración Del Blanco

    Medición ① Mantenga presionado el interruptor de encendido durante aproximadamente 1 segundo. Encendido ∙ Cuando encienda el instrumento por primera vez después Pág. 32, de la compra, se mostrará la pantalla de configuración del Manual de instrucciones idioma, seguida por la pantalla de configuración de fecha y hora.
  • Página 9 Medición ① Verifique la pantalla Muestra. ・ Si no se muestra, cambie a la Medición pantalla Muestra. Pág. 39, Manual de instrucciones <Pantalla Referencia <Pantalla de color> Muestra> ② Coloque el puerto de medición de la muestra sobre la muestra que se va a medir.

  • Página 10: Cuando Se Mide La Diferencia De Color

    Cuando se mide la diferencia de color <Medición de la diferencia de color en modo normal> Configuración objetivo de diferencia de color (P.9) Configuración de la diferencia de color mediante la medición de un patrón Configuración de los datos colorimétricos mediante ingreso numérico Configuración de la Cond.

  • Página 11: Configuración Objetivo De Diferencia De Color

    <Medición de la diferencia de color en modo normal> Configuración de la diferencia de color mediante la medición de un patrón Configuración ① Muestra el patrón o la pantalla objetivo de de Listado de patrones. diferencia de color ∙ Establezca el número del Pág.
  • Página 12 Cuando se mide la diferencia de color Configuración de los datos colorimétricos mediante Configuración ingreso numérico objetivo de ① Muestra el patrón o la diferencia de pantalla de Listado de color patrones. Pág. 71, Manual de instrucciones ∙ Establezca el número del patrón con las teclas [ ...
  • Página 13 Cuando se mide la diferencia de color ③ Seleccione el elemento que se configurará. Configuración ○ XYZ ○ L*a*b* ④ Seleccione <Menú de patrones> - < Ingresar patrón colorimétrico> - «Ingresar datos».
  • Página 14 Cuando se mide la diferencia de color ⑤ Ingresar configuración. Configuración ○ X·Y·Z : 0,01 ~ +300,000 ○ L : 0,00 ~ +300,000 ○ a·b : -300,00 ~ +300,00 ⑥ Una vez que se ha completado la configuración, seleccione «Aceptar» para establecerla.

  • Página 15: Configuración De Los Criterios De Evaluación Pasa/Falla

    Cuando se mide la diferencia de color ① Seleccione <Menú de patrones> - <Pasa/ Falla> - «Editar Configuración tolerancia». de los criterios de evaluación pasa/falla Pág. 67, Manual de instrucciones ② Ingresar configuración. Configuración ○ x/y: -0,2000 a 0,2000 ○ Ecuación/MI: 0,00 a 20,00 ○...
  • Página 16 Cuando se mide la diferencia de color ③ Una vez que se ha completado la configuración, seleccione «Aceptar» para establecerla. ④ Cierre la pantalla «Editar tolerancia».

  • Página 17: Medición

    Cuando se mide la diferencia de color ① Exhibe la pantalla Muestra. Medición ∙ Seleccione un número de Pág. 39, patrón antes de realizar la Manual de instrucciones medición. ② Coloque el puerto de medición de la muestra sobre la muestra que se va a medir.

  • Página 18: Onfigurado En «Modo Simple

    <Medición de la diferencia de color en modo simple> ① Presione el botón [ESC] para omitir el mensaje de calibración Calibración Configurado Calibración que se muestra (No incl. cal.cero) inmediatamente Calibración (Incluida cal. cero) después de encender «Modo Fecha de Cal.Cero el instrumento.

  • Página 19: Medición De Un Patrón

    Cuando se mide la diferencia de color ② Presione el botón [Patrón/Muestra] o el botón [ESC] para cambiar a la pantalla de Medición simple. ① Presione el botón de medición. Medición de un patrón: Medición del valor absoluto Pág. 46, Manual de instrucciones ①...

  • Página 20: Configuración De Las Condiciones De Medición

    Configuración de las condiciones de medición Las condiciones de medición (Modo de medición, Tiempos SMT, Observador/ Iluminante, pantalla) deben configurarse antes de realizar una medición. Los elementos del menú que pueden configurarse son los siguientes. Págs. 80 - 97, Manual de instrucciones Cond.

  • Página 21: Cómo Configurar El Instrumento De Medición

    Cómo configurar el instrumento de medición Para establecer las opciones del instrumento de medición, seleccione «Config. del instrumento» en la pantalla <Configuración>. Los elementos del menú que pueden configurarse son los siguientes. Págs. 98 - 107, Manual de instrucciones Config. del instrumento Tipo de usuario Idioma Formato de fecha...
  • Página 22 9222-AC5J-53 CACADA © 2020 KONICA MINOLTA, INC.
