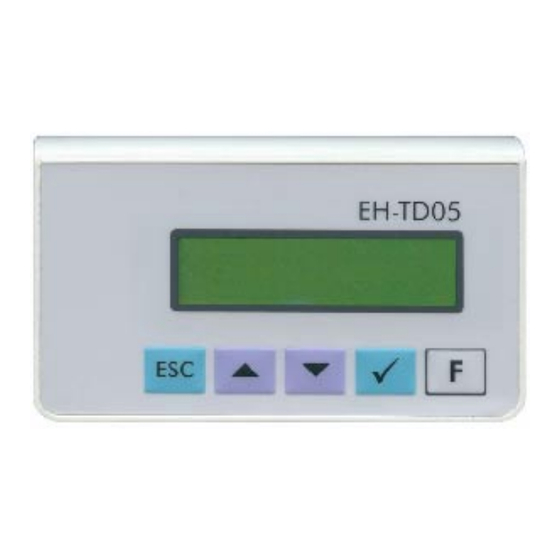

HMI
EH-TD05
Las nuevas pantallas de interfase hombre
máquina
HMI
modelo
caracterizan por un reducido tamaño y bajo
costo, aplicables a automatismos pequeños,
donde el PLC de pocas entradas/salidas requiere
un colaborador acorde a sus necesidades y
costos.
Es aplicable por supuesto a toda la Serie Micro EH, como así también a la Serie EH-150 y a
la Serie alta de PLC Hitachi, tales como las Series H-250/252B/C, y las Series H-302/702/1002
/2002 /4010.
La facilidad de lectura de la información plasmada en la pantalla está garantizada por un
display tipo LCD con luz de fondo, "backlight", que permite la lectura clara y definida de 2 líneas de
16 caracteres cada una,
La disponibilidad de 5 teclas de membrana "Soft-touch" de tamaño adecuado y resistentes al
uso industrial, en un reducido tamaño de, 102x60 mm, le permite acompañar a dispositivos de
mando en reducidos tableros.
Una de las mayores ventajas con que cuenta esta serie de HMI, es la posibilidad de utilizarlas
sin programación, directamente, sin configuración. Conectadas directamente a los PLC, es posible
leer los registros internos y modificar aquellos necesarios para ajustar los requerimientos propios del
programa. Esta posibilidad de utilización directa es denominada
EH-TD05,
se
1-9
"Default
Mode".
Publicidad
Tabla de contenido
Manuales relacionados para Hitachi EH-TD05
Resumen de contenidos para Hitachi EH-TD05
- Página 1 Es aplicable por supuesto a toda la Serie Micro EH, como así también a la Serie EH-150 y a la Serie alta de PLC Hitachi, tales como las Series H-250/252B/C, y las Series H-302/702/1002 /2002 /4010. La facilidad de lectura de la información plasmada en la pantalla está garantizada por un display tipo LCD con luz de fondo, “backlight”, que permite la lectura clara y definida de 2 líneas de...
- Página 2 5 Vcc generada dentro del PLC y disponible en el conector de comunicación, es suficiente para hacer funcionar a la EH-TD05, es decir que en el mismo cable de interconexión con el PLC de su RS 232 también va la alimentación, reduciendo de esta forma los tiempos de cableado y...
-
Página 3: Menú Por Defecto
Menú por Defecto Cuando es conectado la EH-TD05, muestra en primer instancia la página por defecto, con la tecla es posible ingresar al menú del sistema, si se presiona nuevamente la tecla de , se vuelve a la página por defecto. -
Página 4: Editor Del Reloj De Tiempo Real
PLC no tuviese RTC, sus valores serían cero. Editor de Errores Los PLC Hitachi cuentan en registros internos, mensajes de errores, tales como por ejemplo agotamiento de la batería, por medio de este editor es posible acceder a esos registros internos y leer su estado y hacer un “clear”... - Página 5 Para crear una nueva página, presionar el botón "Add". La caja de diálogo de "Edit page" aparece. Habilite el valor 1 en la casilla de validación y setee el tamaño del campo y su ubicación. Luego, entre la dirección del registro en el PLC.
-
Página 6: Estructura De Páginas
Estructura de páginas Después de conectada la EH-TD05, se presentará la primer página, por defecto. Es posible definir la estructura de las presentaciones de página a página, y su orden. El orden con que se presentarán las páginas se define en el cuadro de diálogo de la edición de páginas... - Página 7 Alarmas En las EH-TD05, son posibles la creación y el mantenimiento de una lógica de eventos de alarmas. La función del programa del PLC es de setear y resetear los disparadores de bits de las alarmas dependiendo de las condiciones de alarma designadas.
-
Página 8: Opciones De Proyecto
Como es posible almacenar una cantidad máxima de 16 eventos, siempre serán guardados los últimos 16 eventos ocurridos. Si se produjese una falla en la alimentación de energía a la pantalla, la lista de eventos de alarma no se pierde. Por medio del cuadro de diálogo abierto a partir de “Options/Proyect”... -
Página 9: Dimensiones
Dimensiones No es necesario un calado en el frente de su máquina mayor a 16mm x 16mm, solo para dejar pasar el conector RJ45 de interface entre la pantalla y el PLC y 4 agujeros de 3.5 mm de fijación. Esto permite reducir los riesgos de pérdida de estanqueidad de la máquina a la cual se le montará...
