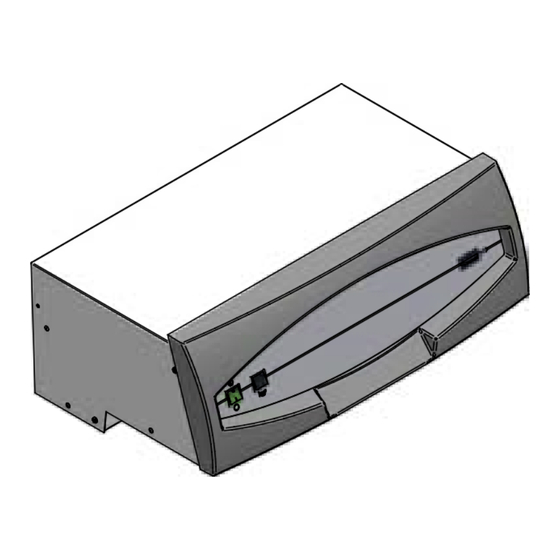

- Página 1 C 230 ECO Cuadro de mando K3 (GV5) Instrucciones de instalación y de mantenimiento 300015278-001-D...
-
Página 2: Tabla De Contenido
Piezas de recambio ..............14 K3 - C 230 ECO... -
Página 3: Introducción
ACS: Agua caliente sanitaria 1.2 Generalidades Le agradecemos que haya elegido un producto de calidad. Así La sociedad De Dietrich Thermique SAS siempre preocupada mismo, le aconsejamos que lea detenidamente las siguientes por la calidad de sus productos, se esfuerza continuamente por instrucciones con el fin de garantizar un funcionamiento óptimo... -
Página 4: Consignas De Seguridad Y Recomendaciones
El cuadro de mando K3 incorporado en la caldera o calderas esclavas se encarga del control del quemador (encendido, seguridad, modulación, etc.) de las calderas correspondientes. Véase: Instrucciones del cuadro de mando DIEMATIC-m3. K3 - C 230 ECO 18/08/08 - 300015278-001-D... -
Página 5: Instalación
El aparato debe de ser alimentado por un circuito equipado con un interruptor omnipolar de distancia de abertura superior a 3 mm. La toma de tierra debe ser conforme a la norma NFC 15.100 (Francia) o RGPT (Bélgica). 18/08/08 - 300015278-001-D K3 - C 230 ECO... -
Página 6: Conexiones Eléctricas Internas
Si el PSU no está conectado, no funciona nada. Comprobar que los conectores están enchufados correctamente en el cuadro de mando. Comprobar que el PSU esté bien conectado. 24 V 230 V Conector PSU K3 - C 230 ECO 18/08/08 - 300015278-001-D... -
Página 7: Conexiones De Base
(montado siempre fuera del cuadro de mando). Si no se respetan estas normas pueden producirse interferencias y un mal funcionamiento de la regulación, e incluso un deterioro de los circuitos electrónicos. 18/08/08 - 300015278-001-D K3 - C 230 ECO... - Página 8 En una instalación en cascada, cada caldera debe tener un número diferente. Caldera maestra: Ajustar en 0 Caldera Caldera "esclava - 1": Ajustar en 1 Caldera Caldera "esclava - 2": Ajustar en 2 Caldera (etc...) K3 - C 230 ECO 18/08/08 - 300015278-001-D...
-
Página 9: Conexión De Un Contacto De Seguridad (Cs)
Bornes (CS) después de haber quitado el puente : permite la conexión de un dispositivo externo de seguridad (ejemplo: estación de neutralización de condensados, presostato de falta de agua, seguridad incendio, termostato de humos (GV21), ...) 18/08/08 - 300015278-001-D K3 - C 230 ECO... -
Página 10: Esquema De Principio
4.3 Esquema de principio K3 - C 230 ECO 18/08/08 - 300015278-001-D... - Página 11 S AMB Sonda ambiente S DEP Sonda de salida S ECS Sonda de agua caliente sanitaria S EXT Sonda exterior Sonda de ionización Transformador de encendido Termostato de humos Termostato de seguridad 18/08/08 - 300015278-001-D K3 - C 230 ECO...
-
Página 12: Cuadro De Mando
5 Cuadro de mando 1. Interruptor general Marcha / Parada 2. Botón de rearme 3. Conector para la herramienta de programación 4. Disyuntor temporizado (4 A) K3 - C 230 ECO 18/08/08 - 300015278-001-D... -
Página 13: Modificación De Los Ajustes
Si no se pulsa ninguna tecla durante 10 segundos, se vuelve a Caldera "esclava - 1" la pantalla del cuadro de mando de la caldera maestra (Número (Cuadro de mando K3) Caldera "esclava - 2" (Cuadro de mando K3) etc... 18/08/08 - 300015278-001-D K3 - C 230 ECO... -
Página 14: Piezas De Recambio
Para pedir un recambio, indicar el número de referencia situado delante de la identificación deseada. Cuadro de mando K3 - C 230 ECO DE DIETRICH THERMIQUE S.A.S. - Centro de piezas de repuesto 4 rue d’Oberbronn - F-67110 REICHSHOFFEN -... - Página 15 Conector RAST5 3 pts CO (Válvula de cierre) 300009074 Conector 3 cont. A/VS 300009075 Conector 3 pts alimentación 300009079 Conector 4 cont. V3V 8801-4956 Cable RX 12 (12 m) 200011482 Soporte de tarjetas (superior) 18/08/08 - 300015278-001-D K3 - C 230 ECO...
- Página 16 Todos los datos técnicos que figuran en las presentes instrucciones, así como las ilustraciones y esquemas eléctricos, son de nuestra propiedad, y no se pueden reproducir sin nuestra autorización previa por escrito. A reserva de modificaciones. 18/08/08 DE DIETRICH THERMIQUE 57, rue de la Gare F- 67580 MERTZWILLER - BP 30...
