Fanaway Evora Installation Instructions
1 Soporte de pared x 1
2 Tornillos del florón x 4
3 Florón x 1
4 Tija x 1
5 Cubierta de perno y pasador x 1
6 Perno x 1
7 Pasador x 1
8 Carcasa superior x 1

El ventilador de techo se debe instalar en una ubicación de manera que las paletas queden
separadas de los objetos y paredes un mí nimo de 300mm desde la punta de las paletas.


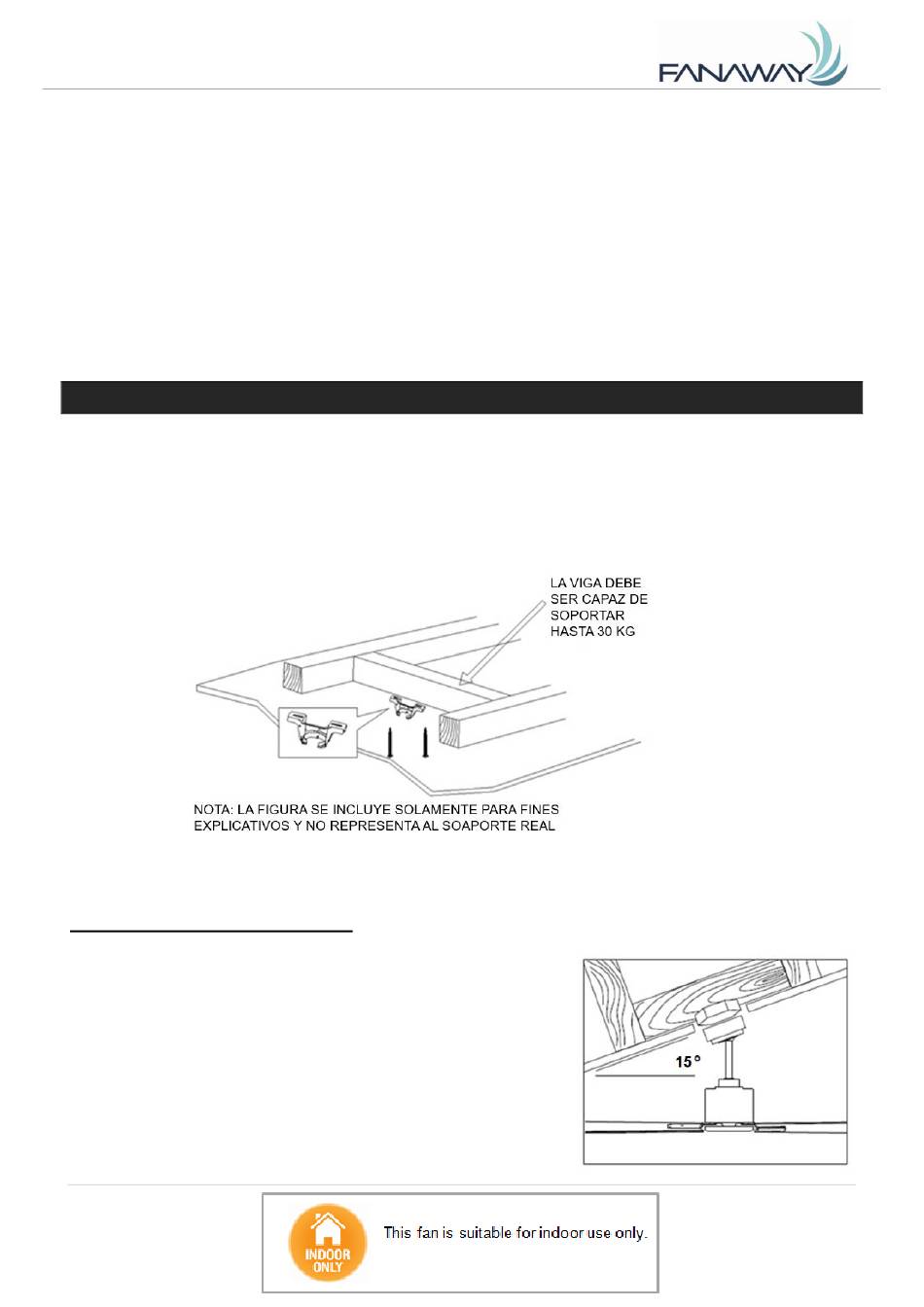

Asegure el soporte para colgar a la viga del techo o estructura sea capaz de transportar una carga
de al menos 30kg, con los
tornillo se enrosque en el soporte.
NOTA: Los tornillos del soporte que se proporcionan son para su uso exclusivo con estructuras
de madera. Para estructuras distintas de las de madera, se debe utilizar el tipo de tornillo
adecuado.
Instalación en techos en ángulo
Este sistema de colgado del ventilador admite para su instalación
un máximo de 15 grados de ángulo del techo.
36 | P a g e
INSTLACIÓN DEL SOPORTE DE MONTAJE
dos tornillos largos suministrados. Asegú rese de que al menos 30 mm del
Figura. 3
9 Aspas x 4
10 Mecanismo de retracción x 1
11 Base de la lámpara x 1
12 Cubierta x 1
13 Tornillos de la cubierta x 3
14 Pantalla de la lámpara x 1
15 Tirafondos x 2
16 Receptor de la señal remota x 1
17 Mando a distancia x 1
Figura. 2
