INSTALACIÓN
18

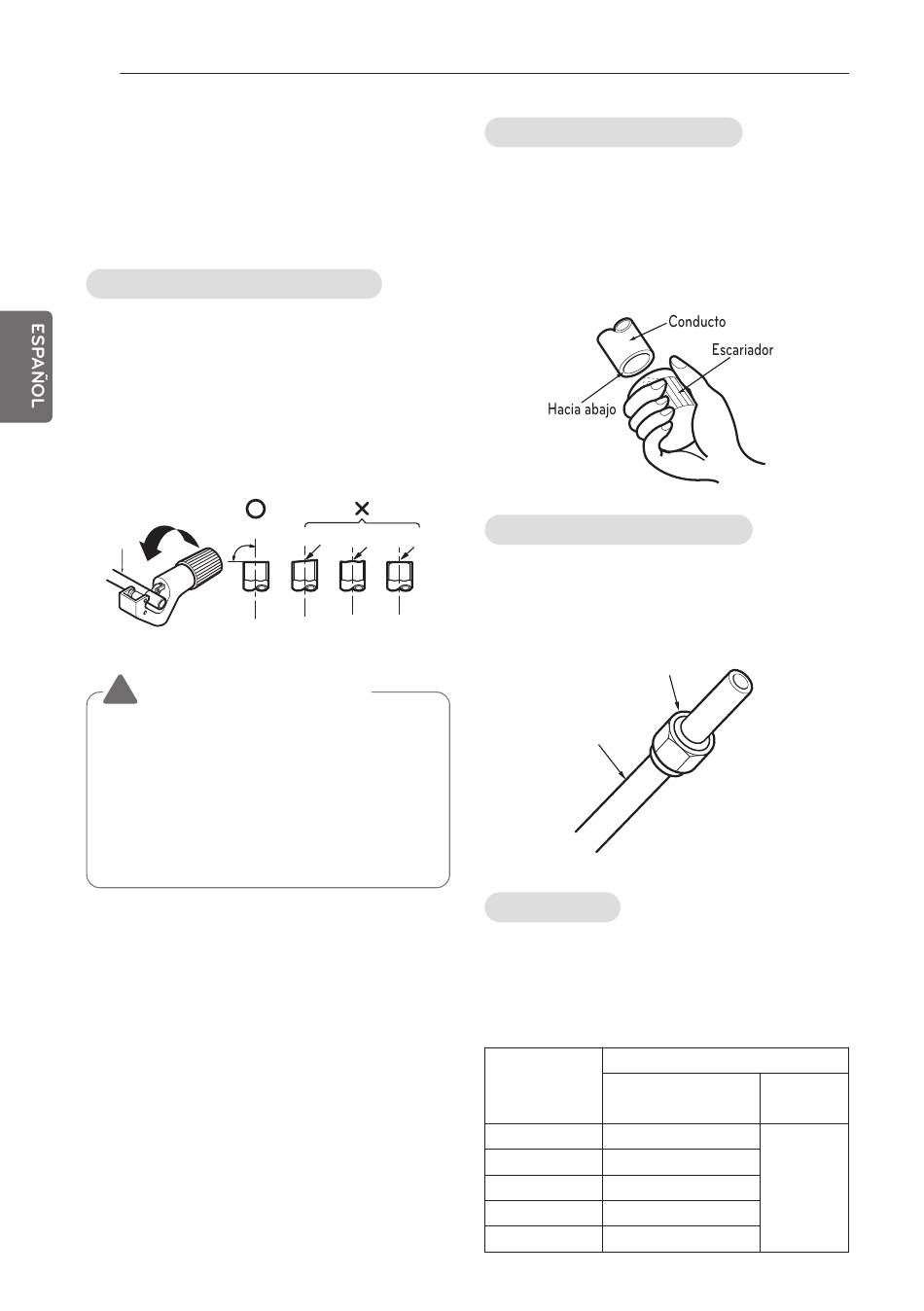

Abocinado
La causa principal de las fugas de gas es un
abocinado defectuoso. Lleve a cabo
correctamente el abocinado como se detalla a
continuación.
Corte las tuberías y el cable
1
Utilice el kit de accesorios de tuberías o las
tuberías compradas localmente.
2
Mida la distancia entre la unidad de interior
y la de exterior.
3
Corte las tuberías un poco más largas que
la distancia medida.
4
Corte el cable 1,5 m más largo que la tubería.
Tubería
90°
de cobre
PRECAUCIÓN
!
(para R32)
• Cuando se reutilicen en interiores
conectores mecánicos, las piezas de
sellado se deben renovar.
• Cuando las uniones ensanchadas se usen
de nuevo en espacios interiores, la parte
ensanchada debe fabricarse de nuevo.
Oblicuo Desigual Rugoso
Eliminación de rebabas
1
Elimine completamente todas las rebabas
de la sección cortada de la
tubería/conducto.
2
Al eliminar las rebabas, ponga el extremo
de la tubería de cobre hacia abajo. Esto
también se hace para evitar que las
rebabas caigan dentro de la tubería.
Colocación de la tuerca
- Retire las tuercas de abocinado de las
unidades de interior y exterior y colóquelas
en la tubería una vez eliminadas las rebabas.
(Es imposible colocarlas una vez abocinada la
tubería)
Tuerca de abocinado
Tubo de cobre
Abocinado
1
Sujete la tubería de cobre firmemente en
una vara con la dimensión mostrada en la
tabla siguiente.
2
Lleve a cabo el abocinado con la
herramienta adecuada.
Tamaño de la
tubería inch
Tipo de tuerca de ala
(mm)
Ø 1/4 (Ø 6,35) 0,04~0,05 (1,1~1,3)
Ø 3/8 (Ø 9,52) 0,06~0,07 (1,5~1,7)
Ø 1/2 (Ø 12,7) 0,06~0,07 (1,6~1,8)
Ø 5/8 (Ø 15,88) 0,06~0,07 (1,6~1,8)
Ø 3/4 (Ø19,05) 0,07~0,08 (1,9~2,1)
A pulgada (mm)
Tipo de
embrague
0~0,02
(0~0,5)
