Extracción de la tarjeta PERC
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Desconecte los cables conectados a la tarjeta PERC.
Pasos
1. Tire de la lengüeta de tiro azul para levantar la palanca de la tarjeta PERC.
NOTA:
Para la tarjeta H730P MX (no RAID), tire de las dos lengüetas de tiro azules para levantar la palanca. El resto del
procedimiento para quitar la tarjeta PERC es idéntico al de la tarjeta HBA330 MX (no RAID).
NOTA:
MX740c es compatible con la tarjeta PERC H730P MX y HBA330 MX.
2. Sujete la lengüeta de tiro azul, levante y quite la tarjeta PERC para quitarla del sistema.

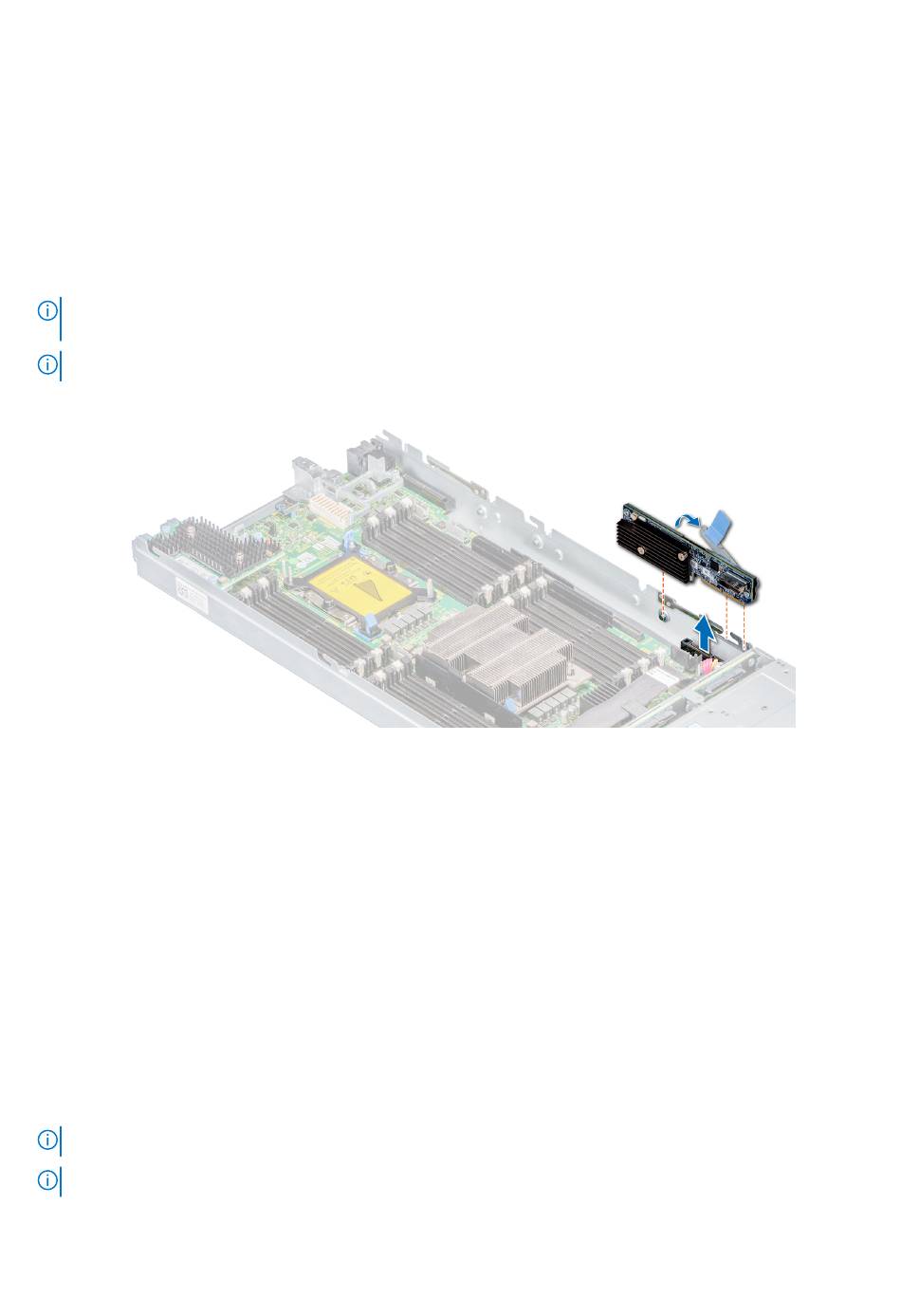

Ilustración 62. Extracción de la tarjeta PERC (HBA330)
Siguientes pasos
1. Siga el procedimiento que se indica en
Instalación de la tarjeta PERC
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
Pasos
1. Tire de la lengüeta de tiro azul para levantar la palanca de la tarjeta PERC.
2. Alinee el conector situado en la tarjeta PERC con el conector de la tarjeta madre del sistema.
NOTA:
El procedimiento para instalar la tarjeta PERC H730P MX y la tarjeta HBA330 MX es el mismo.
NOTA:
MX740c es compatible con la tarjeta PERC H730P MX y HBA330 MX.
3. Alinee las guías de la tarjeta PERC con las ranuras del sistema.
64
Instalación y extracción de componentes del sistema
Instrucciones de
Antes de trabajar en el interior del
Después de trabajar en el interior del
Instrucciones de
Antes de trabajar en el interior del
seguridad.
sled.
sled.
seguridad.
sled.
