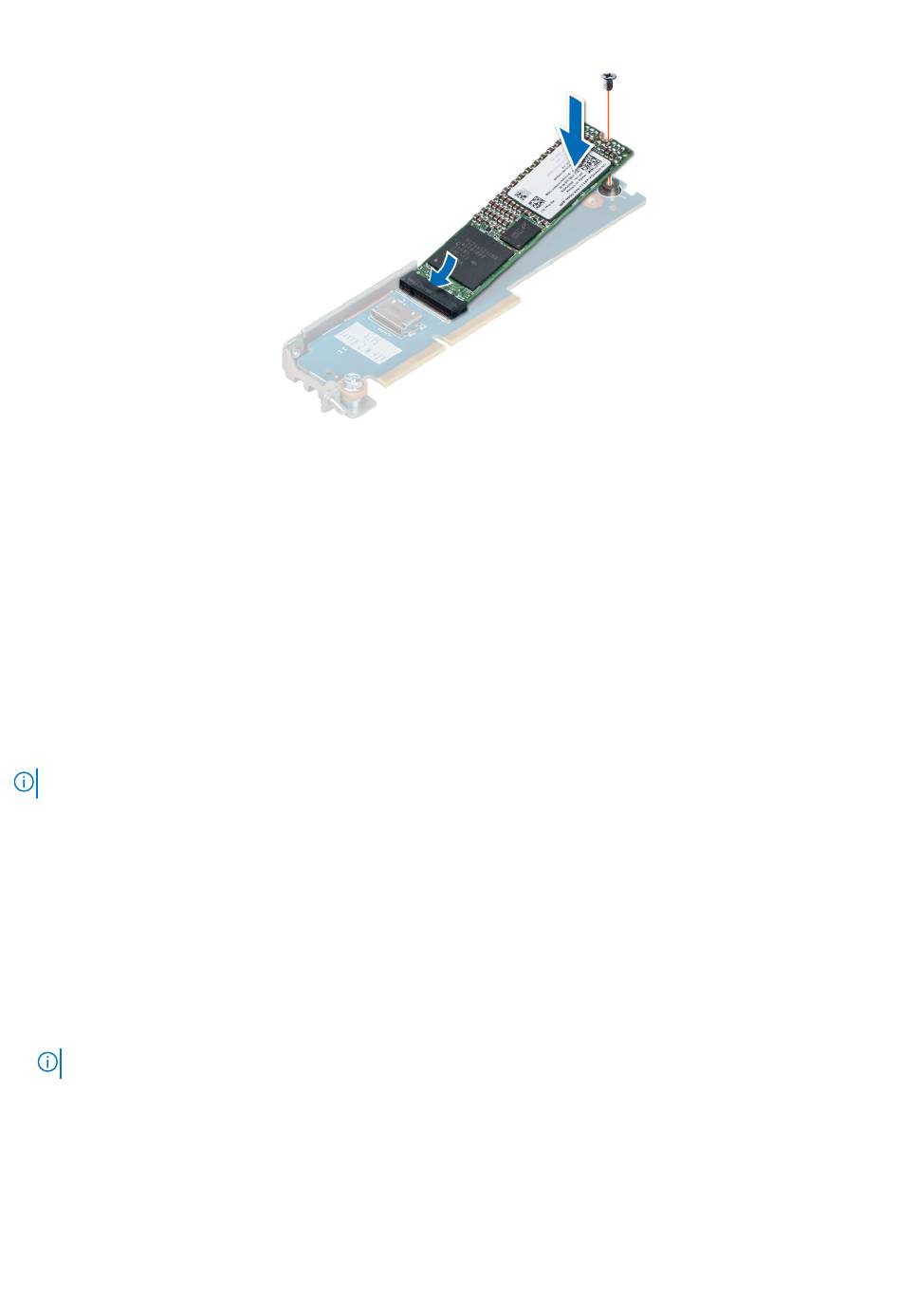

Ilustración 73. Instalación de la tarjeta BOSS M.2
Siguientes pasos
1.
Instale el módulo BOSS
2. Siga el procedimiento que se describe en
Tarjeta intermedia
El sistema es compatible con dos tarjetas intermedias:
● La ranura para tarjeta intermedia PCIe A es compatible con la red fabric A. Esta tarjeta debe coincidir con el tipo de red fabric de los
módulos de E/S instalados en las bahías de módulo A1.
● La ranura para tarjeta intermedia PCIe B es compatible con la red fabric B. Esta tarjeta debe coincidir con el tipo de red fabric de los
módulos de E/S instalados en las bahías de módulo B1.
NOTA:
La tarjeta intermedia B1 requiere que se instale el procesador 2.
Extracción de la tarjeta intermedia
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
Pasos
1. Mediante un destornillador Phillips n.° 2, afloje los tornillos cautivos que fijan la tarjeta intermedia al sistema.
2. Levante la tarjeta intermedia para quitarla del sled.
NOTA:
Para evitar que se produzcan daños en la tarjeta intermedia, debe sujetarla únicamente por los bordes.
M.2.
Después de trabajar en el interior del
Instrucciones de
Antes de trabajar en el interior del
sled.
seguridad.
sled.
Instalación y extracción de componentes del sistema
75
