Instalación de la tarjeta WWAN
1. Inserte la tarjeta WWAN en el conector de la placa base.
2. Conecte los cables de la tarjeta WWAN a los conectores de la tarjeta WWAN.
3. Coloque el soporte de metal y apriete el tornillo M2.0 x 3.0 para fijarlo al equipo.
4. Conecte el cable de la batería al conector de la placa base.
5. Instale la
cubierta de la base.cubierta de la
6. Siga los procedimientos que se describen en
NOTA:
El número IMEI también se puede encontrar en la tarjeta WWAN.
Tarjeta WLAN

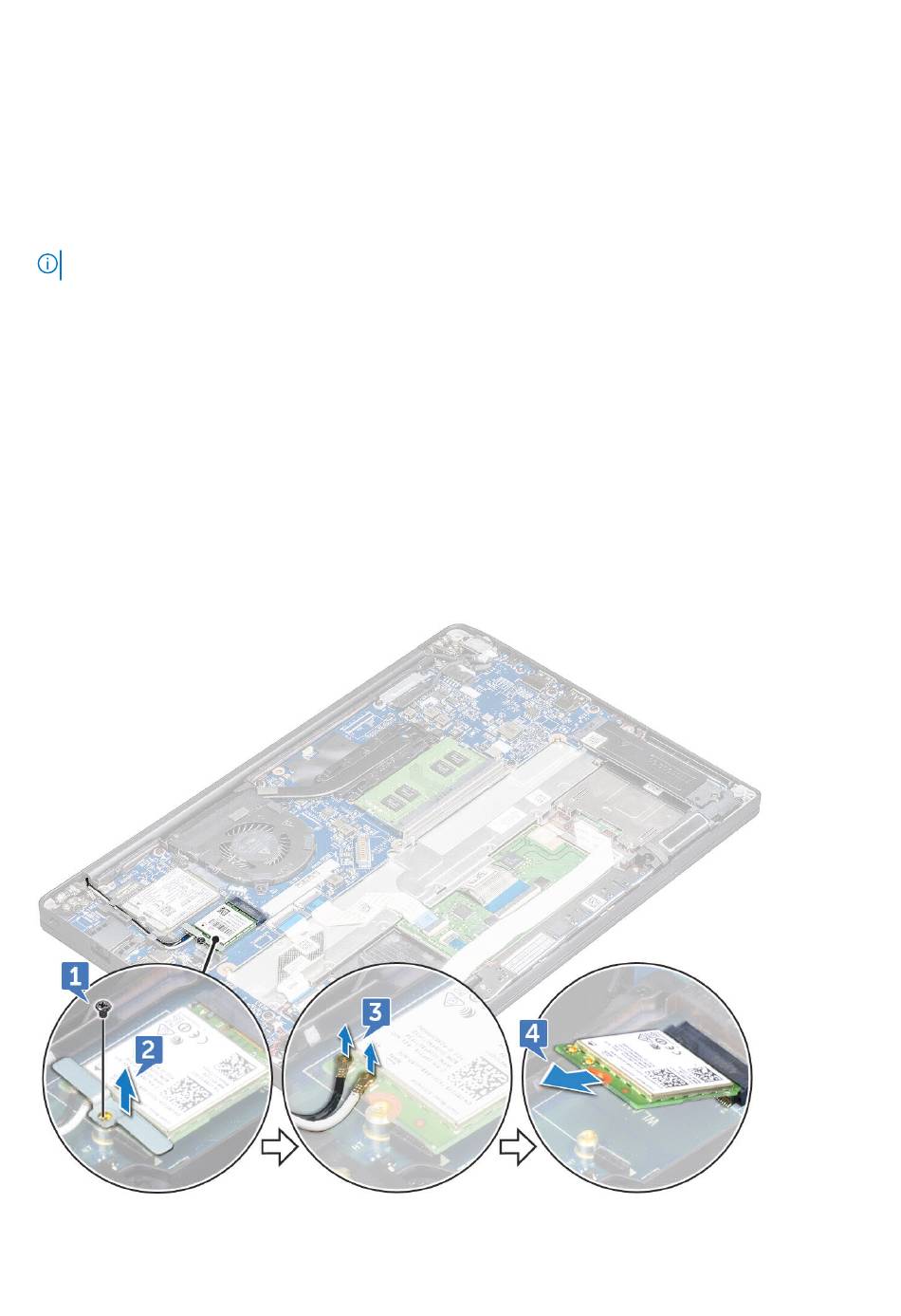

Extracción de la tarjeta WLAN
1. Siga los procedimientos que se describen en
2. Extraiga la
cubierta de la base.cubierta de la
3. Desconecte el cable de la batería del conector de la placa base.
4. Para quitar la tarjeta WLAN, realice lo siguiente:
a. Extraiga el tornillo M2,0 x 3,0 que sujeta el soporte de metal en la tarjeta WLAN [1].
b. Levante el soporte de metal [2].
c. Desconecte los cables WLAN de los conectores de la tarjeta WLAN [3].
d. Extraiga la tarjeta WLAN del conector de la placa base [2].
base.
Después de manipular el interior del
Antes de manipular el interior del
base.
equipo.
equipo.
Desmontaje y reensamblaje
23
