Lea este documento antes de llevar a Estas instrucciones de instalación y operación des- cabo la instalación. La instalación y la criben las bombas Unilift AP12, AP35 y AP50 de operación deben tener lugar de acuerdo Grundfos. con los reglamentos locales en vigor y los Las secciones 1-5 proporcionan la información nece-...
Grundfos hasta la fecha de extinción de la fabricados por dicha empresa se encontrarán libres de garantía original, determinada por la fecha de compra defectos de materiales y mano de obra durante un original.
4. Instalación del producto Sugerencias y consejos que facilitan el PELIGRO trabajo. Descarga eléctrica 2.2 Ilustración general Muerte o lesión personal grave - Las tareas de instalación, conexión eléctrica y mantenimiento del pro- Puerto de Agarradera con ducto deben ser llevadas a cabo descarga abrazadera por un electricista autorizado...
4.4 Ajuste de la longitud del cable del 4.5 Conexión eléctrica interruptor de flotador PELIGRO La diferencia entre los niveles de arranque y paro se puede ajustar cambiando la longitud de cable libre Descarga eléctrica entre el interruptor de flotador y la agarradera de la Muerte o lesión personal grave bomba.
5. Puesta en marcha del producto Suministro eléctrico • 1 x 115 V, 60 Hz; PELIGRO • 1 x 230 V, 60 Hz. Para conectar la bomba y operarla manualmente, - Lesión personal leve o moderada inserte el enchufe de la bomba en un tomacorriente. - No toque el interior de la bomba Si la bomba incluye un interruptor de flotador para la mientras se encuentre en opera-...

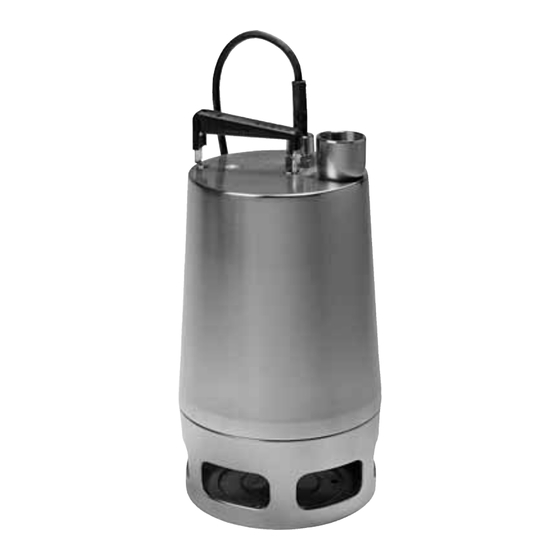

6. Presentación del producto La bomba Unilift AP de Grundfos es una bomba sumergible de una etapa diseñada para el bombeo de aguas residuales. La bomba está diseñada para operar manual o auto- máticamente (con un interruptor de flotador). La bomba se puede instalar en una ubicación per- manente o utilizarse como bomba portátil.
Página 9
Consulte los requisitos regionales o locales de homologación EX para aguas de superficie en estaciones de servicio y áreas de estacionamiento. Nota: La bomba Unilift AP no cuenta con protección contra explosión. Consulte la gama SL de Grundfos.
6.2 Identificación 6.3 Funciones Bomba con interruptor de flotador 6.2.1 Placa de datos Arranque y paro automáticos. Bomba sin interruptor de flotador Arranque y paro manuales externos. Type: UNILIFT AP XX.XX.XX.XX Prod. No: XXXXXXXX 6.4 Construcción de la bomba U: 1x115V~60Hz Imax: 8,00 A n: XXXX min Los componentes principales de la bomba aparecen...
7. Mantenimiento del producto Limpie la bomba antes de llevar a cabo su manteni- miento. Consulte la sección 7.1 Limpieza de la bomba. PELIGRO Revise que la bomba opere correctamente, inspec- ciónela en busca de daños y cambie el aceite una Descarga eléctrica vez al año.
5. Sumerja la bomba en el líquido, colocándola en Si se solicita a Grundfos la inspección del producto, la base. deberán proporcionarse los detalles relacionados 6. Conecte el suministro eléctrico y arranque la con el líquido bombeado antes de enviar el producto...
La función de La temperatura del líquido bom- Póngase en contacto con su protección del beado es demasiado alta. representante de Grundfos. motor o el relé El impulsor está bloqueado o par- Limpie el impulsor. térmico se dispa- cialmente bloqueado debido a la Consulte la sección...
Diámetro esférico, máx. de recogida de residuos. Unilift AP12 0.47 in (12 mm) 2. Si esto no es posible, contacte con la compañía o servicio técnico Grundfos más cercano. Unilift AP35 1.38 in (35 mm) Unilift AP50 1.97 in (50 mm)
