16 PositionMaster EDP300 POSICIONADOR DIGITAL | CI/EDP300-ES REV. D
... 6 Instalación
... Sensores de recorrido externos
Aviso
Para la conexión del EDP300 Remote Sensor, se debe usar un
cable con las siguientes especificaciones:
• 3 hilos, sección 0,5 a 1,0 mm²
• Apantallado, cobertura mínima 85 %
• Rango de temperatura mínimo de hasta 100 °C (212 °F)
Los prensaestopas también deben estar homologados para un
rango de temperatura mínimo de hasta 100 °C (212 °F). Los
prensaestopas requieren una sujeción para el apantallamiento,
así como una descarga de tracción para el cable.
ABB ofrece el prensaestopas y el cable opcionales para la versión
EDP300 Remote.
EDP300 Control Unit para sensor de posición remoto
B
En esta versión, se suministra el posicionador sin sensor de
posición.
Durante la instalación se debe tener en cuenta lo siguiente:
• La carcasa 1 (EDP300 Control Unit) contiene los sistemas
electrónico y neumático, y se monta de forma
independiente del accionamiento.
• El sensor de posición remoto se monta en el
accionamiento lineal o giratorio. Para el montaje
mecánico, se debe respetar el manual de instrucciones
del sensor de posición remoto.
• La conexión eléctrica se realiza como se describe en
Conexión al dispositivo - EDP300 Control Unit para
sensor de posición remoto en la página 31.
Montaje mecánico

Generalidades

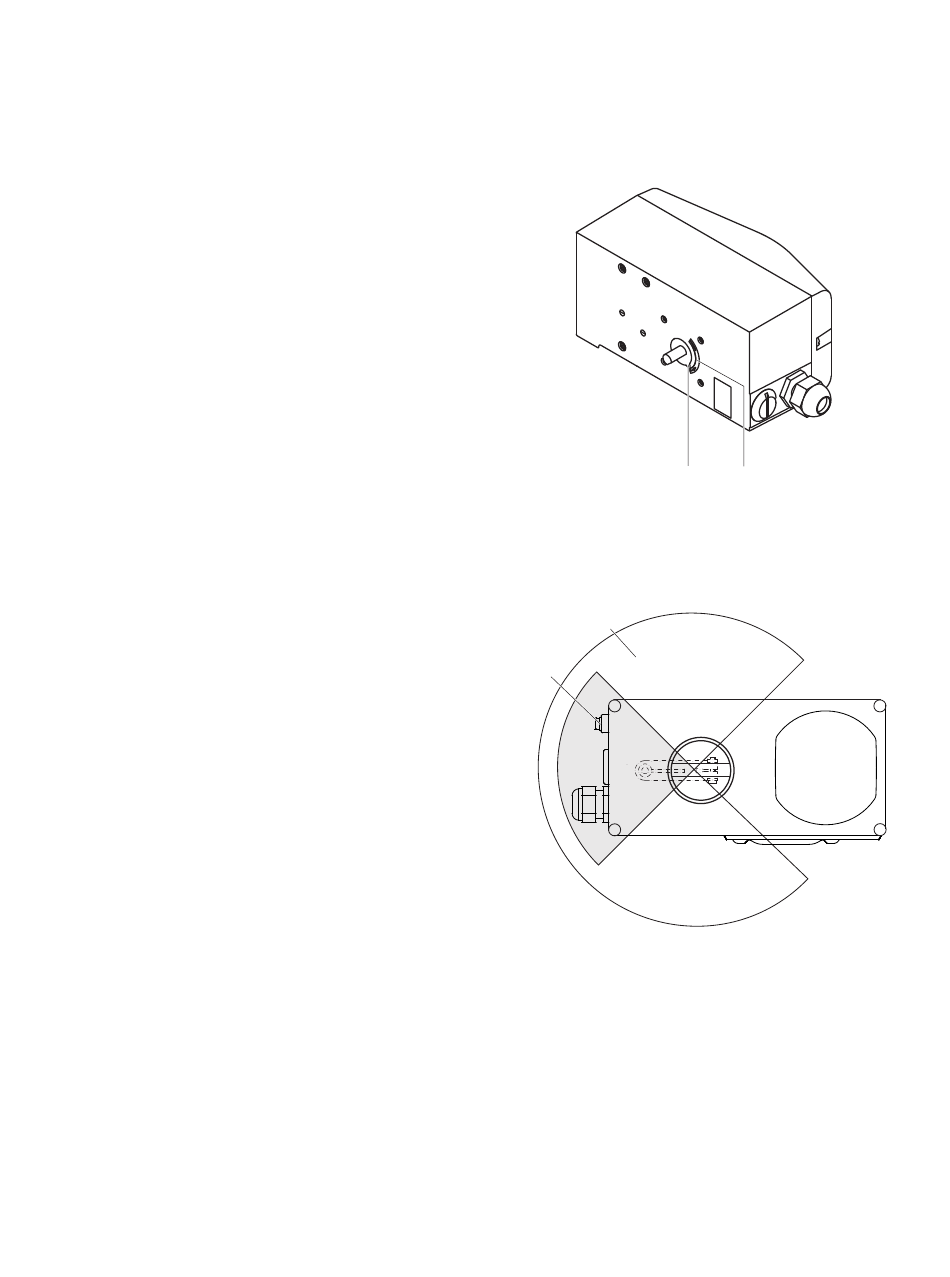

Figura 3: Área de trabajo
La flecha del eje del dispositivo (posición de la respuesta de
1
posición) debe moverse entre las marchas de flecha
1
+45°
2
-45°
1 Rango de medición
Figura 4: Áreas de medición y trabajo del posicionador
1
2
M10408-01
.
2
+135°
-135°
M11103
2 Área de trabajo
