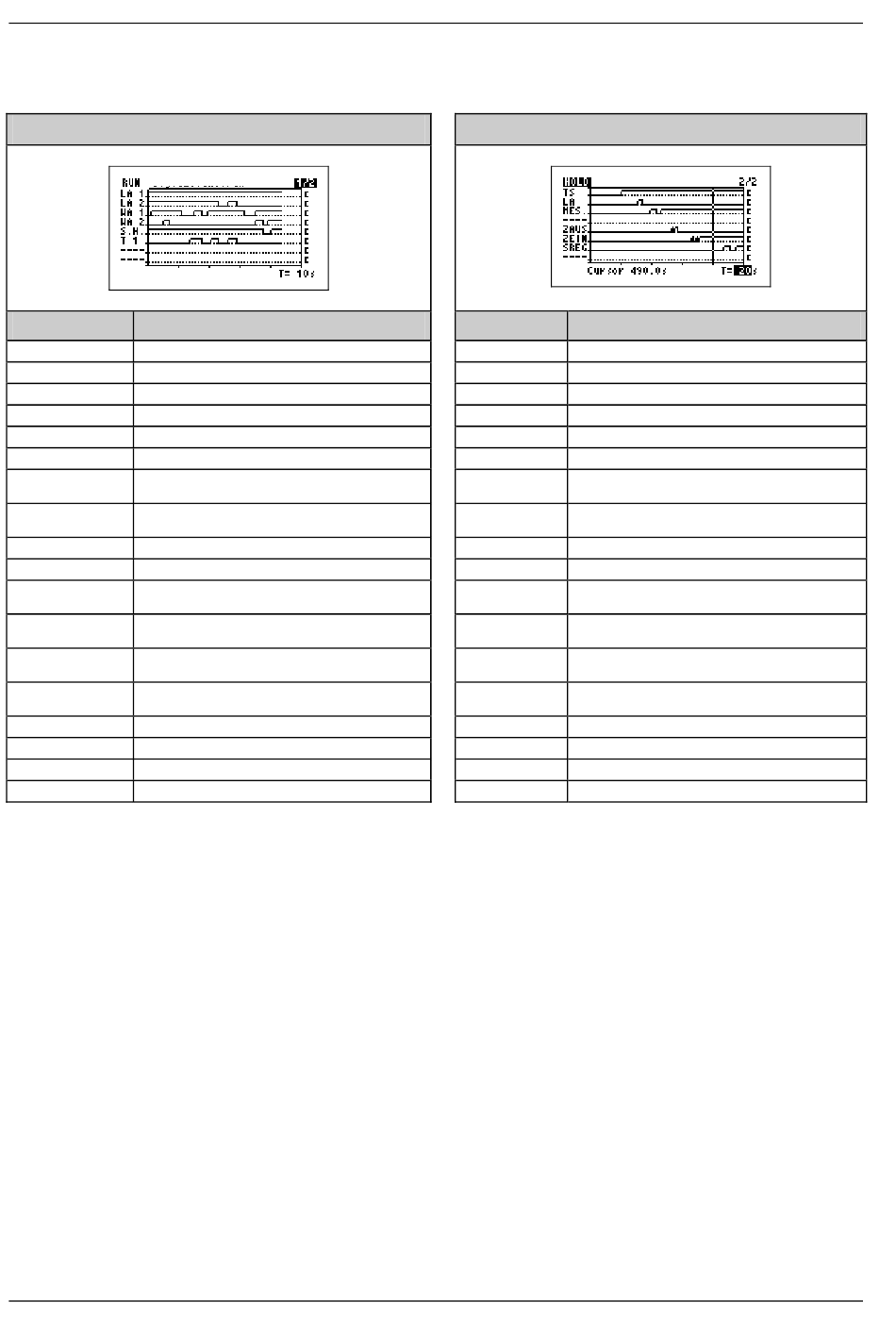

DOUBLE ACTION 235:
Designación de los canales sensores y canales actuadores
Sensores digitales
Sens. digitales
Abreviatura
Designación de canal
Brazo de carga 1 (abierto)
LA 1
Brazo de carga 2 (cerrado)
LA 2
Brazo de enrollado 1 (posición de reposo)
ZR1
Brazo de enrollado 2 (180° girado)
ZR2
Estribo de seguridad (activado/no activado)
S.H.
Paca (sobre mesa de empacado)
BALL
Rotación de rodillo (rotación)
WROT
Rotación de paca (rotación)
BROT
Cuchilla 1 posición
M 1
(en sentido de marcha cuchilla izquierda)
Cuchilla 2 posición
M 2
(en sentido de marcha cuchilla derecha)
Cuchilla 1 ¿abrir?
MO 1
(en sentido de marcha cuchilla izquierda)
Cuchilla 2 ¿abierta?
MO 2
(en sentido de marcha cuchilla derecha)
Bloqueo
VER
Ttapa trasera abierta
HECK
Densidad(pacas)
DICH
¿Cuchilla de red
NETZ
E-LINK para DOUBLE ACTION 235 / 235 PROFI
Actuadores
Actuadores
Abreviatura
Designación de canal
Válvula mesa de empacado
TS
Válvula brazo de carga
LA
Válvula cuchilla
MES.
Barrera de luz
L.S.
Desplegar cilindro
Z AUS
Plegar cilindro
Z EIN
Válvula de regulación de caudal del sistema
SREG
hidráulico (brazo de enrollado)
Válvula de regulación de caudal del sistema
WALZ
hidráulico (rodillo de la mesa)
Acoplamiento de red
NETZ
Válvula de cierre de circulación
UML
Válvula de tapa trasera 1
HK1
Válvula de tapa trasera 2
HK2
Plegar válvula distribuidora
V.E.
Desplegar válvula distribuidora
V.A.
Bomba de grasa
FETT
E-LINK – Osciloscopio
74
