Descripción técnica, directivas para el montaje, operación

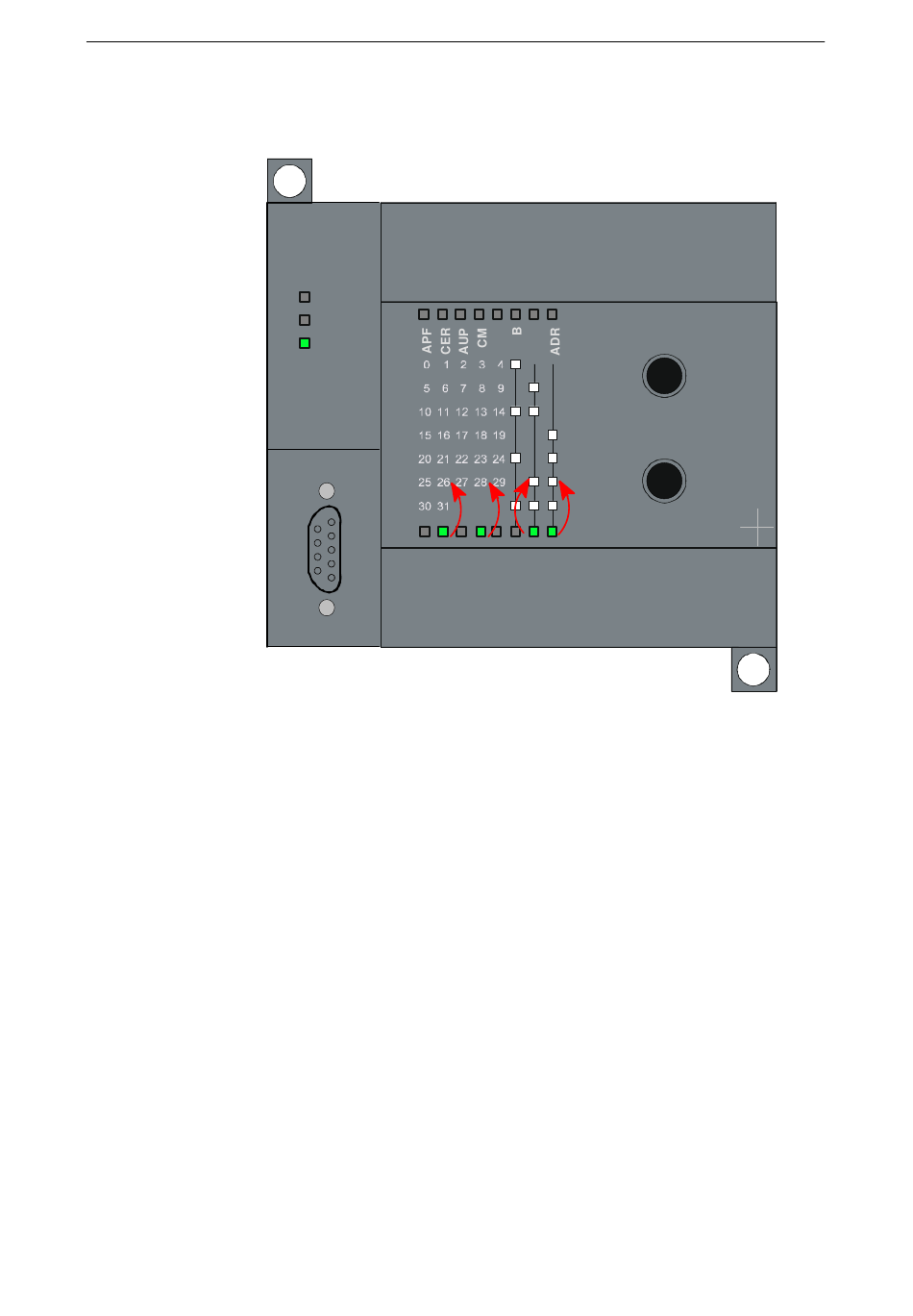

Ejemplo de una indicación de esclavos
Figura 1-4
Ejemplo de una indicación de esclavos
De la representación se puede deducir lo siguiente:
S Los LEDs de grupo (derecha) seleccionan el sexto grupo de cinco esclavos.
S Dentro de este grupo, los 5 LEDs de esclavo indican los esclavos AS−i activos, Nº 26 y
28.
S Si además está encendido el LED "B", en lugar de los esclavos 26 y 28 se indican los
esclavos 26B y 28B.
Comportamiento de los LEDs en función del modo operativo
El comportamiento de los LEDs en el modo de indicación "Indicación de esclavos" depende
del modo operativo.
S Modo de configuración
Si el Link se encuentra en el modo de configuración, todos los esclavos AS−i detectados
se indican por estar encendidos los LEDs correspondientes.
S Modo protegido
Si el Link se encuentra en el modo protegido, todos los esclavos AS−i activos se indican
por estar encendidos los LEDs correspondientes.
22
SIEMENS
SF
BF
PWR
DP AS/INTERFACE LINK 20E
SET
DISPLAY
6GK1 415/2AA10 V3.0
Orificio de fija-
ción
para
montaje mural
DP/AS−Interface Link 20E
C79000−G8978−C235−01
X 2
3 4
Edición 08/2008
