Conectores de la placa base

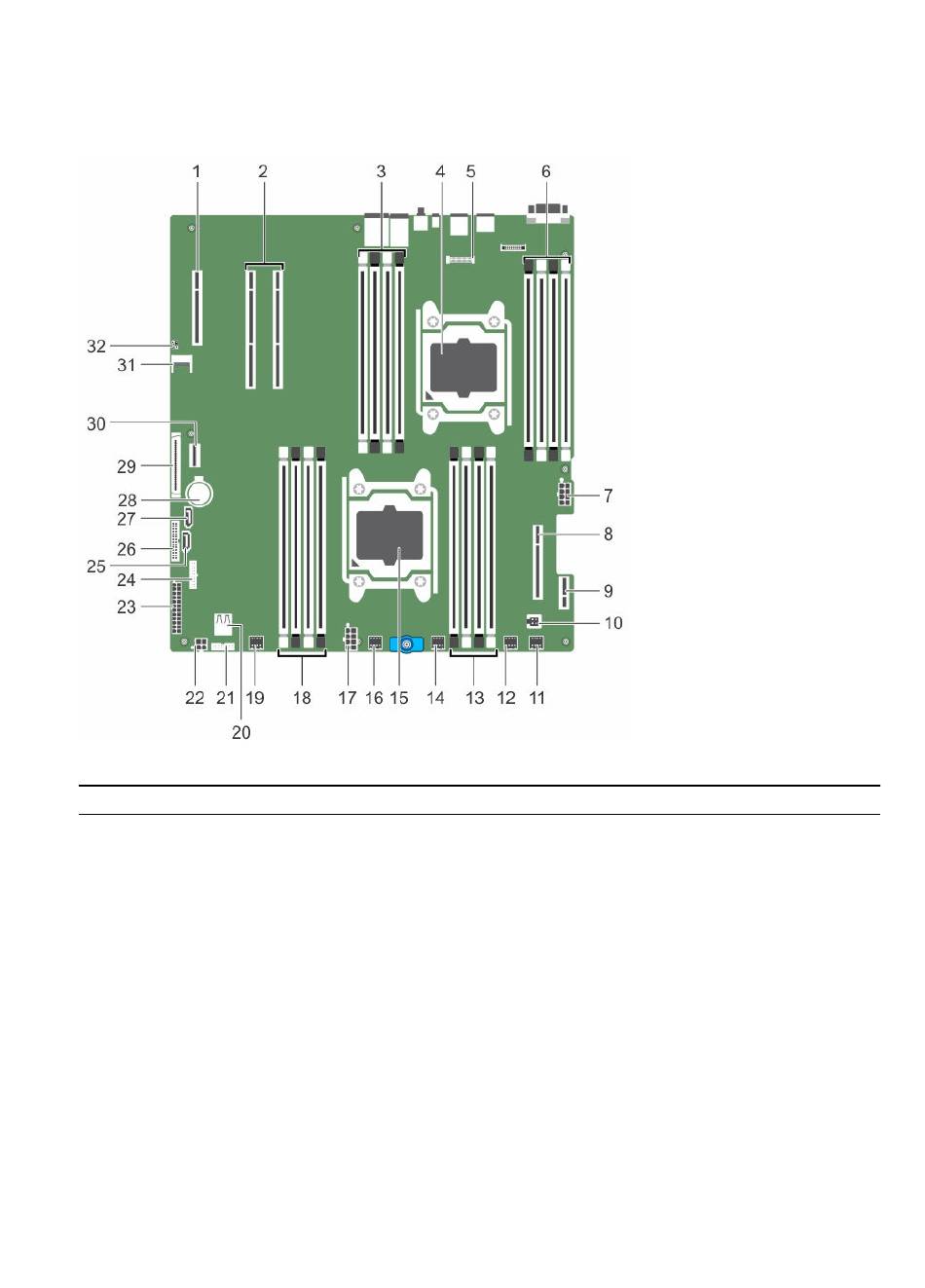

Ilustración 56. Conectores y puentes de la placa base
Elemento Conector
1 PCIE _G2_X4 (PCH)
2 PCIE_G3_X16 (CPU1)
3 B1, B5, B2, B6
4 CPU2
5 J-AMEA
6 B8, B4, B7, B3
7 CPU2_PWR_C (P3)
8 Int_PCIE_G3_X8 (CPU2)
9 IDSDM
10 INTRUSION
Descripción
Ranura PCIE 3 (x4)
Ranuras PCIe 2 y ranura PCIe 1 (la ranura
PCIe está más cerca del zócalo CPU2)
DIMM para canales de CPU2 0 y 1
Zócalo del procesador 2
Conector de la tarjeta de puertos iDRAC
DIMM para canales de CPU2 2 y 3
Conector de alimentación de CPU2
Ranura PCIe interna
Módulo SD dual interno
Conector del interruptor de intrusiones
