Instalación Del Panel De Control - Dell E20S Serie Manual Del Propietário

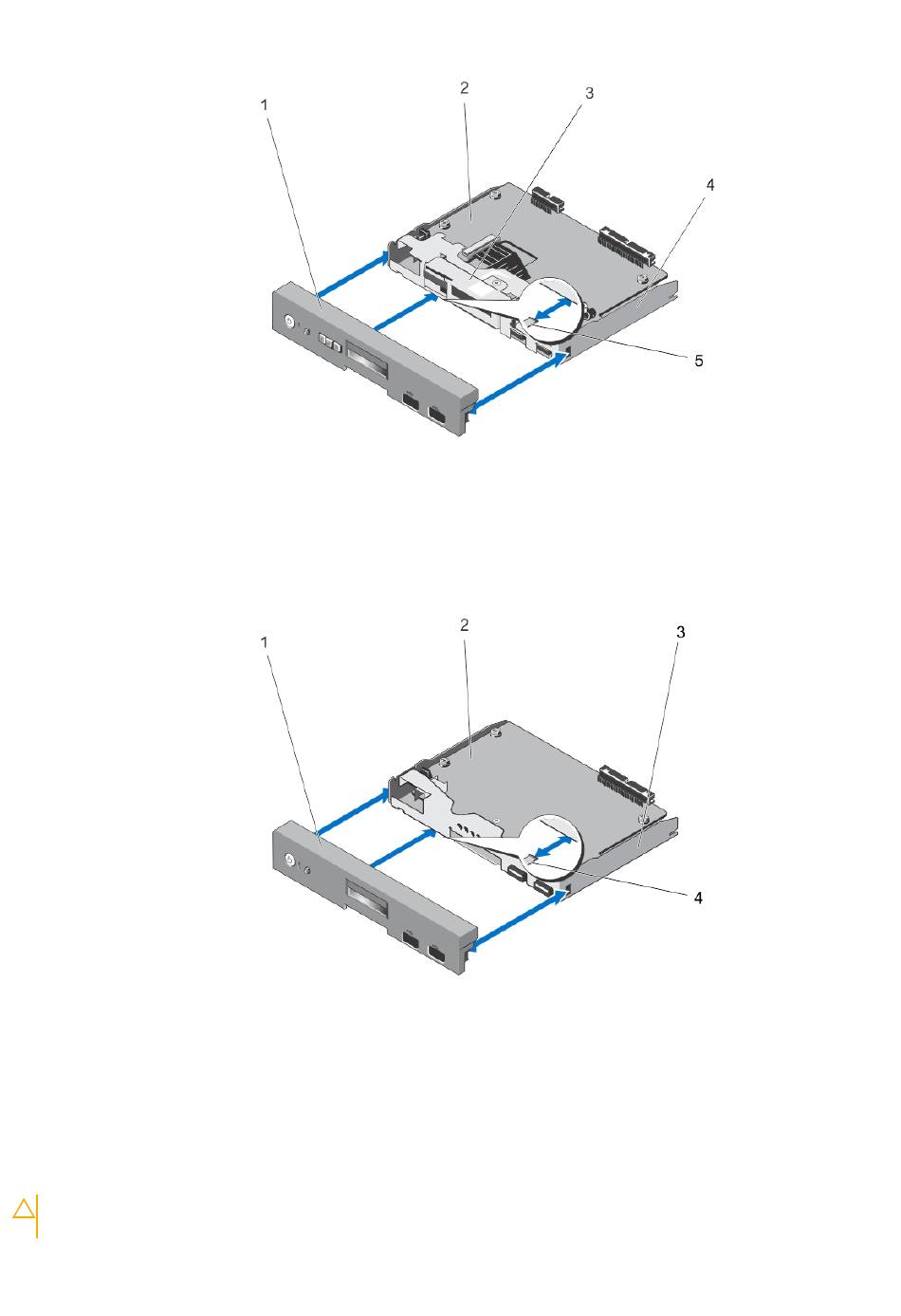

Ilustración 62. Extracción e instalación de la placa del panel de control en sistemas con módulo LCD
1. Panel de control
3. módulo LCD
5. Lengüetas (3)
Ilustración 63. Extracción e instalación del panel de control en sistemas con indicadores de diagnóstico
1. Panel de control
3. Ensamblaje del panel de control
Instalación del panel de control
PRECAUCIÓN: Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio autorizado. El
usuario debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en la
106 Instalación de los componentes del sistema
2. Placa del panel de control
4. Ensamblaje del panel de control
2. Placa del panel de control
4. Lengüetas (3)
