4 Instalación

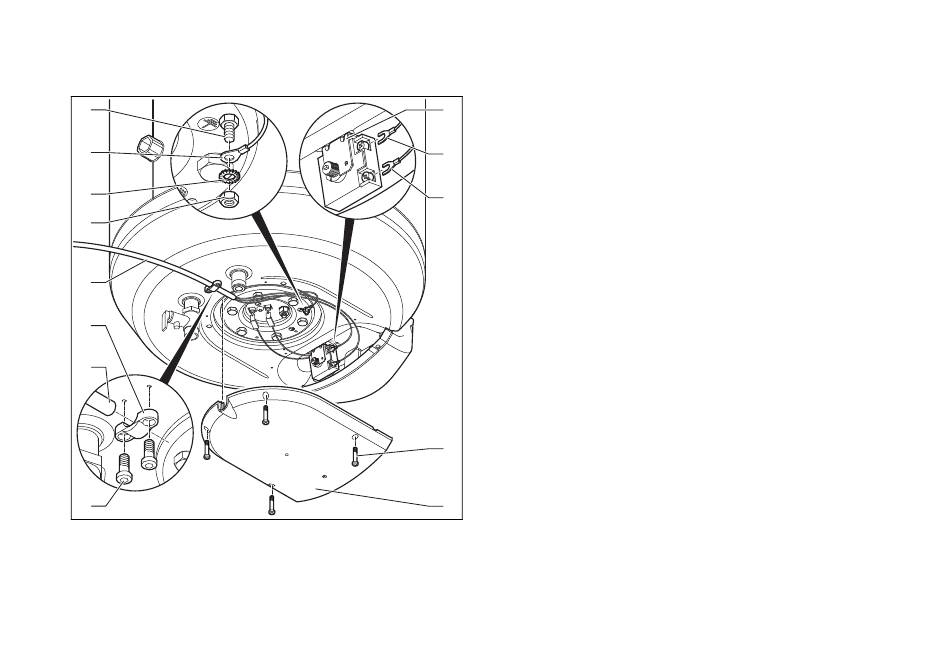

4.4 Montaje del cable de suministro del
calentador de inmersión eléctrico
9
8
7
6
4
5
4
3
1 Tornillos de sujeción de
la tapa
2 Tapa
10
10
11
12
1
2
3 Tornillos de sujeción de
la descarga de tracción
4 Cable de conexión
5 Descarga de tracción
6 Tuerca para la conexión
del conductor de protec-
ción
7 Arandela dentada para
la conexión del conduc-
tor de protección
8 Terminal del conductor
de protección
1. Desatornille la tapa (2) con los tornillos de sujeción (1).
2. Pase el cable de suministro (4) a través de la descarga
de tracción (5).
3. Atornille la descarga de tracción (5) con los tornillos de
sujeción (3) al acumulador.
4. Retire el aislamiento de los tres conductores del cable
de suministro (4).
5. Encaje terminales de cable adecuados en los conducto-
res.
–
Fase: En forma de horquilla o de barra (11, 12)
–
Conductor neutro: En forma de horquilla o de
barra (11, 12)
–
Conductor de protección: Redondo (8)
6. Atornille el terminal del conductor de protección (8) a la
conexión del conductor de protección (9).
–
Material de trabajo: Tuerca, 1 pza.
–
Material de trabajo: Arandela dentada, 1 pza.
7. Atornille los terminales de la fase y del conductor neu-
tro (11, 12) a los bornes roscados del limitador de tem-
peratura de seguridad (10).
Instrucciones de instalación y mantenimiento actoSTOR 0020258360_00
9 Conexión del conductor
de protección
10 Limitador de tempera-
tura de seguridad (STB)
11 Terminal de la fase o
del conductor neutro
12 Terminal de la fase o
del conductor neutro
