Honeywell Home PROSiXMINI Guía Rápida De Instalación

Quick Installation Guide
This wireless door / window sensor is intended
for use with Honeywell Home controls that
support PROSiX™ series devices.
Magnet Gap: Wood = 1.15 in. (29.21mm)
Steel = 0.52 in. (13.21mm)
Enroll
You must enroll the device in the control. Refer to the
control's programming instruction for detailed procedures.
After enrolling, verify adequate signal strength by
conducting a sensor test (see the controller's
instructions) with the device in its intended
mounting location. Adjust the device location and
orientation as necessary.
Signal Strength: Range of 1-4 bars (green);
Should be minimum 1 green bar for the zone being
programmed.
Once enrolled, the device cannot be used with
another system until it is removed from the current
controller. See the controller's instructions.
NOTE: After mounting you can use the Sensor
Location feature (if available) to confirm device
location. In programming mode, select a zone and
the respective sensor LED lights.
Guide d'installation rapide
Ce contact de porte / fenêtre sans fil est conçu pour être utilisé
avec les panneaux de commande Honeywell Home qui
supportent les dispositifs de la série PROSIX
Écart de l'aimant : Bois = 1.15 in. (29.21mm)
Acier = 0.52 in. (13.21mm
Enrôlement
Vous devez inscrire le dispositif dans les commandes.
Consultez les instructions de programmation des
commandes pour obtenir les procédures détaillées.
Après l'enrôlement, vérifiez la puissance du signal adéquate
en effectuant un test de capteur (voir les instructions du
panneau de commande) avec le dispositif dans son
emplacement de montage prévu. Au besoin, modifiez
l'emplacement ou l'orientation du dispositif.
Force du signal: devrait avoir au minimum 1 barre verte
pour la zone programmée.
Une fois enrôlé, le dispositif ne peut pas être utilisé avec un
autre système avant d'avoir été supprimé du panneau
actuel. Reportez-vous aux instructions du panneau.
NOTE : Après le montage, vous pouvez utiliser la fonction
d'emplacement du détecteur (si disponible) pour confirmer
l'emplacement du détecteur. En mode programmation,
sélectionnez une zone et le voyant du capteur respectif
s'allume.
Guía Rápida de Instalación
Este sensor inalámbrico para puerta / ventana, ha sido
diseñado para usarse con los controles Honeywell Home
MC . compatibles con los dispositivos de la serie PROSiX™.
Espacio del imán: Madera = 1.15 in. (29.21mm)
Acero = 0.52 in. (13.21mm)
Enrolar
Debe registrar el dispositivo en el control. Consulte la
instrucción de programación del control para ver los
procedimientos detallados.
Una vez registrado, verifique la intensidad de señal
adecuada realizando una prueba de sensor (ver las
instrucciones del controlador) con el dispositivo en la
ubicación deseada. Ajuste la ubicación y orientación del
dispositivo según sea necesario.
Intensidad de la señal: Rango de 1-4 barras (verde); Debe
ser mínimo 1 barra verde para la zona que se está
programando.
Una vez registrado, el dispositivo no se puede usar con otro
sistema hasta que sea removido del controlador actual. Ver las
instrucciones del controlador.
NOTA : Después de montar el sensor, puede utilizar la
pantalla de localización (si está disponible) de sensores
para confirmar la ubicación del dispositivo. En el modo de
programación, seleccione una zona y el respectivo LED de
sensor se encenderá.

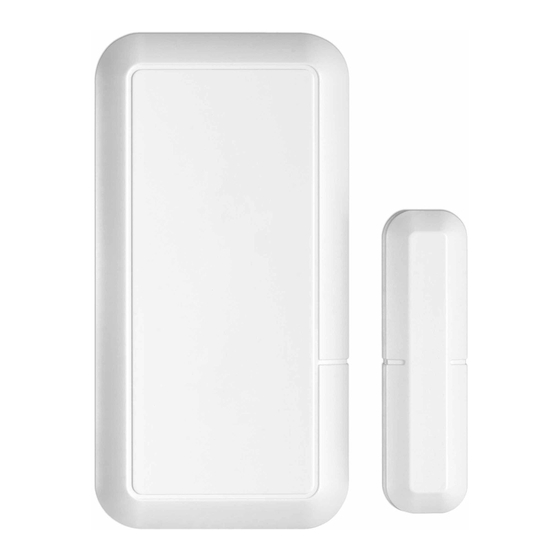

PROSiXMINI
Wireless Door/Window Sensor
Guia rápido de instalação
Este sensor sem fio de porta /janela deve ser usado
com controles Honeywell Home compatíveis com
dispositivos da série PROSiX™.
Distância do ímã: Madeira = 1.15 in. (29.21mm)
Aço = 0.52 in. (13.21mm)
Registrar
Você deve registrar o dispositivo no controle. Consulte a
instrução de programação do controle para ver o
procedimento detalhado.
Após o registro, verifique a intensidade do sinal adequado ao
realizar um teste de sensor (consulte as instruções do
controlador) com o dispositivo na localização de montagem
pretendida. Ajuste, se necessário, o posicionamento e a
orientação do dispositivo.
Força do Sinal: intervalo de 1-4 barras (verde); deve ter, no
mínimo, uma barra verde para a zona em programação.
Uma vez registrado, o dispositivo não pode ser usado com outro
sistema até que seja removido do controlador atual. Consulte as
instruções do controlador.
NOTA: Após a montagem, você pode usar o recurso Sensor
Location (se disponível) para confirmar a localização do
dispositivo. No modo de programação, selecione uma zona e a
luz LED do respectivo sensor acenderá.
