Resumen de contenidos para SOMFY FTS
- Página 1 somfy.es...
- Página 2 CABEZA ídem operador HiPro LT FINES DE CARRERA ídem operador HiPro LT MOTOR ídem operador HiPro LT LOS FRENOS estático y dinámico REDUCTOR ídem operador HiPro LT EJE DE SALIDA ídem operador HiPro LT 2 - FTS -...
-
Página 3: Principio De Funcionamiento
- Un módulo electrónico en el que se determinan las órdenes hacia el sistema, así como las tensiones estática dinámica ejercidas sobre operadores. Estos tres elementos son indisociables y depende de cada uno de ellos el correcto funcionamiento de la instalación. 3 - FTS -... -
Página 4: Características

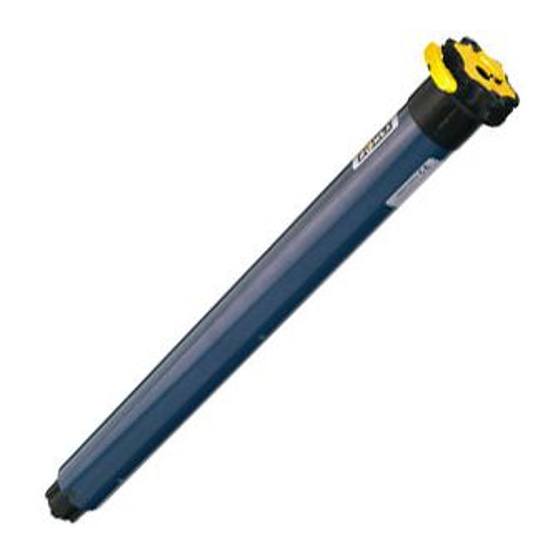

Características Características Operadores Operadores SOMFY HiPro FTS LT 50 y FTS LT - Reglaje rápido de los finales de carrera. - 6 posibles orientaciones de la cabeza del operador. - Compatible con accesorios de HiPro LT 50 y LT -Capacidad fin de carrera: 41 vueltas para FTS LT 50 y 31 vueltas para FTS LT 60. -
Página 5: Características Del Módulo
- Contacto de seguridad. -Seguridad térmica: desconexión de la alimentación a los operadores en caso de que uno de ellos active el térmico. - Desembrague simultáneo de los frenos. 5 - FTS -... -
Página 6: Configuraciones
- El sentido de enrollamiento de la lona o de la cinta (enrollamiento por arriba o por abajo). Cada configuración necesitará un reglaje de fin de carrera y una conexión específica. 1 : Los dos operadores a la izquierda. 2 : Los dos operadores a la derecha. 6 - FTS -... - Página 7 Instalación Configuraciones 3 : Operador lona a la izquierda y operador cinta a la derecha. 4 : Operador lona a la derecha y operador cinta a la izquierda. 7 - FTS -...
-
Página 8: Finales De Carrera De Operador Cinta O Lona
REGLAJE PUNTO BAJO 1- Posicionar el toldo en la posición deseada. 2- Desenclavar el botón del operador de cinta correspondiente al sentido de enrollamiento. 3- Desenclavar el botón del operador de lona correspondiente al mismo sentido de giro. 8 - FTS -... -
Página 9: Regulación Del Módulo
Tensión débil sobre el operador cinta. Tensión dinámica sobre operador cinta. Tensión débil sobre el operador lona. Desembrague simultáneo de los frenos. Utilizable durante la instalación. Relaja los frenos en ambos operadores. 9 - FTS -... - Página 10 /seguridad . Nota: A través de las conexiones por doble pulsador del sistema FTS no se puede realizar una línea BUS que agrupe los módulos entre si. Esto provocaría realimentaciones entre módulos funcionamiento de la instalación.
-
Página 11: Procedimiento
Instalación Procedimiento 1 - Verificar que el sistema FTS elegido se corresponde con el preconizado en los ábacos de selección . 2 - Preparar los ejes motorizados según las instrucciones de montaje habituales. 3 - Enclavar los botones del final de carrera de ambos operadores. - Página 12 Atención: Asegurar bien los anclajes de todo el sistema. 12 - Si es necesario realizar un reajuste de las cintas, relajar ambos frenos mediante el botón de desembrague de los frenos situado en el módulo electrónico. 12 - FTS -...
-
Página 13: Esquema Eléctrico
A.- Dos operadores derecha, enrrollamiento cinta y tela por arriba Atención: - No olvidar de conectar los hilos de tierra. - La sección de los hilos dependerá del número y de la potencia de los operadores. ESQUEMA ELÉCTRICO 13 - FTS -... - Página 14 B.- Operador lona a la derecha y operador cinta a la izquierda, enrollamiento de cinta y tela por arriba. Atención: - No olvidar de conectar los hilos de tierra. - La sección de los hilos dependerá del número y de la potencia de los operadores. ESQUEMA ELÉCTRICO 14 - FTS -...
- Página 15 C.- Operador lona a la izquierda y operador cinta a la derecha, enrollamiento de cinta y tela por arriba. Atención: - No olvidar de conectar los hilos de tierra. - La sección de los hilos dependerá del número y de la potencia de los operadores. ESQUEMA ELÉCTRICO 15 - FTS -...
- Página 16 D.- Dos operadores a la izquierda, enrollamiento de cinta y tela por arriba Atención: - No olvidar de conectar los hilos de tierra. - La sección de los hilos dependerá del número y de la potencia de los operadores. ESQUEMA ELÉCTRICO 16 - FTS -...
-
Página 17: Ejemplo De Conexión
Ejemplo de Conexión Dos Operadores a la Derecha 17 - FTS -...
