Esquema de la placa

Modelo 230 V AC

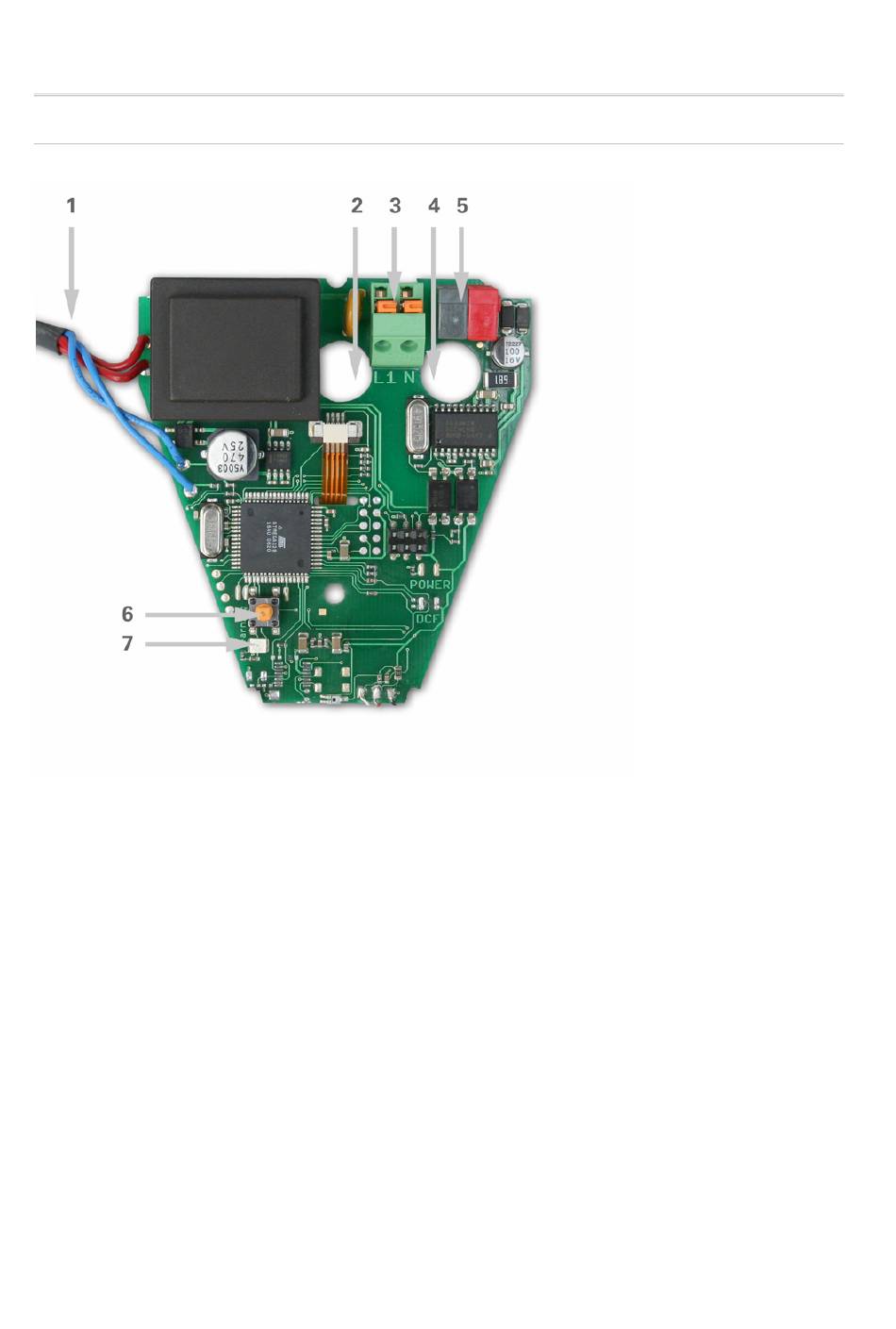

Gráfico 1
1 Conexión por cable al sensor de precipitación en la tapa de la caja
2 Apertura para el cable de la fuente de alimentación
3 Clema de conexión rápida para la fuente de alimentación (230 V AC), apropiada
para cable rígido de hasta 1,5 mm² o flexible.
4 Apertura para el cable de Bus
5 Clema de Bus KNX +/-
6 Botón de programación
7 LED de programación
