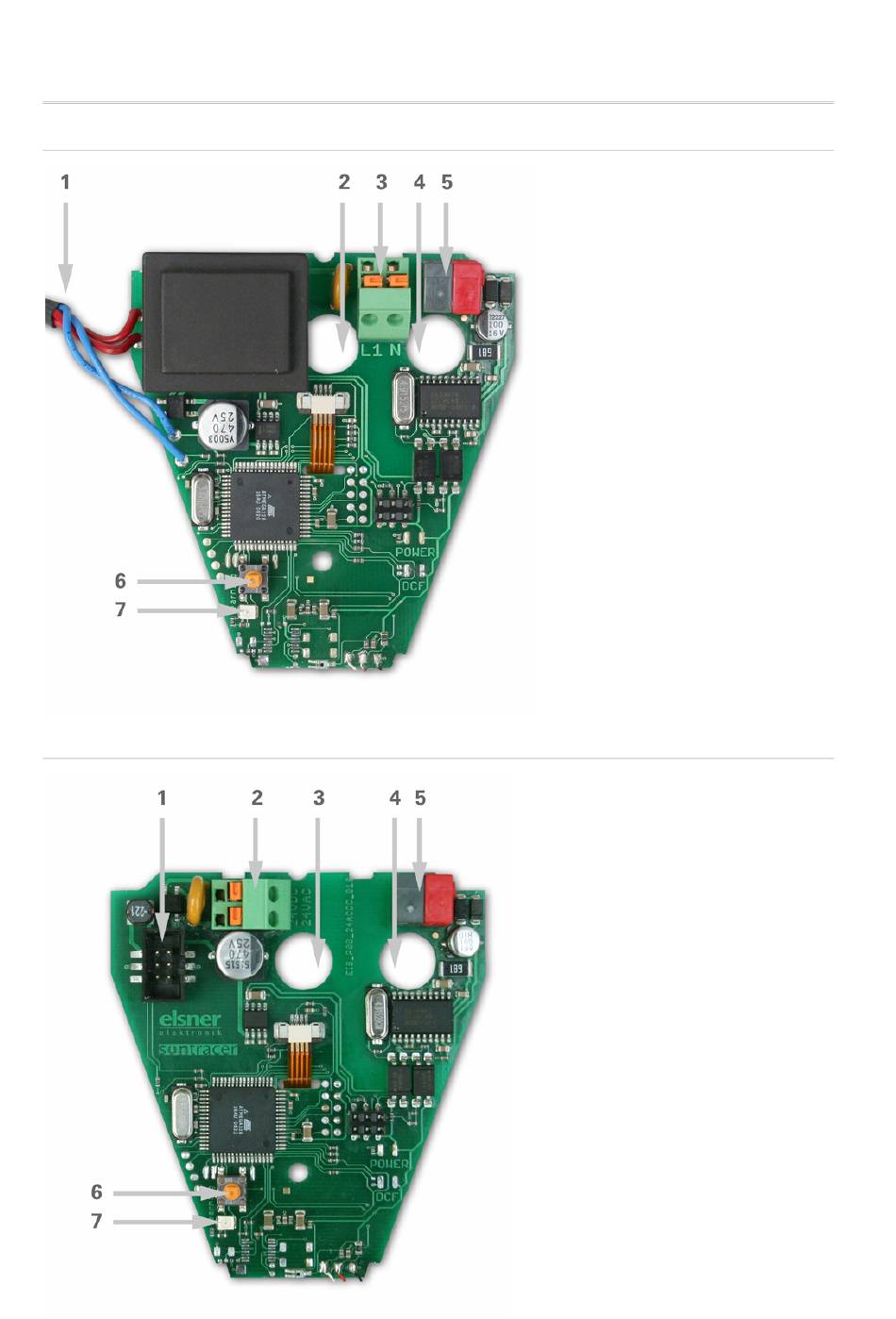

Esquema de la placa

Modelo 230 V AC

Modelo 24 V DC

4
Gráfico 1
1 Conexión por cable al
sensor de precipitación
en la tapa de la caja
2 Apertura para el cable
de la fuente de
alimentación
3 Clema de conexión
rápida para la fuente de
alimentación (230 V AC),
apropiada para cable
rígido de hasta 1,5 mm²
o flexible.
4 Apertura para el cable
de Bus
5 Clema de Bus KNX +/-
6 Botón de programación
7 LED de programación
Gráfico 2
1 Conexión por cable al
sensor de precipitación en
la tapa de la caja
2 Clema de conexión rápida
para la fuente de
alimentación (24 V DC/
20 V AC), apropiada para
cable rígido de hasta
1,5 mm² o flexible.
3 Apertura para el cable de la
fuente de alimentación
4 Apertura para el cable de
Bus
5 Clema de Bus KNX +/-
6 Botón de programación
7 LED de programación
