Instalación del disipador de calor
1. Coloque el disipador de calor en la placa base.
2. Apriete los tornillos que fijan el disipador de calor al equipo.
3. Coloque:
a. la batería
b. la cubierta de la base
4. Siga los procedimientos que se describen en

placa de LED

Extracción de la placa de LED
1. Siga los procedimientos que se describen en
2. Extraiga:
a. la cubierta de la base
b. la batería

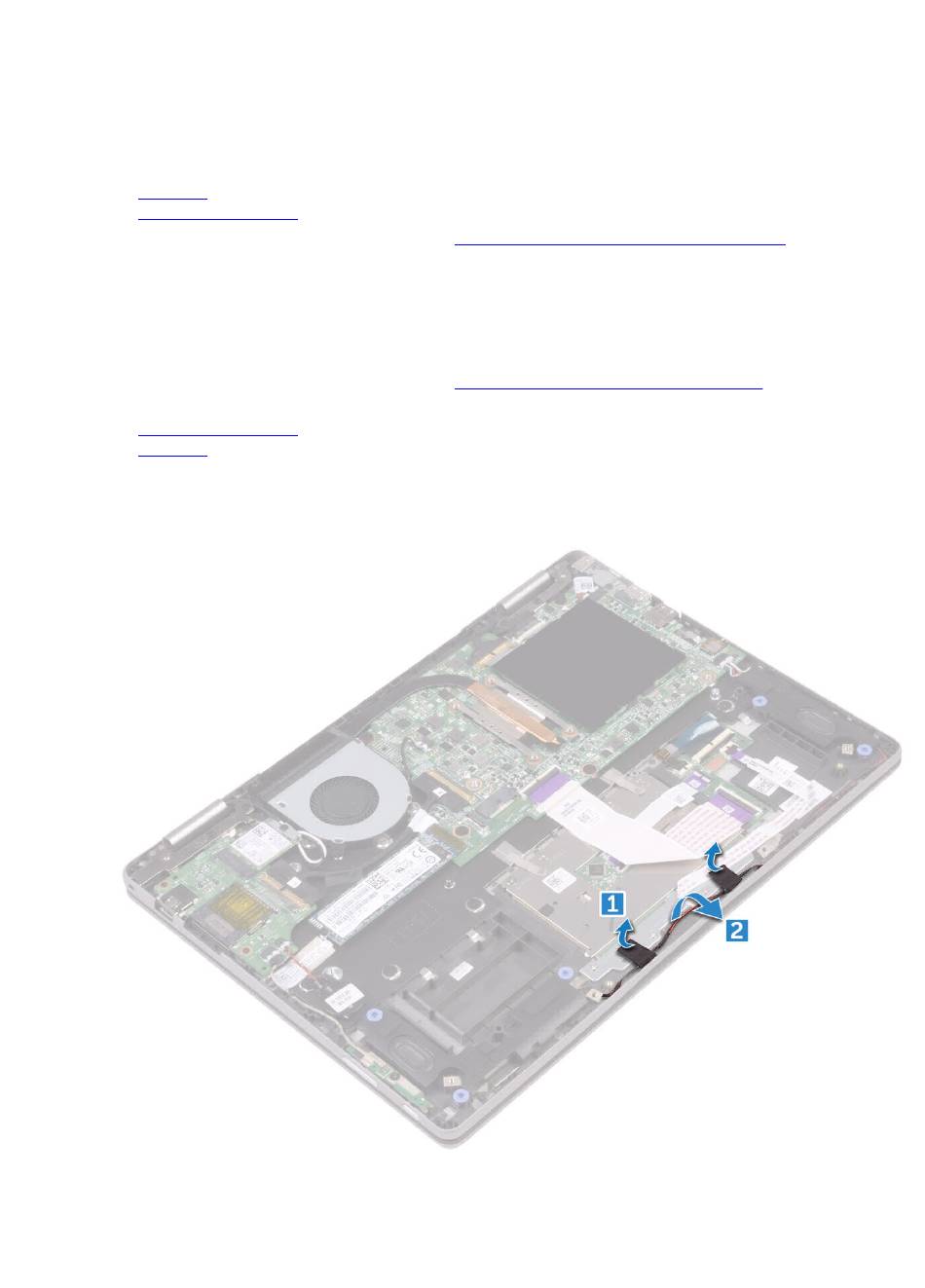

3. Para soltar la placa de LED, realice lo siguiente:
a. Despegue la cinta adhesiva para acceder al cable del altavoz [1].
b. Suelte el cable del altavoz del equipo [2].
