Embrague /Cadena - Guerrero GMX200 Manual Del Usuario

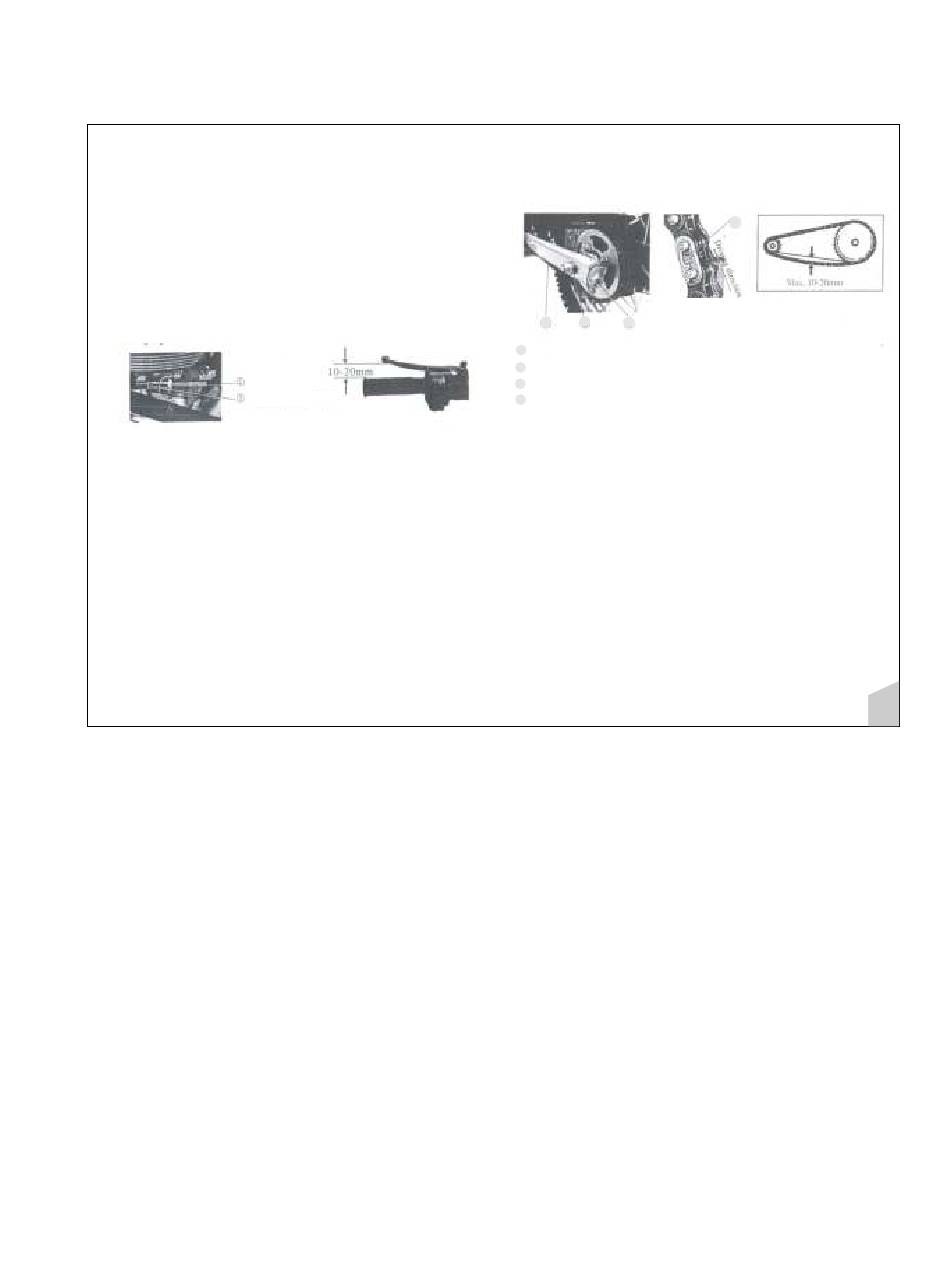

Registro del Embrague.
La palanca del embrague debe tener un juego
libre de entre 10 y 20mm. Para registrar dicho valor,
afloje la tuerca-seguro (1) y acorte o alargue el
cable de embrague (2) según sea necesario.
Cadena de Transmisión.
La tensión, el estado de desgaste y la lubricación
de la cadena de transmisión deberá revisarse
periódicamente para prolongar la vida útil y la
seguridad del vehículo.
Si la cadena está excesivamente sucia tendrá que
retirar la misma para limpiarla. Recuerde siempre
colocar el seguro de cadena (1) de manera que el
lado cerrado apunte en el sentido de rotación de la
misma. Se aconseja lubricar la cadena seguido y
reemplazarla apenas muestre signos de desgaste.
3
4 2
Seguro de Cadena
1
Tornillo de ajuste (uno de cada lado).
2
Eje de rueda trasero.
3
Cadena
4
Freno Delantero.
El freno delantero se acciona a través de la palanca de
freno del manillar derecho. Verifique periódicamente el
nivel de líquido de freno a través del ojo de buey (2) y
el grado de desgaste del caliper de freno a través del
indicador (1). Si ambos elementos están dentro de los
límites permitidos, controle el juego libre de controle
que el juego libre del mismo esté entre 10 y 20 mm.
Si debe registrar proceda de al siguiente manera:
Primero, bombee varias veces la palanca y mantenga la
misma apretada. Libere lentamente el tornillo de purge
y permita que salga un poco de líquido de freno.
Luego ajuste el tornillo de purge y controle el juego
libre nuevamente. Repita hasta lograr el valor deseado.
1
9
