Resumen de contenidos para Makita 3601B
Página 1

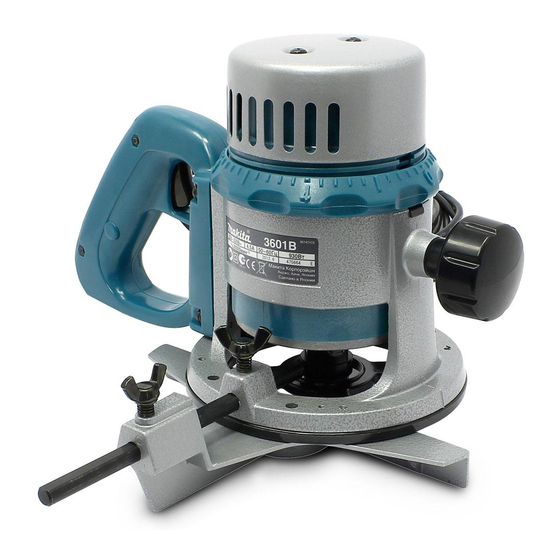

MANUAL DE INSTRUCCIONES Fresadora 3601B 005038 DOBLE AISLAMIENTO ADVERTENCIA: Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta. GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
ESPECIFICACIONES Modelo 3601B Diámetro de pinza 12 mm o 1/2” 23.000 o 26.000 –1 Velocidad en vacío (min (Consulte la placa de características de la herramienta) Longitud total 190 mm Peso neto 3,6 kg Clase de seguridad • Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
Para países europeos solamente con conexión a la red eléctrica (con cable) o Declaración de conformidad CE herramienta eléctrica de funcionamiento a Makita Corporation como fabricante batería (sin cable). responsable declara que la(s) siguiente(s) Seguridad en el área de trabajo máquina(s) de Makita:...
Página 4
5. Evite tocar con el cuerpo superficies Seguridad personal conectadas a tierra o puestas a tierra 11. Esté alerta, concéntrese en lo que esté tales como tubos, radiadores, cocinas haciendo y emplee el sentido común y refrigeradores. Si su cuerpo es puesto cuando utilice herramienta...
17. Si dispone de dispositivos para la 23. Mantenga los implementos de corte conexión de equipos de extracción y afilados y limpios. Los implementos de recogida polvo, asegúrese corte bien mantenidos con los bordes de conectarlos y utilizarlos debidamente. corte afilados son menos propensos a La utilización de estos dispositivos reduce estancarse y más fáciles de controlar.
3. Póngase protección para los oídos 17. Algunos materiales contienen durante los periodos de operación sustancias químicas que podrán ser prolongados. tóxicas. Tenga precaución para evitar la inhalación de polvo y el contacto con la 4. Maneje las fresas con mucho cuidado. piel.
Ponga la herramienta sobre una superficie Para herramienta con botón de bloqueo plana. Gire el anillo graduado hasta que haga Para poner marcha herramienta, contacto con la base. Afloje el pomo. Gire el simplemente apriete el interruptor de gatillo. anillo graduado hasta que la fresa toque Suelte el gatillo para parar.
MONTAJE Cuando haga corte de bordes, la superficie de la pieza de trabajo deberá estar en el costado izquierdo de la fresa en la dirección de PRECAUCIÓN: avance. • Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de realizar cualquier trabajo...
Guía recta La guía de plantilla contiene un manguito a través del cual pasa la fresa, permitiendo utilizar la herramienta con patrones de plantilla. Para instalar la guía de plantilla, atorníllela en la placa base. 1. Placa base 2. Guía de plantilla 005043 La guía recta se utilizará...
Guía de recorte (Accesorio) Conexión de un aspirador 1. Manguera de aspirador 2. Aspirador 005047 006286 Con la guía de recorte se podrán hacer 1. Destornillador fácilmente recortes, cortes curvados en 2. Tornillo chapas de muebles y otros cortes por el estilo. 3.
Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones y cualquier otro 1. Marca de límite mantenimiento o ajuste deberán ser realizados en Centros o Servicios de fábrica Autorizados por Makita, empleando siempre piezas de repuesto de Makita. ACCESORIOS PRECAUCIÓN: 001145 Extraiga e inspeccione las escobillas de •...
Página 12
Fresas Fresa de ranura en “V” Fresa recta 005118 005116 θ 1/4” 90° Fresa canteadora con punta de broca 1/4” 1/2” 1/2” 005120 1/4” 1/4” Fresa de ranura en “U” Fresa canteadora doble con punta de broca 005117 005121...
Página 13
Fresa de machi-hembrado Fresa redondeadora cóncava 005123 005129 Fresa molduradora Fresa canteadora con cojinete de bolas 005125 005130 1/4” Fresa biseladora Fresa redondeadora con cojinete de bolas 005126 005131 θ 30° 45° 60° 1/4”...
Página 14
Fresa biseladora con cojinete de bolas Fresa redondeadora cóncava con cojinete de bolas 005132 005134 θ 45° 1/4” 60° Fresa de moldura romana con cojinete de Fresa redondeadora con cojinete de bolas bolas 005133 005135...
Página 16
Makita Corporation Anjo, Aichi, Japan 883011G022...
