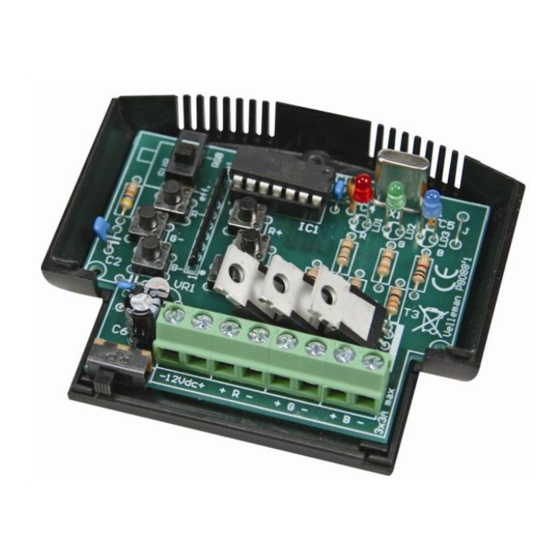

K8088
RGB controller..........................................................................................3
Contrôleur RGB ........................................................................................9
RGB controller........................................................................................15
Controlador RGB ...................................................................................21
H8088-B1

Publicidad

Tabla de contenido
loading

Manuales relacionados para Velleman K8088

Resumen de contenidos para Velleman K8088

  • Página 1 K8088 RGB controller..................3 Contrôleur RGB ..................9 RGB controller..................15 Controlador RGB ...................21 H8088-B1...

  • Página 3: Specificaties

    RGB CONTROLLER Uiterst geschikt voor gebruik met de flexibele ledstrips zoals de RGB LED strip (ordernr. LDB1-HS3027AC) SPECIFICATIES : geschikt voor zowel gloeilampen als leds intensiteit per kanaal instelbaar effecten met plotse overgang: loopeffect, stroboscoop, kleurlus, enz. effecten met geleidelijke overgang: kleurovergang, vlameffect, willekeurige kleur, trage uitschakeling, enz. snelheid van de effecten over een groot bereik regelbaar mosfet uitgangen laatst gebruikte effect en snelheid kan worden gememoriseerd...

  • Página 4: Alvorens Te Beginnen

    ALVORENS TE BEGINNEN Zie ook de algemene handleiding voor soldeertips en andere algemene informatie. Benodigdheden om de kit te bouwen: Kleine soldeerbout van max 40W. Dun 1mm soldeersel, zonder soldeervet. Een kleine kniptang. 1. Monteer de onderdelen correct op de print zoals in de illustraties. 2.
  • Página 5 Monteer de spanningsregelaar. 10. Monteer de schroefconnectoren. 11. Monteer de elektrolytische condensator. Let op de polariteit! 12. Monteer het kristal. 13. Monteer de LEDs. Let op de polariteit! 14. Monteer de transistors en buig deze om zoals in de figuur. 15.
  • Página 6 Ledstrip met gemeenschappelijke anode (+): sluit de gemeenschappelijke anode aan de (+) van de 12VDC voeding. Sluit de kathode (-) van elk kleur aan de (-) van de R,G of B op de K8088. Plaats een jumper voor R4, R5 en R6.
  • Página 7 Voorbeeld: Rode led, spanningsval van 1.7V, vereiste stroom: 20mA Berekening weerstand: (12V-1.7V) / 0.020 = 515 ohm (kies voor de dichtst bijzijnde waarde, bv. 560 ohm) Berekening weerstandvermogen: (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (kies voor een weerstand van 0.25W) GEBRUIK: RGB-modus (modusschakelaar in stand 'RGB') In deze modus kunt u een eigen kleur samenstellen door de intensiteit van elk kanaal te wijzigen.
  • Página 8 Effect # Omschrijving Selecteer een statische kleur met knoppen (12) en (13) Statische kleuren Kleuren: Rood - Groen - Rood/Groen - Blauw - Rood/Blauw - Groen/Blauw - Rood/Groen/Blauw Sequentiële kleuren Idem als hierboven maar met automatische sequentie Sequentiële primaire kleuren Rood - Groen –...

  • Página 9: Donnees Techniques

    CONTRÔLEUR RGB Convient parfaitement pour usage avec des flexibles à LED comme p.ex. les flexibles RGB à LED (ordernr. LDB1-HS3027AC) SPECIFICATIONS : convient pour des ampoules à incandescence comme pour des LED intensité réglable par canal effets à transition directe: poursuite, stroboscope, boucles, etc. effets à...

  • Página 10: Avant De Commencer

    AVANT DE COMMENCER Lisez également les astuces pour le soudage et d'autres infos générales dans la notice. Matériel nécessaire pour le montage du kit: Petit fer à souder de max. 40W. Fine soudure de 1mm, sans pâte à souder. Petite pince coupante. 1.
  • Página 11 Montez le régulateur de tension VR1. 10. Montez les borniers à vis. 11. Montez le condensateur électrolytiques. Attention à la polarité ! 12. Montez le cristal. 13. Montez les LEDs. Attention à la polarité ! 14. Montez les transistors et pliez les transistors comme illustré. 15.
  • Página 12 Flexibles à LED à anode commune (+) : Raccordez l'anode commune au (+) de l’alimentation 12VCC. Raccordez la cathode (-) de chaque couleur au (-) du R,G ou B sur le K8088. Placer un cavalier pour R4, R5 et R6.
  • Página 13 Exemple : LED rouge, chute de 1.7V, courant nécessité de 20mA Calcul de la résistance : (12V-1.7V) / 0.020 = 515 ohms (choisissez la valeur la plus proche, p.ex. 560 ohms) Calcul de la puissance de la résistance : (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (choisissez une résistance de 0.25W) EMPLOI Mode RGB : (sélecteur de mode en position "RGB") Ce mode permet de composer une couleur en réglant l’intensité...
  • Página 14 Effect # Description Sélectionnez une couleur statique avec les boutons (12) et (13) Couleur statique Couleurs: Rouge – Vert – Rouge/Vert – Bleu – Rouge/Bleu – Vert/Bleu – Rouge/Vert/Bleu Couleurs séquentielles Voir ci-dessus, excepté séquence automatique Couleurs primaires séquentielles Séquence Rouge – Vert – Bleu Couleur en fondu Fondu Rouge –...

  • Página 15: Technische Eigenschaften

    RGB CONTROLLER ideal für den Gebrauch mit flexiblen LED-Streifen, z.B. RGB LED-Streifen (ordernr. LDB1-HS3027AC) TECHNISCHE EIGENSCHAFTEN : eignet sich für Glühlampen und LEDs Intensität pro Kanal einstellbar Effekte mit sofortigem Übergang: Running light, Stroboskop, Farbschleife, usw. Effekte mit allmählichem Übergang: Farbwechsel, Flammeneffekt, beliebige Farbe, langsame Ausschalten, usw. Geschwindigkeit der Effekte über einen großen Bereich regelbar Mosfet-Ausgänge der zuletzt verwendete Effekt und die zuletzt verwendete Geschwindigkeit werden gespeichert...

  • Página 16: Bevor Sie Anfangen

    BEVOR SIE ANFANGEN Siehe auch die allgemeine Anleitung für Löthinweise und andere allgemeine Informationen Zum Bau notwendiges Material: Kleiner Lötkolben von höchstens 40W. Dünnes Lötmetall von 1mm, ohne Lötfett. Eine kleine Kneifzange. 1. Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Abbildung. 2.
  • Página 17 Montieren Sie den Spannungsregler. 10. Montieren Sie die Schraubconnectoren. 11. Montieren Sie den Elektrolytkondensator. Achten Sie auf die Polarität! 12. Montieren Sie den Kristall. 13. Montieren Sie die LEDs. Achten Sie auf die Polarität! 14. Montieren Sie die Transistoren und biegen Sie diese (siehe Abb.) 15.
  • Página 18 LED-Streifen mit gemeinsamer Anode (+): verbinden Sie die gemeinsame Anode mit (+) der 12VDC-Stromversorgung. Verbinden Sie die Kathode (-) jeder Farbe mit (-) von R, G oder B des K8088. Installieren Sie eine Steckbrücke für R4, R5 und R6. Max. Verbrauch des 3A/Kanals.
  • Página 19 Beispiel: Rote LED, Spannungsabfall von 1.7V, erforderlicher Strom: 20mA Berechnung Widerstand: (12V-1.7V) / 0.020 = 515 Ohm (wählen Sie den nächsten Wert, z.B. 560 Ohm) Berechnung Nennleistung Widerstand: (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (wählen Sie einen Widerstand von 0.25W) ANWENDUNG RGB-Modus (Modus-Schalter in 'RGB'-Position) In diesem Modus können Sie eine eigene Farbe zusammenstellen, indem Sie die Intensität jedes Kanals ändern.
  • Página 20 Anwendung Effect # Umschreibung Wählen Sie eine statische Farbe mit Taste (12) und (13) aus Statische Farben Farben: Rot - Grün - Rot/Grün - Blau - Rot/Blau - Grün/Blau - Rot/Grün/Blau Sequenzielle Farben Idem (siehe oben) aber mit automatischer Sequenz Sequenzielle Grundfarben Rot - Grün –...

  • Página 21: Especificaciones

    CONTROLADOR RGB Apto para el uso con cintas con LEDs flexibles como p.ej. los módulos RGB con LEDs (ordernr. LDB1-HS3027AC) ESPECIFICACIONES : apto tanto para lámparas incandescentes como para LEDs intensidad ajustable por canal efectos con transición directa: running light, estroboscopio, bucles, etc. efectos con transición progresiva: transición de colores, efecto llama, colores arbitrarios, apagado lento, etc.

  • Página 22: Antes De Empezar

    ANTES DE EMPEZAR Lea también el manual del usuario para consejos de soldadura y otras informaciones generales Material necesario para el montaje del kit : Pequeño soldador de 40W máx. Soldadura de 1mm, sin pasta de soldadura. Pequeños alicates de corte. 1.

  • Página 23: Descripción

    Monte el regulador de tensión. 10. Monte las regletas de conexión 11. Monte el condensador electrolítico. ¡Controle la polaridad! 12. Monte el cristal. 13. Monte los LEDs. ¡Controle la polaridad! 14. Monte los transistores y pliéguelos (véase fig.) 15. Monte el CI. ¡Atención a la posición de la muesca! IMPORTANTE : ¡PONGA UNA CAPA ADICIONAL DE ESTAÑO EN TODAS LAS PISTAS DE COBRE DE LA PLACA DE CIRCUITO IMPRESO! DESCRIPCIÓN...

  • Página 24: Conexión

    Cinta con LEDs flexible y ánodo común (+): Conecte el ánodo común al (+) de la alimentación 12VCC. Conecte el cátodo (-) de cada color al (-) de R, G o B del K8088. Ponga un jumper para R4, R5 y R6.
  • Página 25 Ejemplo: LED rojo, caída de 1.7V, corriente necesitada de 20mA Cálculo de la resistencia: (12V-1.7V) / 0.020 = 515 ohm (seleccione el valor más cercano, p.ej. 560 ohm) Cálculo de la potencia de la resistencia: (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (seleccione una resistencia de 0.25W) Modo RGB: (selector de modo en la posición "RGB") Este modo permite componer un color propio al ajustar la intensidad de cada canal.
  • Página 26 Effecto # Descripción Seleccione un color estático con los botones (12) y (13) Color estático Colores: Rojo – Verde – Rojo/Verde – Azul – Rojo/Azul – Verde/Azul – Rojo/Verde/Azul Colores secuenciales Ídem (véase arriba) pero con secuencia automática Colores primarios secuenciales Secuencia Roja –...
  • Página 28 VELLEMAN Components NV Legen Heirweg 33 9890 Gavere Belgium Europe www.velleman.be www.velleman-kit.com Modifications and typographical errors reserved © Velleman Components nv. H8088B - 2008 - ED1 5 4 1 0 3 2 9 3 8 5 6 0 6...
