MSA 9010 SIL Guía Rápida

Unidad de control 9010/9020 SIL
Guía rápida
Esta guía rápida no sustituye al manual de funcionamiento. Para utilizar el equipo es obligatorio leer y seguir el
manual de funcionamiento, en especial, las instrucciones de seguridad, así como la información relativa al uso,
funcionamiento y mantenimiento del dispositivo.
Versión con bastidor de 19" – instalación mecánica

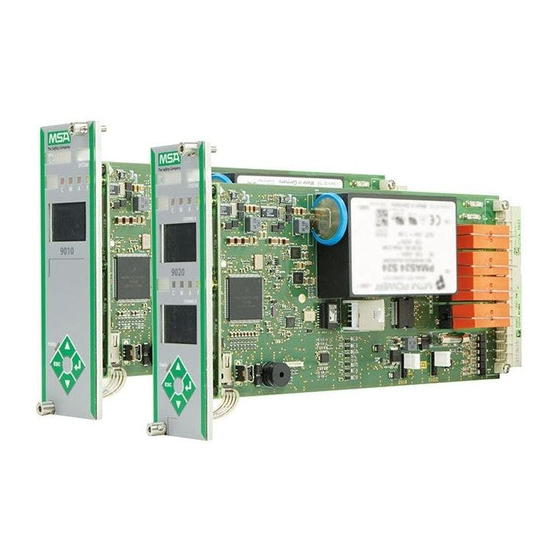

Versión de tarjeta para bastidor 9010 Versión de tarjeta para bastidor 9020
Bastidor para 5 módulos (recorte en el panel de 246 x 133 mm)
Bastidor de 19" – conexión de bornes en la parte posterior del módulo
CANALES DE ALARMA A y B
CANALES DE FALLO A y B
CANALES DE ADVERTENCIA A y B
CANALES DE PRECAUCIÓN A Y B
BOCINA
CANAL ANALÓGICO A+
CONEXIÓN DE SENSOR CANAL A
(véase el diagrama de conexiones de la HOJA
DE DATOS TÉCNICOS del sensor utilizado)
no conectado
10171753/01
ADVERTENCIA
Bastidor para 2 módulos
(recorte en el panel de 124 x 133 mm)
Bastidor para 10 módulos (recorte en el panel de 448 x 133 mm)
FUENTE DE ALIMENTACIÓN PRINCIPAL 100 - 230 VCA; 50 - 60 Hz
CONEXIÓN A TIERRA
ALIMENTACIÓN DE RESERVA 24 VCC
SUPRESIÓN DE BOCINA/RESET DE ALARMAS (REMOTO)
CONEXIÓN A TIERRA SISTEMA ELECTRÓNICO
GND - CONEXIÓN A TIERRA
DATOS +
(Se precisa una resistencia de
RS 485
120 ohmios en los bornes
DATOS+ y DATOS-)
DATOS -
CONEXIÓN DE TIERRA DE SALIDA ANALÓGICA
- COMÚN PARA CANALES A Y B
SALIDA ANALÓGICA + CANAL B (*)
CONEXIÓN DE SENSOR CANAL B (*)
(véase el diagrama de conexiones de la
HOJA DE DATOS TÉCNICOS del sensor utilizado)
no conectado
(*) NO SE UTILIZA EN MODELO 9010
Versión de montaje mural – instalación mecánica
Instrucciones de instalación para la unidad de montaje mural:
(1) Perfore los orificios según se muestra abajo para los cuatro tornillos de fijación.
(2) Retire con cuidado la tapa de la carcasa. Tenga en cuenta el cable de la pantalla
conectado a la parte interior de la tapa.
(3) Fije la unidad a la pared empleando tornillos adecuados (tornillos M5 o SPAX de 5 mm).
(4) Cierre la tapa con los tornillos disponibles.
Montaje mural, 9010 SIL
Montaje mural, 9020 SIL
Versión de montaje mural – conexión de bornes
ALIMENTACIÓN DE RESERVA
24 VCC
SUPRESIÓN DE BOCINA/RESET
DE ALARMAS (REMOTO)
CONEXIÓN A TIERRA SISTEMA
ELECTRÓNICO
(Se precisa una resistencia de
RS 485
120 ohmios en los bornes
DATOS+ y DATOS-)
Al abrir la carcasa de la unidad de control existe el riesgo de alta tensión procedente de los contactos de relé y de la fuente de
alimentación principal. Solo personas autorizadas pueden abrir la unidad de control cuando está apagada y asegurada contra
un encendido involuntario. Antes de abrir la carcasa, es preciso comprobar la ausencia de tensión en todos los polos.
FUENTE DE ALIMENTACIÓN PRINCIPAL
100 - 230 VCA; 50 - 60 Hz
ALARMA
CANALES A Y B
FALLO
CANALES A Y B
ADVERTENCIA
CANALES A Y B
PRECAUCIÓN CANALES A Y B
BOCINA
SALIDAS ANALÓGICAS +CANAL A (CHA),
+CANAL B (CHB) CONEXIÓN A
TIERRA COMÚN (COM)
CONEXIÓN DE SENSOR
- CANAL A (M6) y CANAL B (M3)
(VÉANSE LAS HOJAS DE DATOS
DE CONEXIÓN DE LOS SENSORES)
EL CANAL B NO SE UTILIZA CON EL MODELO 9010
EL BORNE S- NO ESTÁ CONECTADO
ADVERTENCIA
