3. INSTALACIÓN POWERMASTER-10 G2
3.2 Conexión a la Línea Telefónica
Conecte el cable telefónico al conector de SET y conecte el cable de línea telefónica al conector de LÍNEA (a través de
la entrada de cableado deseada).
Nota: El cable telefónico no debe ser mayor a 3 metros.
A. SET
B. LINEA
C. Conector de pared de línea telefónica
A. SET
B. LINEA
C. Cable RJ-31X
D. Conector RJ-31X 8posiciones
E. Gris
F. Rojo
Este equipo está diseñado para ser conectado a la red telefónica mediante un conector RJ11, que cumple con la Parte
68 de las normas y los requisitos adoptados por ACTA y un conector RJ31X correctamente instalado. Vea el dibujo de
arriba para más detalles.
En el caso de que RJ31X no esté disponible (consulte a su compañía telefónica o a un instalador cualificado), la línea
telefónica debe estar conectada a la unidad PowerMaster-10 G2 primero y luego todos los otros equipos domésticos
debe estar conectados a la salida "Teléfono" PowerMaster-10 G2.
3.3 Planificación y Programación del Sistema
Programe el sistema ahora como se indica en la sección de programación.
Las tablas del APÉNDICE C le ayudarán a planificar y registrar la ubicación de cada detector, el titular y asignación de
cada transmisor.
10
CABLEADO DE TELÉFONO
CABLEADO TELÉFONICO EN AMÉRICA DEL NORTE
G. Verde
H. Marrón
I. Conector RJ-31X
J. Línea desde la calle
K. Teléfonos de casa

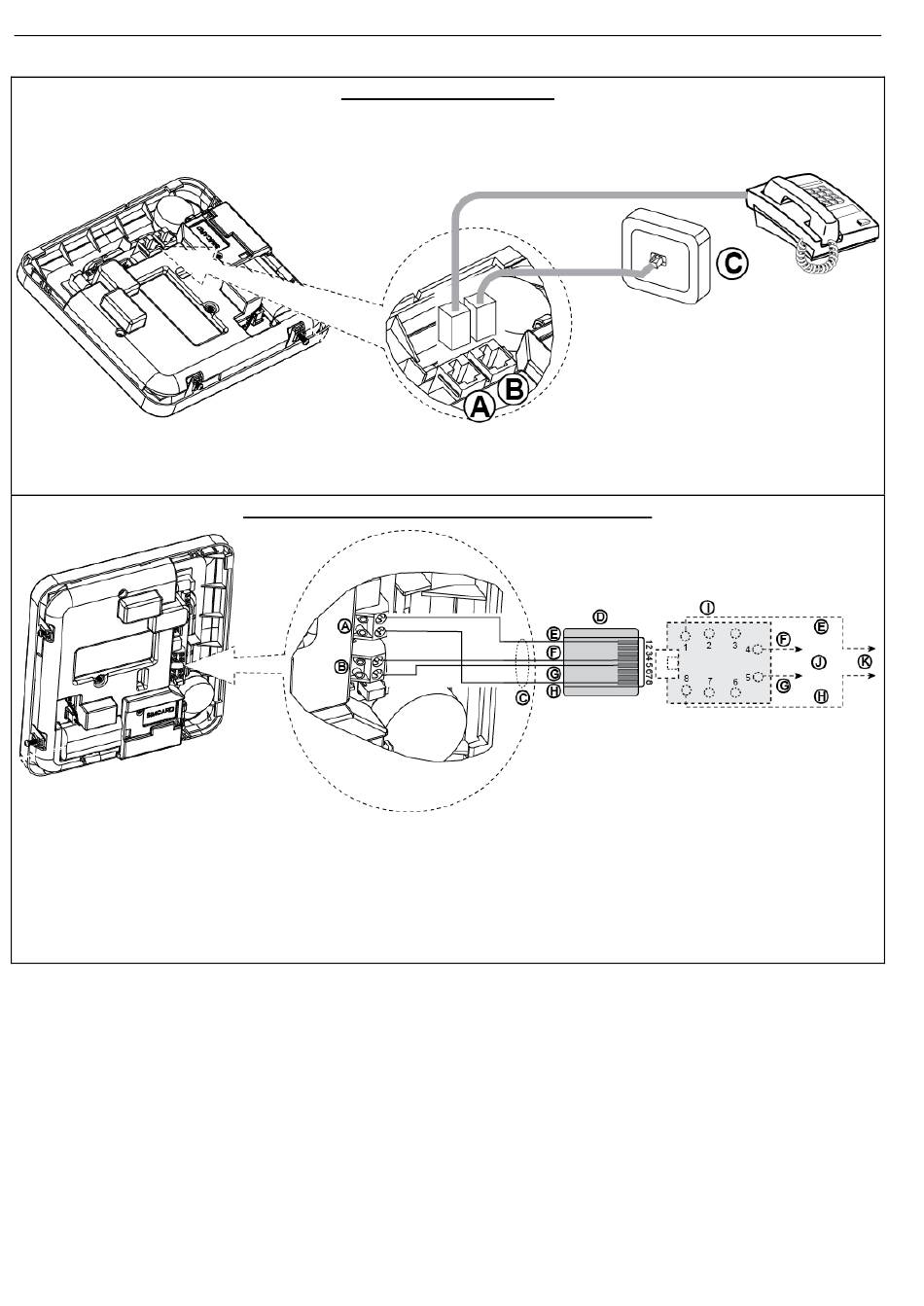

Figura 3. 2 - Cableado de Teléfono
