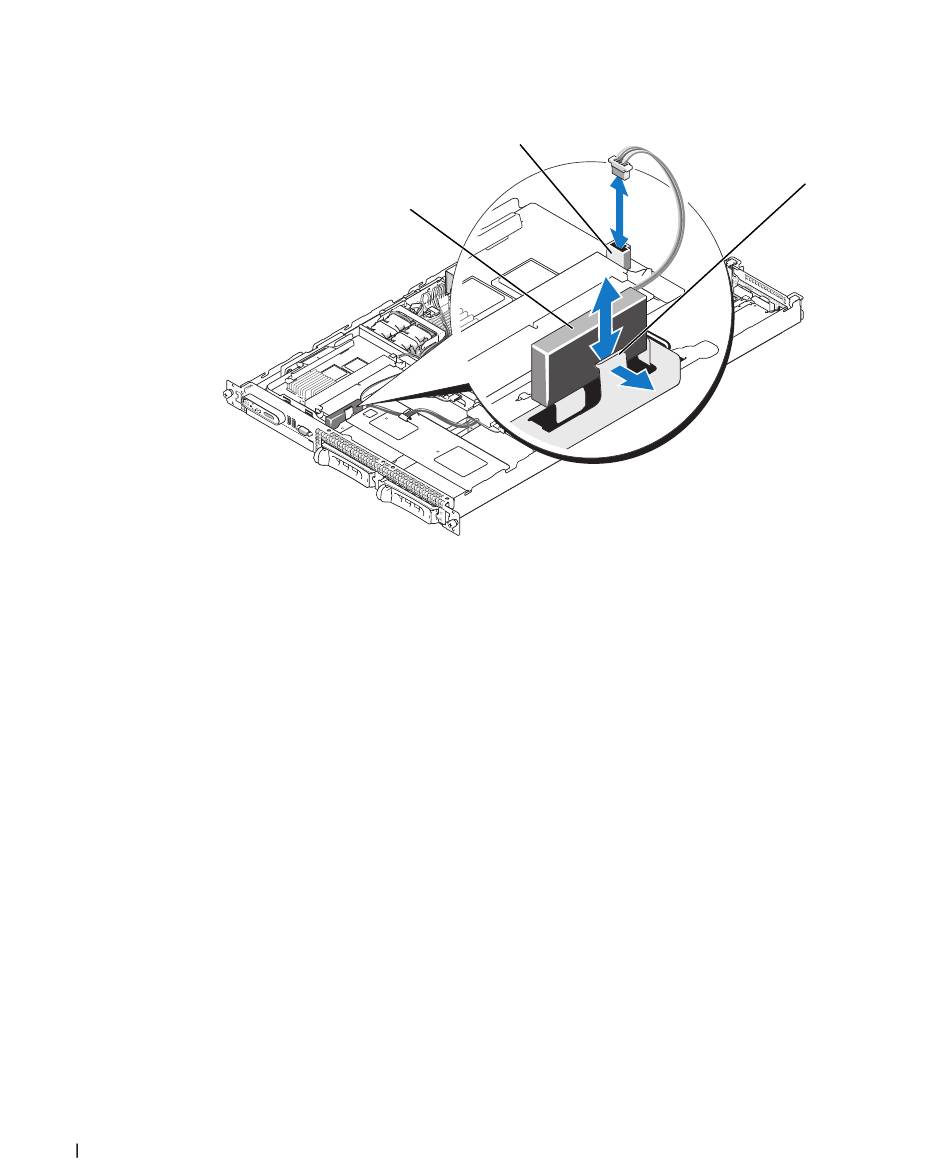

Figura 3-11. Instalación de la batería RAID SAS
1 Batería RAID
Extracción de la batería RAID
1 Desconecte el cable de la batería RAID de la tarjeta secundaria RAID SAS. Vea la figura 3-11.
2 Presione el pestillo de liberación hacia los compartimientos para unidades de disco duro y extraiga
la batería de su alojamiento.
Tarjetas de expansión
El sistema está disponible con una de las dos configuraciones de la tarjeta vertical PCI opcionales.
Ranuras de expansión de las tarjetas verticales PCIe
La configuración con tarjeta vertical PCIe proporciona dos ranuras de expansión PCI Express
con las siguientes características:
• Dos tarjetas verticales PCIe, instaladas en los conectores de tarjeta vertical central e izquierdo
• Dos ranuras de expansión PCIe x8
• Compatibilidad con tarjetas PCI de altura completa/media longitud en ambas ranuras
70
Instalación de los componentes del sistema
2
1
2 Conector de la batería de la
tarjeta secundaria RAID SAS
3 Pestillo de liberación
3
