Configuración De Una Red Profibus Dp - Siemens SIRIUS M200D PROFIBUS Manual De Producto

Descripción del producto
1.2 Interfaces de bus de campo
Configuración de una red PROFIBUS DP
En la figura siguiente se muestra la configuración típica de una red PROFIBUS DP. Los
maestros DP están integrados en el equipo correspondiente: S7-400 y S7-300 disponen,
p. ej., de una interfaz PROFIBUS DP. Los esclavos DP son los sistemas de periferia
descentralizada que están conectados con los maestros DP a través de PROFIBUS DP.

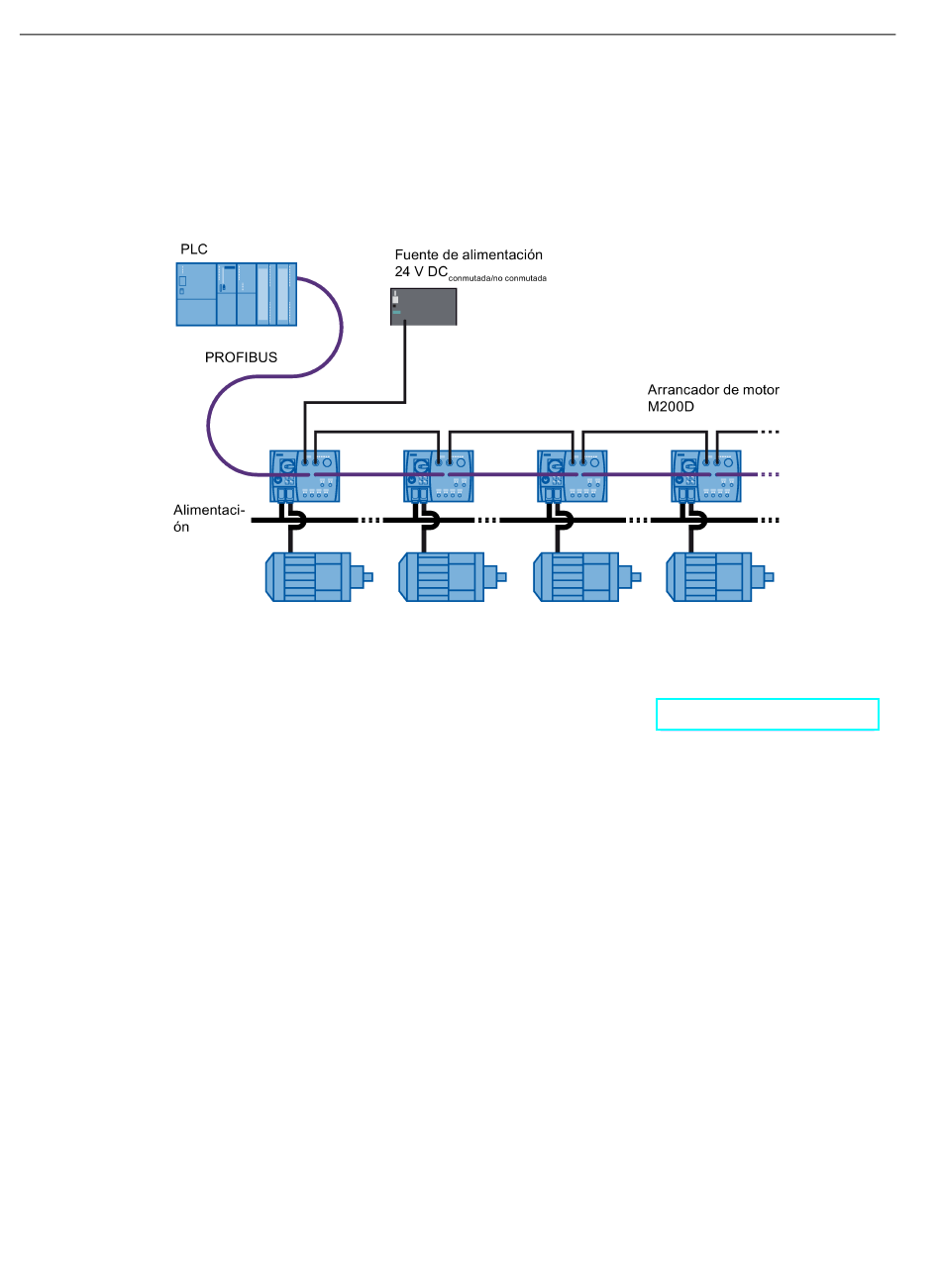

Imagen 1-2
Remisión
Para más información sobre PROFIBUS, consulte en Internet (www.siemens.com/profibus).
12
Configuración típicao de una red PROFIBUS DP
