Dépliage du manche
Pièces nécessaires pour cette opération:
1 Clé Allen
Procédure

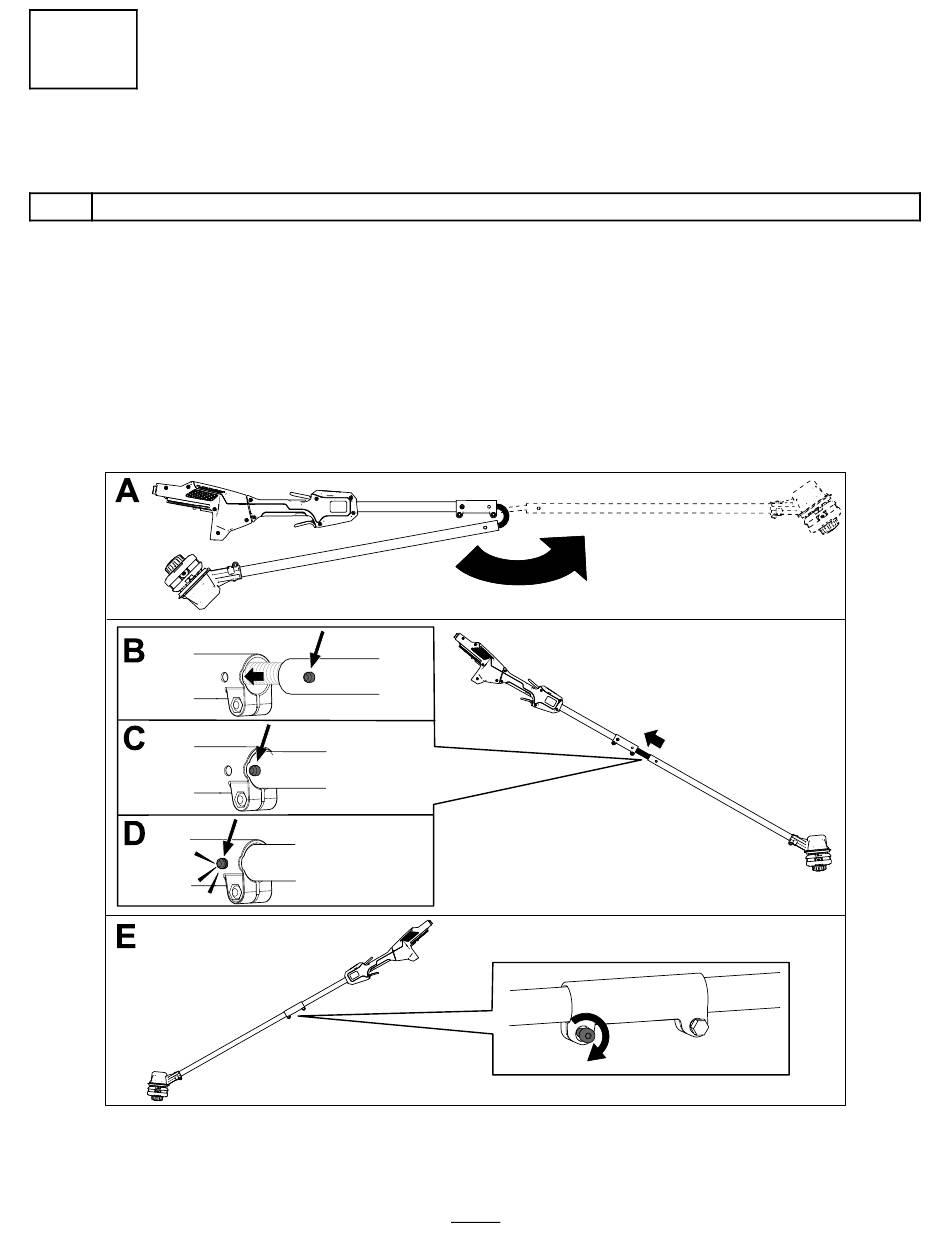

1. Dépliez le manche (A de la
2. Alignez le bouton de verrouillage de la moitié inférieure du manche et le trou dans la moitié supérieure, et
emboîtez-les 2 moitiés ensemble (B et C de la
Remarque:
Le bouton de verrouillage s'enclenche dans le trou quand les deux moitiés du manche
sont correctement emboîtées (D de la
3. À l'aide de la clé Allen fournie, serrez la vis sur le connecteur du manche jusqu'à ce qu'il soit bien fixé (E
de la Figure 4).
Figure 4).
Figure
Figure 4).
Figure 4
