4.2 Posicionamento do braço de reacção
Quando o multiplicador de binário está em operação, o braço de
reacção roda no sentido oposto ao da quadra de saída e TEM de ser
posicionado directamente contra um objecto sólido ou uma
superfície adjacente ao parafuso a apertar.
Escolha SEMPRE um ponto de fixação (parede, outro parafuso)
com resistência suficiente contra as forças de reacção de binário.
O binário de reacção é idêntico ao binário de saída.

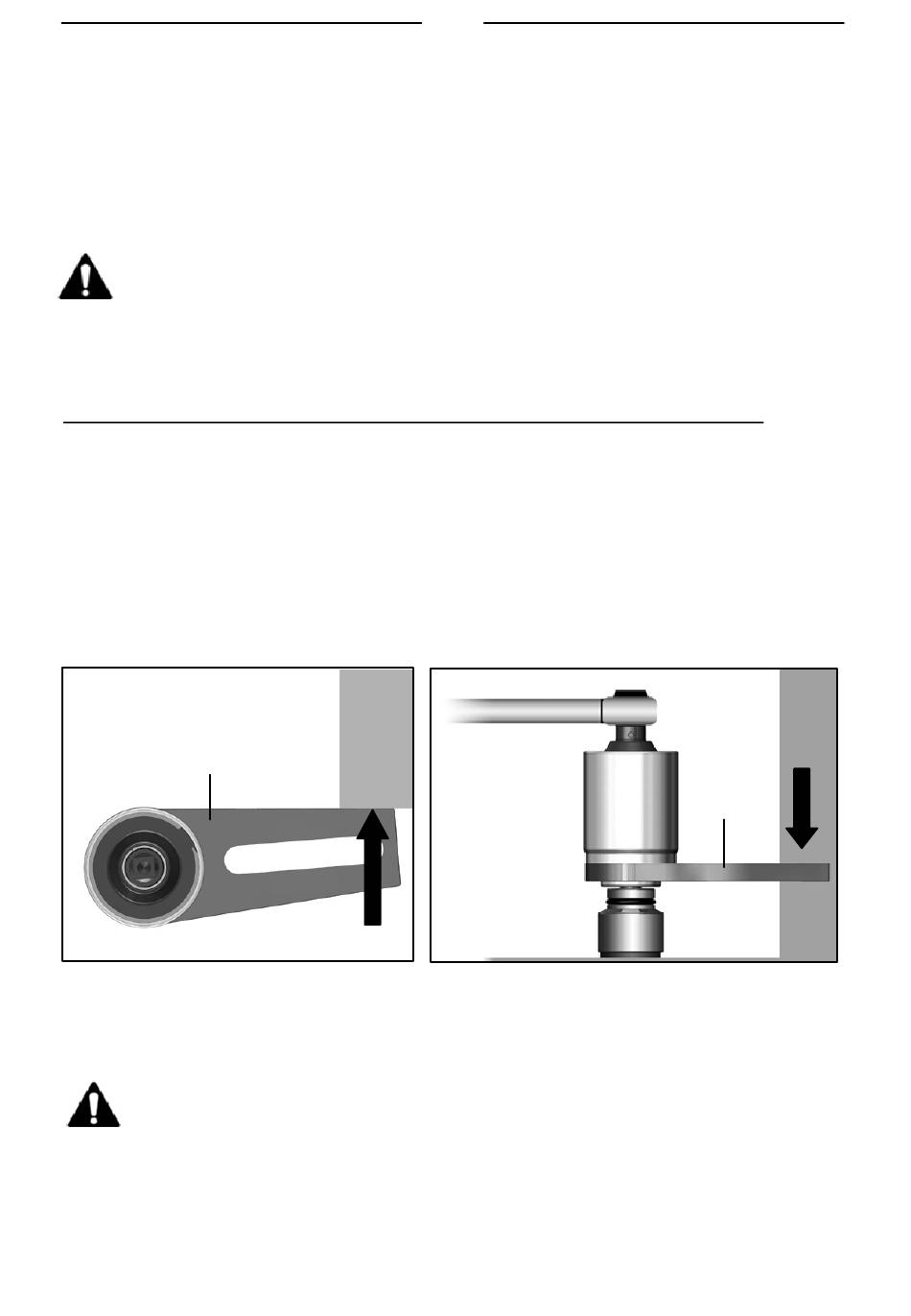

Braço de reacção em versão recta com quadra de reacção ajustáve:
Para fixar o braço de reacção numa parede:
1. Retire o botão de travamento no multiplicador de binário.
2. Fixe o braço de reacção (C) numa parede.
3. Assegure-se que o braço de reacção está posicionado
perpendicularmente à parede.
C
Devido aos binários de desengate, neste tipo de apoio os binários
estão limitados a 80% do binário máximo admissível.
