Behringer MICROMON MA400 Guia De Inicio Rapido

MICROMON MA400
Bienvenido a BEHRINGER
Gracias por brindarnos su confi anza al adquirir el MICROMON MA400 de BEHRINGER,
un amplifi cador de auriculares que es tan fl exible como compacto. El MA400 le permite
escuchar simul-táneamente dos señales distintas a través de sus auriculares:
• •
una de micrófono, y
• •
una de una mesa de mezclas o equipo Hi-Fi
Incluso puede hacer que una señal prevalezca sobre la otra. Escúchese cantar o concéntrese
en las demás señales, ambas cosas son posibles.
◊ ◊
Por favor lea las instrucciones de seguridad al fi nal de este documento.
Conectores y Elementos de Control
En esta sección se ilustran y describen todos los conectores y elementos de control
del MA400.
(1) (3)
(2) (7) (8) (9)

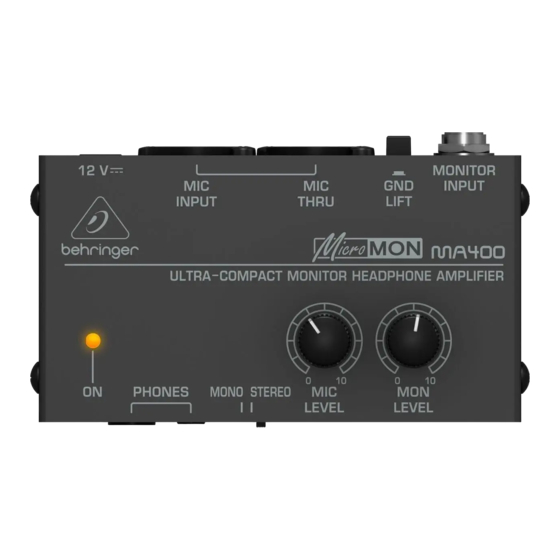

Fig. 1: Conectores y elementos de control del MA400
◊ ◊
Los volúmenes elevados pueden dañar sus oídos y auriculares. Antes de
utilizar el MA400, gire los controles MIC LEVEL y MON LEVEL hasta 0 (cero).
(1)
Conector 12 V :
Para conectar la fuente de alimentación al MA400, use el conector 12 V. El MA400 se
enciende inmediatamente al conectar la fuente de alimentación a la red de corriente
eléctrica. Para desconectar la unidad de la red eléctrica debe desenchufar la fuente de
alimentación de la toma de corriente.
(2)
LED ON:
Al conectar la unidad a la red de corriente eléctrica se ilumina el LED ON.
(3)
Conector MIC INPUT:
Para enviar una señal de micrófono al MA400 necesita un cable con conectores XLR.
Conecte:
• •
uno de los conectores XLR en la entrada MIC INPUT, y
• •
el otro conector XLR al micrófono
(4) (5) (6)
(10) (11)
(4)
Conector MIC THRU:
Si quiere enviar la señal de micrófono del MA400 a una mesa de mezclas, necesita un
cable con conectores XLR.
Conecte:
• •
uno de los conectores XLR a la salida MIC THRU del MA400, y
• •
el otro conector XLR a una entrada de micrófono de la mesa de mezclas
(5)
Botón GND LIFT:
Al conectar una mesa de mezclas al MA400, si este botón no está presionado,
la conexión a tierra de la mesa de mezclas sigue intacta. Esta conexión evita que las
cargas electrostáticas interfi eran con las señales de audio.
Sin embargo, si se presenta un bucle de masa, puede romper la conexión a tierra del
MA400 presionando el botón GND LIFT.
(6)
Conector MONITOR INPUT:
Para enviar una señal de una mesa de mezclas o equipo Hi-Fi al MA400, necesita un
cable con conectores tipo jack de 6,3 mm (estéreo o mono). Conecte:
• •
uno de los conectores jack de 6,3 mm en la entrada MONITOR INPUT, y
• •
el otro conector jack de 6,3 mm en una entrada de envío auxiliar de la mesa de
mezclas, o a la salida de un equipo Hi-Fi.
(7)
Conector PHONES de 6,3 mm , y conector PHONES de 3,5 mm
Para conectar auriculares al MA400, utilice los conectores marcados como PHONES,
ya sea mediante jack de 6,3 mm o 3,5 mm.
◊ ◊
No utilice ambas salidas de auriculares simultáneamente.
(9)
Conmutador MONO / STEREO:
Utilice este conmutador para defi nir el tipo de señal que el MA400 recibe del
mezclador o equipo Hi-Fi. Si ha conectado:
• •
un jack mono en la entrada MONITOR INPUT, el MA400 recibirá una señal mono.
Conmute a MONO
• •
un jack estéreo en la entrada MONITOR INPUT, el MA400 recibirá una señal
estéreo. Conmute a ESTÉREO.
(10)
Control MIC LEVEL:
Para ajustar el nivel de la señal de micrófono, gire este control hacia el nivel de
volumen mínimo (0) o máximo (10).
(11)
Control MON LEVEL:
Para ajustar el volumen de la mesa de mezclas o el equipo Hi-Fi, gire este control hacia
el nivel de volumen mínimo (0) o máximo (10).
NÚMERO DE SERIE: El número de serie, localizado en la parte inferior del MA400, le será
requerido para registrar su producto.
Garantía
Si quiere conocer los detalles y condiciones aplicables de la garantía así como información
adicional sobre la Garantía limitada de MUSIC group, consulte online toda la información en
la web music-group.com/warranty.
(8)
:
