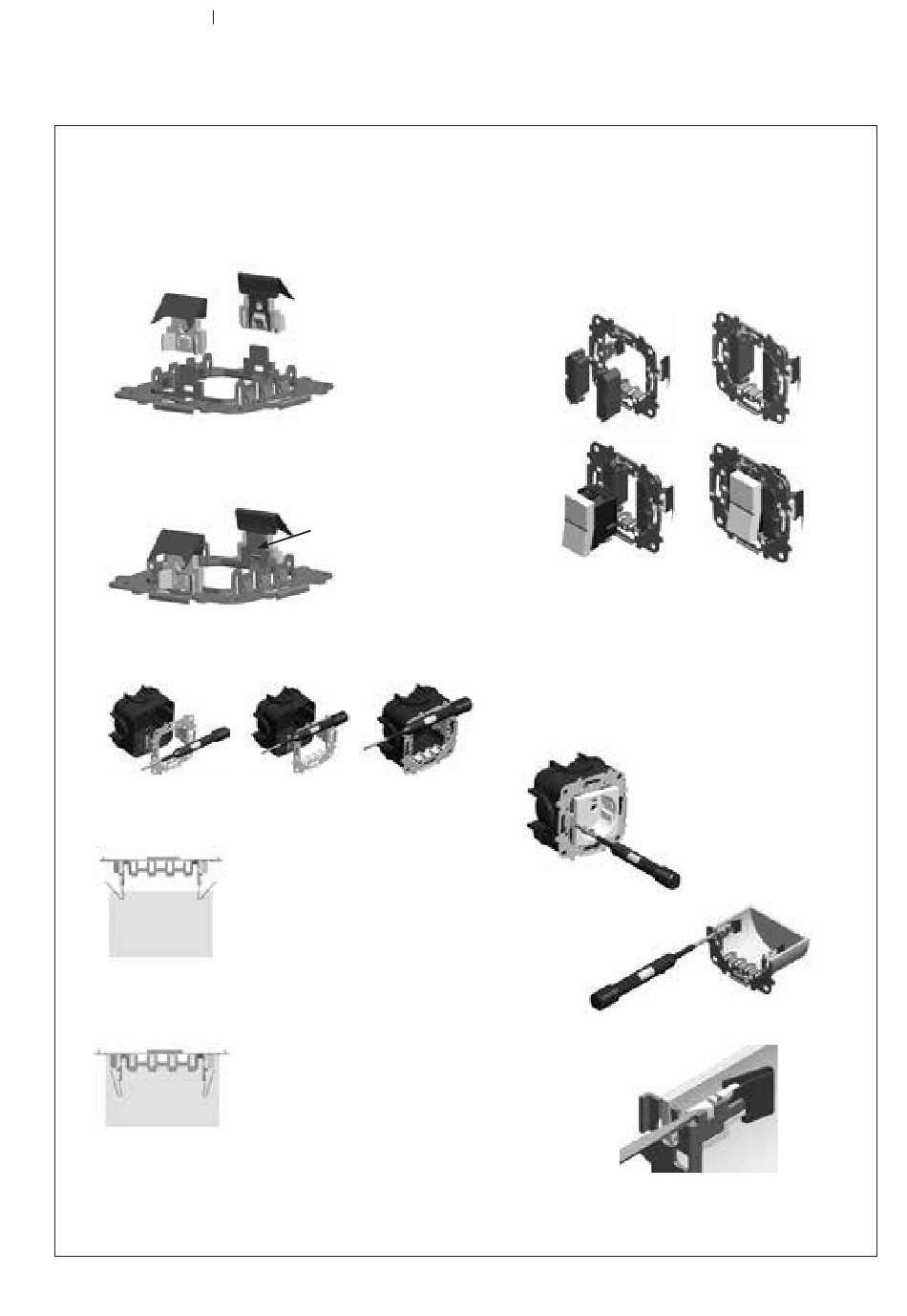

Garras elásticas Zenit
Las garras elásticas se insertan en el soporte metálico de los
mecanismos. Para ello, existe una guía donde al final del recorrido las
garras se clipan y se quedan perfectamente sujetas haciendo un bloque
con el soporte de mecanismos.
Fig. 1
Una vez montadas las garras, colocar el destornillador en el aro para
nivelarlo y montarlo correctamente en la caja.
Fig. 2
Fig. 3
Se introduce por presión el conjunto en la caja.
Montaje de las garras en el soporte metálico
Guía para la sujección de las garras.
>
Soporte metálico
>
para mecanismos.
Clipado de las garras.
>
Fig. 4
Las garras al interconexionar con la parte interna
de la caja, flexan introduciendo todo el conjunto
en la caja.
Fig. 5
Una vez llevado el soporte hasta enrasarlo con
la parte superior de la caja, las garras hacen
presión contra las paredes internas de la caja
sujetando el soporte de manera que queda
fijado para poder montar los mecanismos.
El sistema queda fijado de modo eficaz sin
necesidad de ningún elemento adicional.
Soporta los esfuerzos a los que puedan ser
sometidos los elementos insertados en el aro,
en su utilización habitual. (inserción de clavijas,
pulsación de teclas, etc...)
Inserción de un mecanismo de 1 módulo en un bastidor
con garras elásticas.
1- Inserte las piezas adicionales (suplemento garra elástica
ref. N2071.8).
2- Inserte el mecanismo de 1 módulo en el soporte
metálico.
Fig. 6
Desmontaje del conjunto
soporte+garras de la caja
Para poder desmontar todo el conjunto basta con introducir
una herramienta (destornillador) y hacer presión en cada una
de las garras hasta soltarlas del soporte de mecanismos,
estas se caen en el interior de la caja y así ya es posible
sacar de la caja todo el sistema. Para volver a montarlo hay
que reiniciar todo el proceso explicado anteriormente.
Fig. 7
Fig. 8
