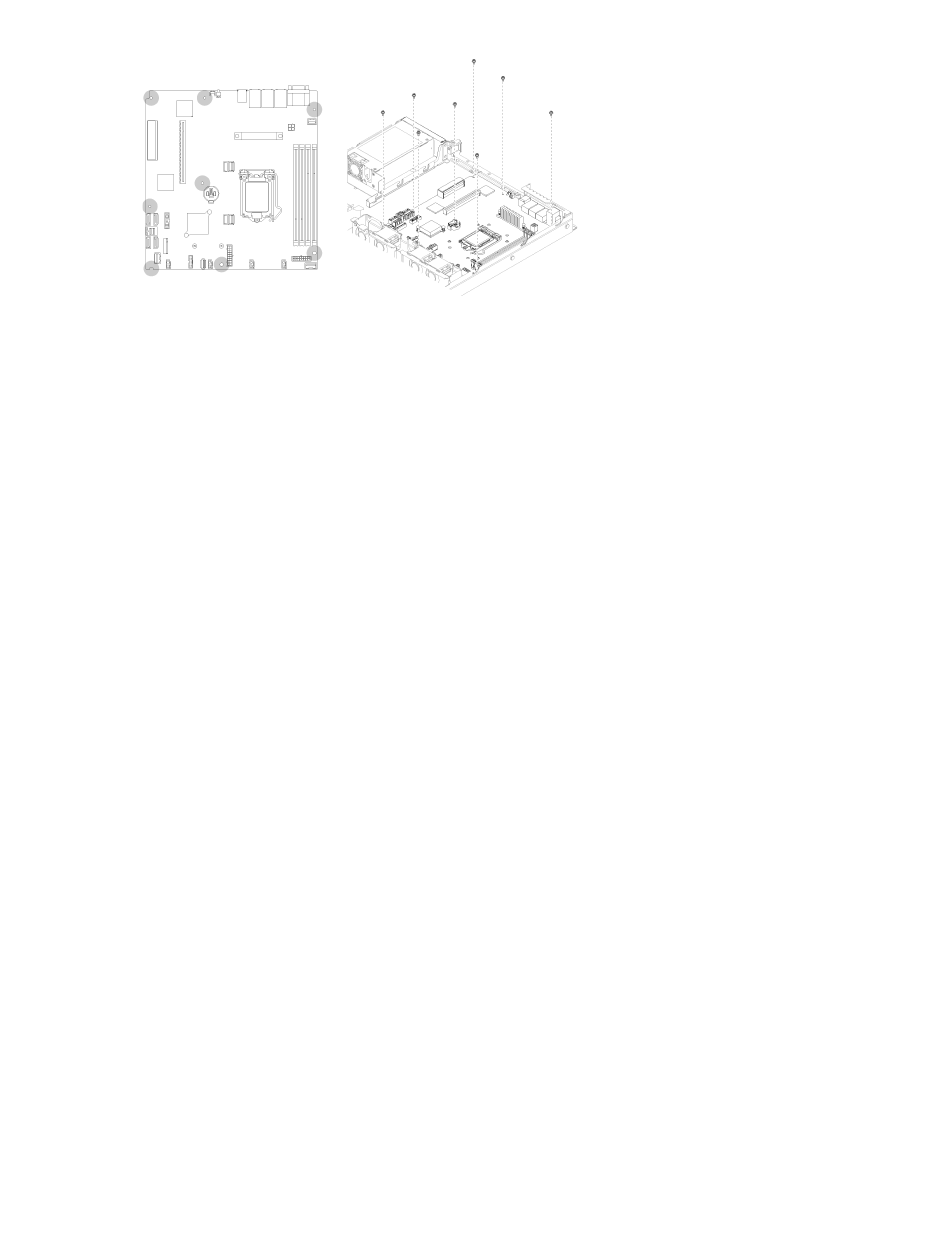

Figura 124. Ubicación de los tornillos de la placa del sistema
Paso 3. Instale los siguientes componentes:
• Instale el zócalo de la CPU a la placa defectuosa, justo después de instalar la nueva placa del
sistema en el chasis.
• Instale el procesador (consulte "Instalación del procesador " en la página 114).
• Instale el disipador de calor (consulte "Instalación del disipador de calor" en la página 89).
• Instale los DIMM (consulte "Instalación de un DIMM" en la página 67).
• Instale la tarjeta TPM (solo para China continental) de ser necesario (consulte "Instalación de la
tarjeta TPM (solo para China continental)" en la página 142).
• Instale el adaptador de expansión si es necesario (consulte "Instalación de un adaptador" en la
página 53).
• Instale el conjunto de expansión de PCIe si es necesario (consulte "Instalación del conjunto de
expansión de PCIe" en la página 96).
• Instale el adaptador RAID si es necesario (consulte "Instalación del adaptador RAID" en la
página 121).
• Instale el módulo de alimentación flash si es necesario (consulte "Instalación del módulo de
alimentación flash" en la página 78).
• Instale la unidad M.2 si es necesario (consulte "Instalación de la unidad M.2" en la página 92).
• Conecte el panel frontal del operador o los cables del conjunto de E/S frontal (consulte
"Instalación del panel frontal del operador (modelo de HDD de 3,5 pulgadas)" en la página 85 o
"Instalación del panel frontal del operador (modelo de HDD de 2,5 pulgadas)" en la página 81).
• Conecte los cables de la placa posterior (consulte "Instalación de la placa posterior" en la
página 60 o "Instalación de la placa posterior de la unidad de intercambio en caliente" en la
página 57).
• Instale el deflector de aire (consulte "Instalación del deflector de aire" en la página 55).
• Conecte los cables del ventilador (consulte "Instalación de un ventilador" en la página 74).
Después de instalar la placa del sistema, lleve a cabo los pasos siguientes:
1. Instale la cubierta superior en el servidor (consulte "Instalación de la cubierta superior" en la página
139).
2. Instale el servidor en el bastidor de ser necesario.
3. Vuelva a conectar los cables de alimentación y todos los cables externos.
4. Actualice el identificador único universal (UUID). Consulte "Actualización del identificador único
universal (UUID)" en la página 130.
.
Capítulo 3
Procedimientos de sustitución del hardware
129
