Nice S-BOARD 1000 Guía Rápida

S-BOARD
1000 / 1001A / 2000 / 2001A
PT - Instruções básicas para instalação e termo de garantia.
Aviso: Siga todas as instruções de segurança e instalação corretamente para
evitar ferimentos graves. A instalação deverá ser feita por um profissional,
procure um distribuidor.
PORTUGUÊS
01 - ATENÇÃO!
Neste guia rápido encontram-se apenas as informações básicas, tais como
identificações na placa, cadastro de controle remoto, ajustes dos parâmetros e
termo de garantia.
Para demais ligações e configurações consulte o manual completo no nosso site
niceforyou.com/br ou acesse pelo QR Code ao lado.

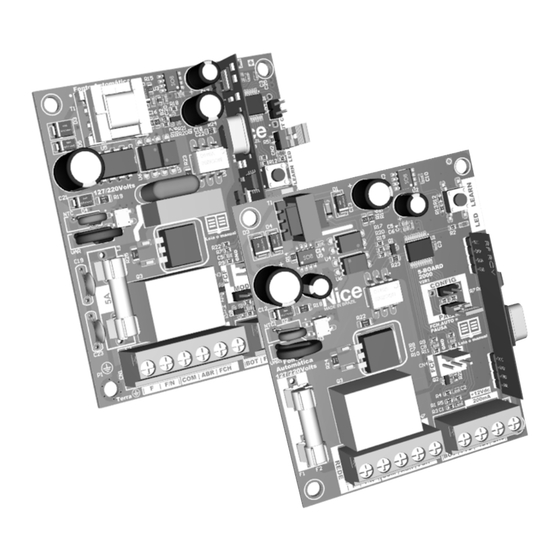

02 - CONHECENDO A PLACA ELETRÔNICA E AJUSTES DAS FUNÇÕES (S-BOARD 1000 / 1001A)
S-BOARD 1000 / 1001A
1
2
3 4 5 6
Para configurar a rampa de desaceleração, feche
o jumper "CONFIG" e siga a tabela ao lado.
OBS.: Retire esse jumper após a configuração.
GUIA RÁPIDO
LEGENDAS:
1 - Fusível de proteção;
2 - Conector "MOD";
3 - Entrada para aterramento;
4 - Entrada de rede elétrica;
5 - Entrada dos fios do motor;
16
6 - Entrada para botoeira;
7 - Entrada para fotocélula;
15
8 - Saída 12V auxiliar;
9 - Trimpot "FCH.AUTO":
14
* Usado para ajustar o fechamento
13
automático (PAUSA);
* Tempo máximo é de 120 segundos;
12
* Caso não deseje esta função, regule o
trimpot para um valor mínimo ou feche o
jumper "MAN/AUT";
11 10 - Conector para fim de curso;
11 - Trimpot "EMBR":
10
* Usado para ajustar a embregem
9
eletrônica;
12 - Trimpot "DESACEL":
* Usado para ajustar a desaceleração;
* OBS.: Este ajuste somente poderá
ser realizado com a função "rampa de
desaceleração" habilitada;
13 - Botão "LEARN";
14 - "LED";
8
7
15 - Jumper "MAN/AUT";
16 - Jumper "CONFIG".
BOTÃO LEARN RAMPA DE DESACELERAÇÃO
Pressionar 1 vez Desabilitada
Pressionar 2 vezes Habilitada
03 - CONHECENDO A PLACA ELETRÔNICA E AJUSTES DAS FUNÇÕES (S-BOARD 2000 / 2001A)
S-BOARD 2000 / 2001A
1
2 3 4 5
Para configurar a embreagem eletrônica e a rampa
de desaceleração, feche o jumper "CONFIG" e
siga as tabelas ao lado.
OBS.: Retire esse jumper após as configurações.
04 - CONTROLES REMOTOS ACEITOS
- S-BOARD 1000 / 2000 - Aceita controles remotos Nice no padrão "Rolling Code" de codificação.
- S-BOARD 1001A / 2001A - Aceita controles remotos no padrão "Learning Code" (código aberto) de
codificação.
05 - APAGANDO TODOS OS CONTROLES REMOTOS DA MEMÓRIA
Pressione e mantenha pressionado o botão "LEARN" até que o "LED" se apague.
06 - GRAVANDO CONTROLE REMOTO
- Pressione uma vez o botão "LEARN" e o "LED" se acenderá;
- Pressione o botão desejado do controle remoto e o "LED" piscará;
- Pressione novamente o mesmo botão do controle remoto e o "LED" se apagará indicando sucesso na gravação.
OBS.: Caso pressione outro botão diferente do pressionado anteriormente estes dois botões terão a mesma
função.
07 - TERMO DE GARANTIA
Os produtos do segmento de Automação e Segurança possuem garantia de todas as partes, peças e
componentes contra eventuais defeitos de fabricação pelo prazo de 3 (três) meses (garantia legal) mais 9
(nove) meses de garantia adicional, comprovada mediante apresentação de nota fiscal de compra do produto
pelo consumidor final.
Em caso de possível problema no produto, este deverá ser encaminhado à um distribuidor autorizado Nice
Brasil para esta linha de produto, e se constatado defeito de fabricação, o reparo à critério da Nice Brasil, poderá
incluir a substituição de peças ou placas por novas ou recondicionadas equivalentes. Este produto e as peças
substituídas serão garantidos pelo restante do prazo original.
A garantia perderá totalmente sua validade se ocorrer qualquer das hipóteses a seguir:
a) Não forem observadas as especificações técnicas do produto e recomendações do Manual de Instalação
quanto às condições de aplicação e adequação do local para instalação, tais como tensão elétrica compatível
com o produto, características de uso etc.
b) Houver danos provocados por acessórios ou equipamentos acoplados ao produto que não sejam da linha de
produtos do Grupo Nice Brasil;
c) Tenha ocorrido mau uso, má conservação ou se o produto tiver sofrido alterações ou modificações estéticas
e/ou funcionais, bem como, se tiver sido realizado conserto por pessoas ou entidades não credenciadas pela
Nice Brasil;
d) Quando os danos do produto forem oriundos de acidentes, sinistros, agentes da natureza (raios, inundações,
desabamentos etc.), umidade, tensão na rede elétrica (sobre tensão provocada por acidentes ou flutuações
excessivas da rede elétrica), influência de natureza química ou eletromagnética, decorrente do desgaste natural
das partes, peças e componentes;
e) Quando houver falhas no funcionamento normal do produto decorrentes da falta de limpeza e excesso
de resíduos, má conservação, bem como decorrentes da ação de animais (insetos, roedores ou animais
domésticos), ou ainda, decorrentes da existência de objetos em seu interior, estranhos ao seu funcionamento
e finalidade de utilização
f) Certificado de garantia ou número de série/lote forem rasurados ou apresentem sinais de adulteração.
g) O produto houver sido violado e ou peças não originais constatadas.
h) Quando não for apresentada a Nota fiscal de compra do produto.
i) Na eventualidade do Consumidor solicitar o atendimento domiciliar, deverá encaminhar-se ao Serviço
Autorizado mais próximo para consulta da taxa de visita técnica. Caso seja constatada a necessidade da
retirada do produto, as despesas decorrentes, transporte, segurança de ida e volta do produto, ficam sob a
responsabilidade do Consumidor.
Caso não seja constatado defeito de fabricação, e seja identificado falhas provenientes de instalação ou uso
inadequados, o consumidor deverá arcar com as despesas.
O transporte e a embalagem do produto ficam por conta e risco do comprador. Sendo estas as condições deste
Termo de Garantia complementar, a Nice Brasil se reserva o direito de alterar as características gerais, técnicas
e estéticas de seus produtos sem aviso prévio.
Nome do Comprador: ______________________________________________________________________
Assinatura do Comprador: __________________________________________________________________
N° da Nota Fiscal: _____________________________ Data da Compra: ____________________________
Modelo: ______________________________________ Lote: ______________________________________
Distribuidor: ______________________________________________________________________________
08 - SUPORTE AO CLIENTE
De Segunda à Quinta das 08:00 às 18:00
Sexta das 08:00 às 17:00
Telefone: +55 (19) 2113-2717
E-mail: atendimento@niceforyou.com
Acompanhe no Facebook Assista no Youtube
/NiceGroupBrasil /NiceBrasil
LEGENDAS:
1 - Fusível de proteção;
2 - Entrada de rede elétrica;
3 - Entrada dos fios do motor;
4 - Entrada para botoeira;
11
5 - Entrada para fotocélula;
6 - Saída 12V auxiliar;
10
7 - Conector para fim de curso;
8 - Jumper "PAUSA":
* Usado para configurar o fechamento
automático (PAUSA);
9 * O tempo é fixo em 45 segundos;
* Com jumper: Fechamento automático
8
desabilitado;
* Sem jumper: Fechamento automático
habilitado;
9 - Jumper "CONFIG":
7
* Usado para configurar embreagem
eletrônica e desaceleração;
10 - "LED";
11 - Botão "LEARN".
6
BOTÃO LEARN RAMPA DE DESACELERAÇÃO
Pressionar 1 vez Desabilitada
Pressionar 2 vezes Habilitada
BOTÃO LEARN EMBREAGEM ELETRÔNICA
Pressionar 3 vezes 100%
Pressionar 4 vezes 75%
Pressionar 5 vezes 50%
Pressionar 6 vezes 25%
niceforyou.com/br
ISO 9001:2015
Siga no Instagram
/NiceBrasilOficial
