Cableado—bomba de calor

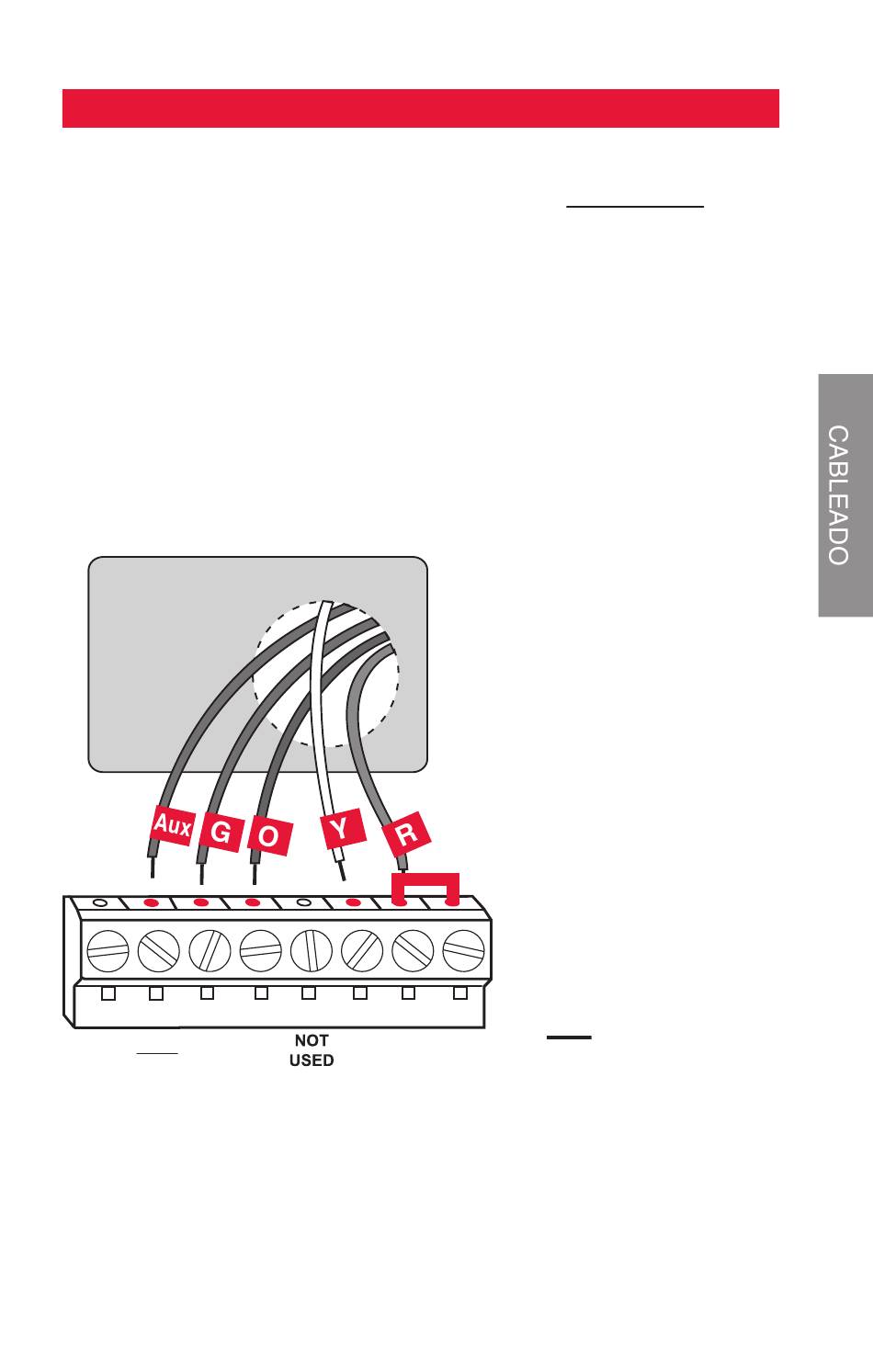

Conecte los cables: Bomba de calor
1. Coordine cada cable etiquetado con la misma letra del
termostato nuevo.
2. Con un destornillador afloje los tornillos de los
terminales, inserte los cables, luego ajuste los tornillos.
3. Si E y Aux no tienen un cable conectado cada uno,
utilice una pequeña pieza de cable para conectarlos
uno con otro.
4. Introduzca el excedente de cable en la abertura de la
pared.
L Aux G
E
¿Los rótulos no coinciden?
El cableado está completo, regrese al paso 8.
O/B Y
MCR31276A
R Rc
Consulte la página 24.
