Nice OXIBD Instrucciones Para El Instalador

Nice

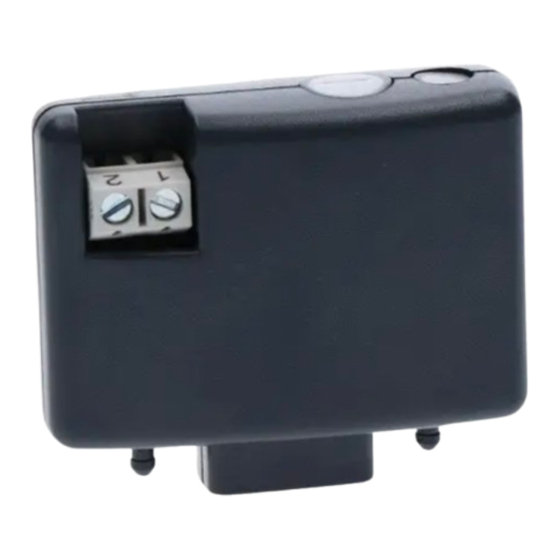

OXIBD
Přijímač rádiového signálu
IS0603A01MM_30-11-2018
EN - Instructions for the fitter
IT - Istruzioni per l'installatore
FR - Instructions pour l'installateur
ES - Instrucciones para el instalador
DE - Anweisungen für den installateur
PL - Instrukcje dla instalatora
SK - Inštrukcie pre montéra
CZ - Instalační návod
For more detailed instructions visit the Support
section on Niceforyou.com or scan this QR code.
Športová 749,
90061 Gajary
www.kovian.sk
kovian@kovian.sk
034 774 6006
This manual is a summary of the installation, programming and operating phases
EN
of the receiver. The full instruction manual can be downloaded from the website
www.niceforyou.com
Questo manuale è una sintesi delle fasi d'installazione, programmazione e uso
IT
del ricevitore. Il manuale istruzioni completo è scaricabile dal sito www.nice-
foryou.com
Ce manuel est une synthèse des phases d'installation, programmation et utilisa-
FR
tion de recepteur. Le manuel d'instructions complet peut être téléchargé depuis
le site www.niceforyou.com
Este manual es una síntesis de las fases de instalación, programación y
ES
uso del receptor. El manual de instrucciones completo puede descargarse del
sitio www.niceforyou.com
• EN - SIMPLIFIED EU DECLARATION OF CON-
FORMITY
Hereby Nice S.p.A. declares that the radio equip-
ment type OXIBD is in compliance with Directive
2014/53/EU.
The full text of the EU declaration of conformity is
available at the following internet address:
https://www.niceforyou.com/en/support
• DE - VEREINFACHTE EU-KONFORMITÄTS
ERKLÄRUNG
Hiermit erklärt Nice S.p.A. dass der Funkanlagentyp
OXIBD der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden Internetadresse verfügbar:
https://www.niceforyou.com/de/support
•EN - KEY• IT - LEGENDA • FR - LÉGENDE • ES - LEYENDA • DE - LEGENDE • PL - LEGENDA • SK - LEGEN-
DA • CZ - LEGENDA
• EN - Disconnect power supply • IT - Togliere alimentazione elettrica • FR - Couper le
OFF
courant • ES - Desconectar la alimentación eléctrica • DE - Die Stromversorgung unter-
brechen • PL - Odłączyć zasilanie elektryczne • SK - Vypnite elektrické napájanie • CZ -
Vypněte elektrické napájení
• EN - Restore power supply • IT - Dare alimentazione elettrica • FR - Redonner le courant
ON
• ES - Conectar la alimentación eléctrica • DE - Die Stromversorgung herstellen • PL -
Włączyć zasilanie elektryczne • SK - Zapnite elektrické napájanie • CZ - Zapněte
elektrické napájení
• EN - (on the receiver) LED "B" STEADY LIT • IT - (sul ricevitore) led "B" ACCESO FISSO
• FR - (sur le récepteur) led « B » ALLUMÉE FIXE • ES - (en el receptor) led "B" ENCEN-
DIDO FIJO • DE - (am Empfänger) Led B LEUCHTET ANHALTEND • PL - (na odbior-
niku) dioda „B" ŚWIECI STAŁYM ŚWIATŁEM • SK - (na prijímaèi) led “B” STÁLE SVIETI •
CZ - (na přijímači) led "B" NEPŘETRŽITĚ SVÍTÍ
• EN - (on the receiver) LED "B" LONG FLASH • IT - (sul ricevitore) led "B" CON LAM-
PEGGIO LUNGO • FR - (sur le récepteur) led « B » avec CLIGNOTEMENT LONG • ES
- (en el receptor) led "B" CON PARPADEO LARGO • DE - (am Empfänger) Led B mit
LANGEM BLINKZEICHEN • PL - (na odbiorniku) dioda „B" Z DŁUGIM MIGANIEM • SK
- (na prijímaèi) led “B” VYDÁVA DLHÉ ZÁBLESKY • CZ - (na přijímači) led "B" POMALU
DLOUZE BLIKÁ
• EN - (on the receiver) LED "B" QUICK FLASH • IT - (sul ricevitore) led "B" CON LAM- -
PEGGIO VELOCE • FR - (sur le récepteur) led « B » avec CLIGNOTEMENT RAPIDE •
ES - (en el receptor) led "B" CON PARPADEO RÁPIDO • DE - (am Empfänger) Led B
mit KURZEM BLINKZEICHEN • PL - (na odbiorniku) dioda „B" Z SZYBKIM MIGANIEM
• SK - (na prijímaèi) led “B” VYDÁVA RÝCHLE ZÁBLESKY • CZ - (na přijímači) led "B"
RYCHLE BLIKÁ
• EN - (on the receiver) LED "B" OFF • IT - (sul ricevitore) led "B" SPENTO • FR - (sur le
récepteur) led « B » ÉTEINTE • ES - (en el receptor) led "B" APAGADO • DE - (am Emp-
fänger) Led B VERLÖSCHT • PL - (na odbiorniku) dioda „B" ZGASZONA • SK - (na
prijímaèi) led “B” ZHASNUTÁ • CZ - (na přijímači) led "B" NESVÍTÍ
•
• EN - Wait ... • IT - Attendere ... • FR - Veuillez patienter... • ES - Esperar... • DE - Bitte
5
s
warten ... • PL - Zaczekać ... • SK - Èakajte ... • CZ - Čekejte...
• EN - Perform the operation within 5 seconds ... • IT - Effettuare l'operazione entro 5
secondi ... • FR - Effectuer l'opération dans les 5 secondes... • ES - Realizar la operación
en no más de 5 segundos ... • DE - Den Vorgang innerhalb von 5 Sekunden
> 5 sec <
ausführen ... • PL - Wykonać działanie w ciągu 5 sekund ... • SK - Vykonajte operáciu do
5 sekúnd ... • CZ - Operace musí být provedena do 5 sekund ...
• EN - Hold down key "A" of the receiver • IT - Mantenere premuto il tasto "A" del ricevi-
tore • FR - Maintenir enfoncée la touche « A » du récepteur • ES - Mantener pulsada la
tecla "A" del receptor • DE - Taste A des Empfängers gedrückt halten • PL -
Przytrzymać wciśnięty przycisk „A" odbiornika • SK - Podržte stlaèené tlaèidlo “A” na
prijímaèi • CZ -Stiskněte a držte stisknuté tlačítko "A" na příjímači
EN
made in Italy
TECHNICAL SPECIFICATIONS CARATTERISTICHE TECNICHE
Two-way receiver
Product type
"BD" / "O-Code"
/ "FloR" / "TTS" /
Decoding
"Flo" / "Smilo"
Input impedance 50 Ω
Reception fre-
433.92 MHz
quency
Transmission
433.92 MHz
frequency
4 (on "SM" plug-
Outputs
type connector)
–108 dBm
Sensitivity
50 mA (maximum)
Absorption
< 10 mW
Radiated power
W 49.5; H 41.9;
Dimensions (mm)
D 18
22
Weight (g)
Operating temper-
–20 °C ... +55 °C
ature
DE
TECHNISCHE DATEN
Bidirektionaler
Typ
Empfänger
"BD" / "O-Code"
Decodierung / "FloR" / "TTS" /
"Flo" / "Smilo"
Eingangsimpe-
50Ω
danz
Empfangsfre-
433,92 MHz
quenz
Sendefrequenz 433,92 MHz
4 (am SM Steckver-
Ausgänge
binder)
-108 dBm
Empfindlichkeit
max. 50 mA
Stromaufnahme
Sendeleistung < 10 mW
Abmessungen
L 49,5; H 41,9; P 18 Wymiary (mm)
(mm)
Gewicht (g) 22
Betriebstempe-
-20 °C ... -55 °C
ratur
• IT - DICHIARAZIONE DI CONFORMITÀ UE SEM-
PLIFICATA
Il fabbricante Nice S.p.A. dichiara che il tipo di appa-
recchiatura radio OXIBD è conforme alla direttiva
2014/53/UE.
Il testo completo della dichiarazione di conformità UE
è disponibile al seguente indirizzo Internet:
https://www.niceforyou.com/it/supporto
• PL - UPROSZCZONA DEKLARACJA ZGODNOŚCI
UE
Nice S.p.A. niniejszym oświadcza, że typ urządzenia
radiowego OXIBD jest zgodny z dyrektywą 2014/53/
UE.
Pełny tekst deklaracji zgodności UE jest dostępny pod
następującym adresem internetowym:
https://www.niceforyou.com/en/support
IT
Ricevitore bidire-
Tipologia Typologie
zionale
"BD" / "O-Code"
/ "FloR" / "TTS" /
Decodifica Décodage
"Flo" / "Smilo"
Impedenza di Impédance d'en-
50Ω
ingresso trée
Frequenza di Fréquence de
433.92MHz
ricezione réception
Frequenza di Fréquence de
433.92 MHz
trasmissione transmission
4 (su connettore
Uscite Sorties
"SM" ad innesto)
-108 dBm
Sensibilità Sensibilité
50 mA (massimo)
Assorbimento Absorption
< 10 mW Puissance irradiée < 10 mW
Potenza irradiata
Dimensioni (mm) L 49,5; H 41,9; P 18 Dimensions (mm)
22
Peso (g) Poids (g)
Temperatura di Température de
-20 °C ... +55 °C
funzionamento fonctionnement
PL
PARAMETRY TECHNICZNE
Odbiornik dwukie-
Typologia Typ
runkowy
"BD" / "O-Code"
Odkodowanie / "FloR" / "TTS" / Dekódovanie
"Flo" / "Smilo"
Impedancja wej-
Impedancia
50Ω
ścia
vstupu
Częstotliwość
Prijímacia
433,92 MHz
odbioru
frekvencia
Częstotliwość
Vysielacia
433,92 MHz
nadawania
frekvencia
4 (na złączu „SM"
Wyjścia
Výstupy
wtykowym)
-108 dBm
Czułość
Citlivosť
50 mA (maksymal-
Pobór prądu
Odber prúdu
nie)
Moc wypromienio-
< 10 mW
Radiačný výkon
wana
L 49,5; H 41,9; P 18 Rozmery (mm)
Masa (g) 22 Váha (g)
Temperatura
Pracovná
-20 °C ... +55 °C
robocza
teplota
Diese Anleitung bietet einen Überblick über die Schritte der Installation,
DE
Program-mierung und Nutzung des Empfängers in Kurzform. Die vollständige
Anleitung steht auf der Website www.niceforyou.com zum Download bereit.
Niniejsza instrukcja jest streszczeniem faz montażu, programowania i użytkowa-
PL
nia odbiornika. Kompletną instrukcję można pobrać na stronie www.niceforyou.
com
Táto príručka je súhrnom fáz inštalácie, programovania a používania prijímača.
SK
Kompletné pokyny si môžete stiahnu z webovej stránky www.niceforyou.com
Tento stručný návod je souhrnem kroků při instalaci, programování a
CZ
použivání přijímače. Kompletní pokyny si můžete stáhnout z webových
stránek www.niceforyou.com
• FR - DÉCLARATION UE DE CONFORMITÉ SIMPLI-
FIÉE
Le soussigné Nice S.p.A. déclare que l'équipement
radioélectrique du type OXIBD est conforme à la
directive 2014/53/UE.
Le texte complet de la déclaration UE de conformité
est disponible à l'adresse internet suivante:
https://www.niceforyou.com/fr/support
• SK - ZJEDNODUŠENÉ VYHLÁSENIE O ZHODE EÚ
Nice S.p.A. ako výrobca vyhlasuje, že typ rádiového
zariadenia OXIBD spåòa náležitosti smernice 2014/53/
EÚ.
Úplné znenie vyhlásenia o zhode EÚ je k dispozícii na
nasledovnej internetovej adrese:
https://www.niceforyou.com/en/support
• EN - KEY• IT - LEGENDA • FR - LÉGENDE • ES - LEYENDA • DE - LEGENDE • PL - LEGENDA • SK -
LEGENDA • CZ - LEGENDA
• EN - Press and release key "A" of the receiver • IT - Premere e rilasciare il tasto "A"
del ricevitore • FR - Appuyer et relâcher la touche « A » du récepteuru • ES - Pulsar y
soltar la tecla "A" del receptor • DE - Taste A des Empfängers drücken und loslassen •
PL - Przycisnąć i zwolnić przycisk „A" odbiornika • SK - Stlaète a pustite tlaèidlo “A” na
prijímaèi • CZ - Stiskněte a uvolněte tlačítko "A" na příjímači
• EN - Release key "A" of the receiver • IT - Rilasciare il tasto "A" del ricevitore • FR - Re-
lâcher la touche « A » du récepteur • ES - Soltar la tecla "A" del receptor • DE - Taste A
des Empfängers loslassen • PL - Zwolnić przycisk „A" odbiornika • SK - Pustite tlaèidlo “
A” na prijímaèi • CZ - Uvolněte tlačítko «А» na přijímači
• EN - Press and release the desired transmitter key • IT - Premere e rilasciare il tasto
desiderato del trasmettitore • FR - Appuyer et relâcher la touche désirée de l'émetteur
• ES - Pulsar y soltar la tecla deseada del transmisor • DE - Die betreffende Taste des
Handsenders drücken und wieder loslassen
nadajnika • SK - Stlaète a pustite želané tlaèidlo na vysielaèi • CZ - Stiskněte a uvolněte
požadované tlačítko na dálkovém ovladači
• EN - Hold down the desired transmitter key • IT - Mantenere premuto il tasto
desiderato del trasmettitore • FR - Maintenir appuyée la touche désirée de l'émetteur •
ES - Man-tener pulsada la tecla deseada del transmisor • DE - Die betreffende Taste
des Hand-senders gedrückt halten • PL - Przytrzymać wciśnięty żądany przycisk
nadajnika • SK - Podržte stlaèené želané tlaèidlo na vysielaèi • CZ - Stiskněte a držte
stisknuté požadované tlačítko na dálkovém ovladači
• • EN - Release the desired transmitter key • IT - Rilasciare il tasto desiderato del
trasmet-titore • FR - Relâcher la touche désirée de l'émetteur • ES - Soltar la tecla
deseada del transmisor • DE - Die betreffende Taste des Handsenders loslassen • PL -
Zwolnić żądany przycisk nadajnika • SK - Pustite želané tlaèidlo na vysielaèi • CZ -
Uvolněte požadované tlačítko na dálkovém ovladači
• EN - Read the control unit's instruction manual • IT - Leggere il manuale istruzioni della
centrale di comando • FR - Lire le manuel d'instructions de la logique de commande •
ES - Leer el manual de instrucciones de la central de mando • DE - Die Bedienungs-
anleitung der Steuerung lesen • PL - Przeczytać instrukcję centrali sterującej • SK -
Preèítajte si príruèku k riadiacej jednotke • CZ - Přečtěte si návod k řídicí jednotce
• EN - Observe when LED "B" emits signals • IT - Osservare quando il led "B" emette
delle segnalazioni • FR - Observer quand la led « B » émet des signaux • ES - Obser-
var en qué momento el led "B" emite señales de aviso • DE - Kontrollieren, wann Led B
...
Blinksignale ausgibt • PL - Obserwować, kiedy dioda „B" wyemituje sygnalizacje • SK -
Sledujte, kedy led “B” vydá signály • CZ - Sledujte, kdy začne blikat LED dida "B"
FR
CARACTÉRISTIQUES CARACTERÍSTICAS TÉCNI-
TECHNIQUES
Récepteur bidirec-
Tipo
tionnel
"BD" / "O-Code"
/ "FloR" / "TTS" /
Decodificación
"Flo" / "Smilo"
Impedancia de
50Ω
entrada
Frecuencia de
433,92 MHz
recepción
Frecuencia de
433,92 MHz
transmisión
4 (sur connecteur
Salidas
« SM » enfichable)
-108 dBm
Sensibilidad
50 mA (maximum)
Absorción
Potencia radiada
L 49,5 ; H 41,9 ;
Medidas (mm)
P 18
22
Peso (g)
Temperatura de
-20 °C ... +55 °C
funcionamiento
SK
TECHNICKÉ PARAMETRE
TECHNICKÉ PARAMETRY
Obojsmerný
Typ
prijímaè
“BD” / “O-Code”
Dekódování
/ “FloR” / “TTS” /
“Flo” / “Smilo”
50 Ω Odpor vstupu
Přijímací frekvence 433,92 МHz
433.92 MHz
Vysílací frekvence 433,92 МHz
433.92 MHz
4 (na zástrèkovom
Výstupy
konektore SM)
Citlivost
-108 dBm
50 mA (max.) Proudový odběr
Vyzařovaný výkon
< 10 mW
L 49,5; H 41,9; D 18 Rozměry (mm)
Hmotnost (g)
22
Provozní teploty
-20 °C ... +55 °C
• ES - DECLARACIÓN UE DE CONFORMIDAD SIM-
PLIFICADA
Por la presente Nice S.p.A. declara que el tipo de
equipo radioeléctrico OXIBD es conforme con la
Directiva 2014/53/UE.
El texto completo de la declaración UE de conformi-
dad está disponible en la dirección Internet siguiente:
https://www.niceforyou.com/es/soporte
• CZ - ZJEDNODUŠENÉ EU PROHLÁŠENÍ O
SHODĚ
Nice S.p.A. jako výrobce prohlašuje, že typ rádiového
zařízení OXIBD splňuje náležitosti směrnice 2014/53/
EU.
Úplné znění EU prohlášení o shodě je k dispozici na
webové stránce:
• https://www.niceforyou.com/en/support
• PL - Przycisnąć i zwolnić żądany przycisk
ES
CAS
Receptor bidirec-
cional
"BD" / "O-Code"
/ "FloR" / "TTS" /
"Flo" / "Smilo"
50Ω
433.92 MHz
433.92 MHz
4 (en conector
"SM" con empalme)
-108 dBm
50 mA (máximo)
< 10 mW
L 49,5; H 41,9; P 18
22
-20 °C ... +55 °C
CZ
Oboousměrný
přijímač
"BD" / "O-Code"
/ "FloR" / "TTS" /
"Flo" / "Smilo"
50 Ω
4 (na zásuvném
konektoru SM
-108 dBm
50 mA (max.)
< 10 mW
L 49,5; H 41,9; P 18
22
-20 °C ... +55 °C
