Premaknite vodilo 23 odsesovalne priprave tako v
držalo, da glava odsesovalne priprave nalega na
površino, kjer želite vrtati. Vodilo 23 potisnite le
toliko preko teleskopske cevi 21, kot je nujno
potrebno in tako, da je viden kolikor se da velik del
skale na teleskopski cevi 21.
Ponovno zategnite krilni vijak 22. Sprostite
vpenjalni vijak 19 na globinskem omejilu
odsesovalne priprave.
Premaknite globinsko omejilo 20 na teleskopski
cevi 21 tako, da bo razmak X, prikazan na sliki,
ustrezal želeni globini vrtanja.
V tem položaju znova trdno privijte privojni vijak 19.
Zagon
❏ Upoštevajte omrežno napetost! Napetost
vira električne energije se mora ujemati s
podatki na tipski ploščici električnega
orodja. Orodje, ki je označeno z 230 V, lahko
priključite tudi na napetost 220 V.
Nastavitev vrste delovanja
S stikalom za izklop udarcev/vrtenja 11 izberite
način delovanja električnega orodja.
Za zamenjavo vrste delovanja pritisnite deblokirno
tipko 10 in zavrtite stikalo za izklop udarcev/vrtenja
11 v željeno pozicijo, dokler slišno zaskoči.
☞
Opozorilo: Vrsto delovanja spreminjajte
samo pri izklopljenem električnem orodju! V
nasprotnem primeru lahko poškodujete
električno orodje.

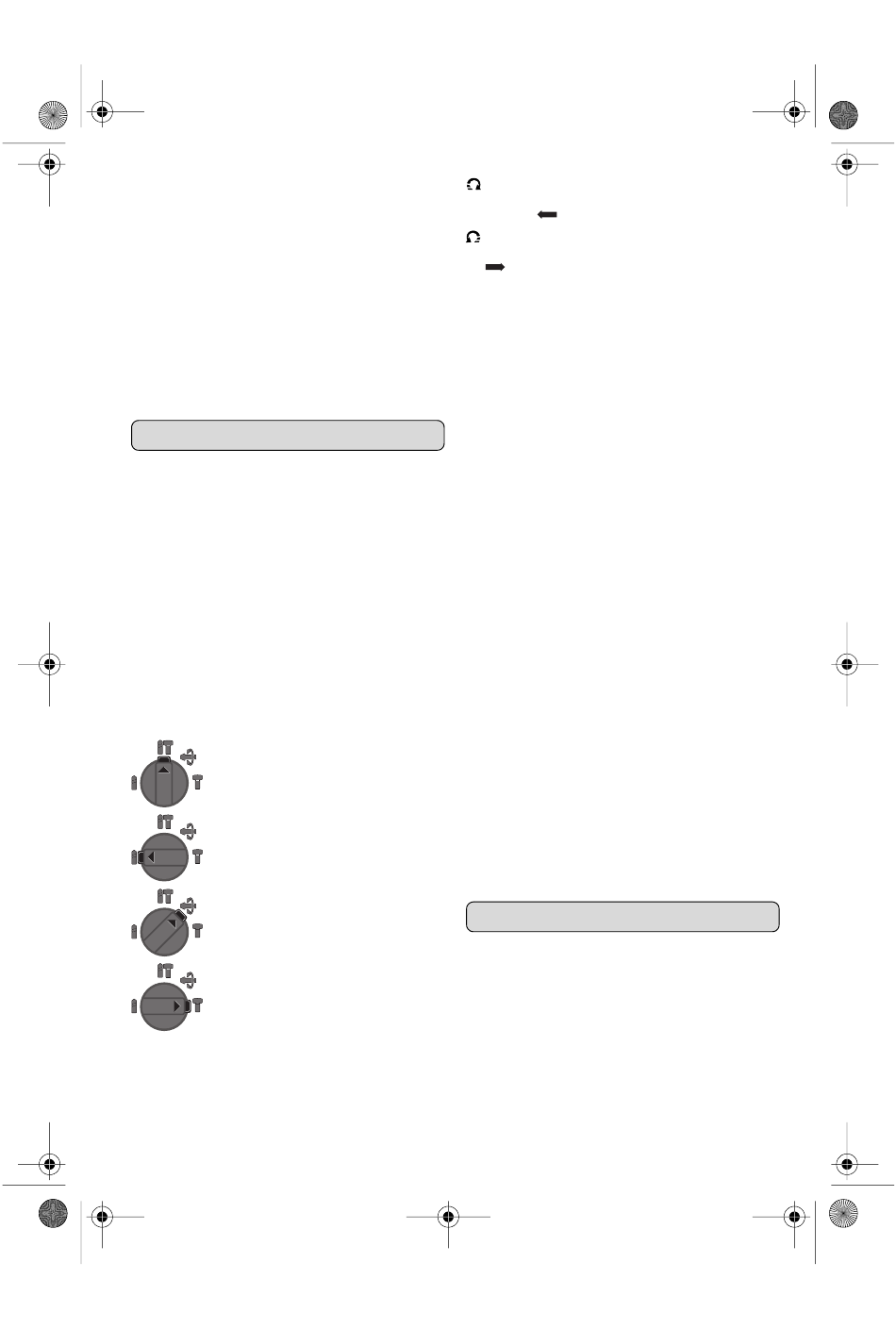

Pozicija za udarno vrtanje v beton
ali kamnine
Pozicija za vrtanje brez udarjanja
v les, kovino, keramiko in umetno
maso
Položaj za nastavitev pozicije dleta
V tej poziciji stikaloza izklop
udarcev/vrtenja 11 ne zaskoči.
Pozicija za klesanje
Nastavitev smeri vrtenja
S stikalom za preklop smeri vrtenja 7 lahko
spreminjate smer vrtenja električnega orodja. Pri
pritisnjenem vklopno/izklopnem stikalu 9
spreminjanje smeri vrtenja ni možno.
22.2.10
Vrtenje v desno: zavrtite stikalo za preklop
smeri vrtenja 7 z obeh strani do omejevala v
pozicijo .
Vrtenje v levo: zavrtite stikalo za preklop smeri
vrtenja 7 z obeh strani do omejevala v pozicijo
.
Za udarno vrtanje, vrtanje in klesanje nastavite
smer vrtenja v desno.
Vklop/izklop
Vklop električnega orodja: pritisnite vklopno/iz-
klopno stikalo 9.
Za aretiranje vklopno/izklopnega stikala držite sti-
kalo pritisnjeno in dodatno pritisnite fiksirno tipko
8.
Izklop električnega orodja: vklopno/izklopno sti-
kalo 9 spustite. Če je vklopno/izklopno stikalo 9
aretirano, najprej nanj pritisnite, nato pa ga
spustite.
Nastavitev števila vrtljajev/števila
udarcev
Število vrtajev/število udarcev vklopljenega
električnega orodja lahko brezstopenjsko regulirate
in sicer tako, da na vklopno/izklopno stikalo 9
pritiskate bolj ali manj močno.
Rahel pritisk vklopno/izklopnega stikala 9 ima za
posledico nizko število vrtljajev/število udarcev.
Z vse močnejšim pritiskanjem stikala pa se število
vrtljajev/število udarcev zvišuje.
Preobremenitvena sklopka
❏ Pri zatikanju ali zagozditvi vstavnega orodja
se pogon na vrtalno vreteno prekine. Zaradi
sil, ki nastanejo pri tem, vedno močno držite
električno orodje z obema rokama in trdno
stojte na stabilni podlagi.
❏ V primeru blokiranja električno orodje iz-
klopite in sprostite vstavno orodje. Pri vklo-
pu naprave z blokiranim vrtalnim orodjem
nastanejo visoki reakcijski momenti.
Navodila za delo
Sprememba pozicije dleta
Dleto lahko aretirate v 36 položajih. S tem lahko
vsakokrat zavzamete optimalni delovni položaj.
Namestite dleto v prijemalo za orodje.
Zavrtite stikalo za izklop udarcev/vrtenja 11 v
željeno pozicijo.
Obrnite prijemalo za orodje v želeni položaj za
klesanje.
