Capítulo 4
Instalación
4.6.2 Instalación de la antena
(1) Retire la tapa de protección del acoplador de la base giratoria.
(2) Colocar la antena en la base giratoria. Oriente la cara frontal de la antena (con el
logotipo de la compañía impreso) en la dirección que marcan las dos flechas en el
punto de rotación.
(3) Fijar la antena con cuatro pernos a la base de la misma.
Tapa protectora
4-4
Apertura

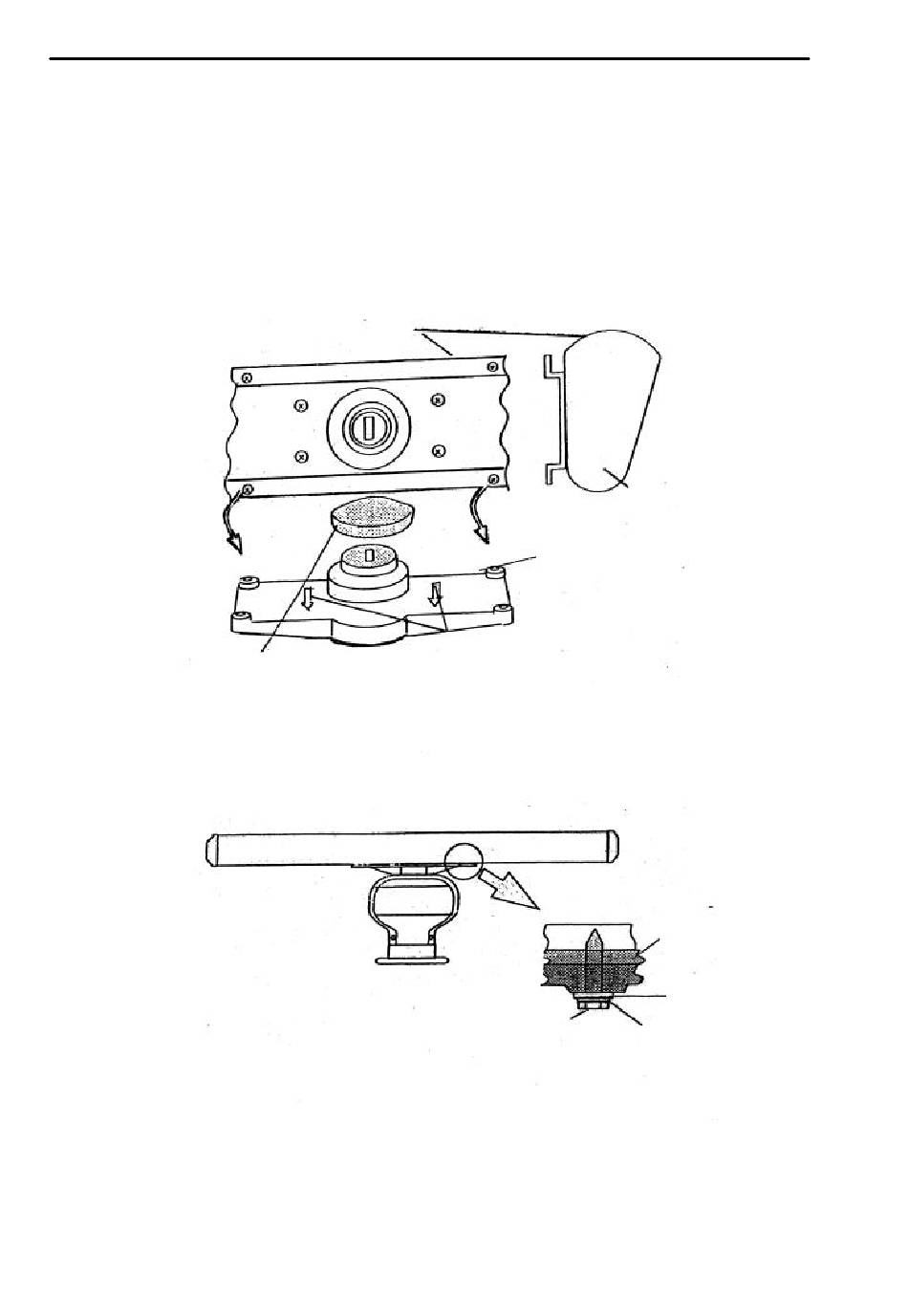

Figura 4.3 Fijar la antena a la base giratoria
Series RA83/84/85/93/94/95
Manual de Instrucciones
Antena
Base giratoria
Flechas
Perno de fijación
Base giratoria
Arandela simple
Arandela elástica
93142105-02
