Series RA83/84/85/93/94/95
Manual de Instrucciones

4.6.3 Conectar el cable de la antena

(1) Extraer el frontal y las cubiertas posteriores, aflojando los tornillos de fijación (4 tornillos
en cada una).
(2) Extraer la unidad TR (transceptor) quitando los dos tornillos de fijación. Asegúrese que el
magnetrón del transceptor no atraiga a ningún material magnetizante.
(3) Retirar el sello de goma, la arandela y la placa de fijación del cable de antena.
(4) Introducir el cable a través del agujero de acceso, hasta el interior de la unidad de antena.
(5) Deslizar el precinto de goma, la arandela y la placa de fijación sobre el cable.
(6) Fijar la placa de fijación del cable sobre la malla del mismo, usando los tres tornillos de
fijación.
(7) Fijar el cable de antena mediante la abrazadera.
(8)
Conectar el cable de antena a la PCB del modulador. (Consultar, diagrama de
interconexión, para ampliar los detalles)
Extraer estos conectores
Tornillo de fijación
Plato de fijación
La malla bajo la placa de fijación
debe ser lo más corta posible.
Tornillo fijación
Terminal para malla del cable
Arandela
Placa de fijación
Unidad de escáner
Cable conexión
93142105-02

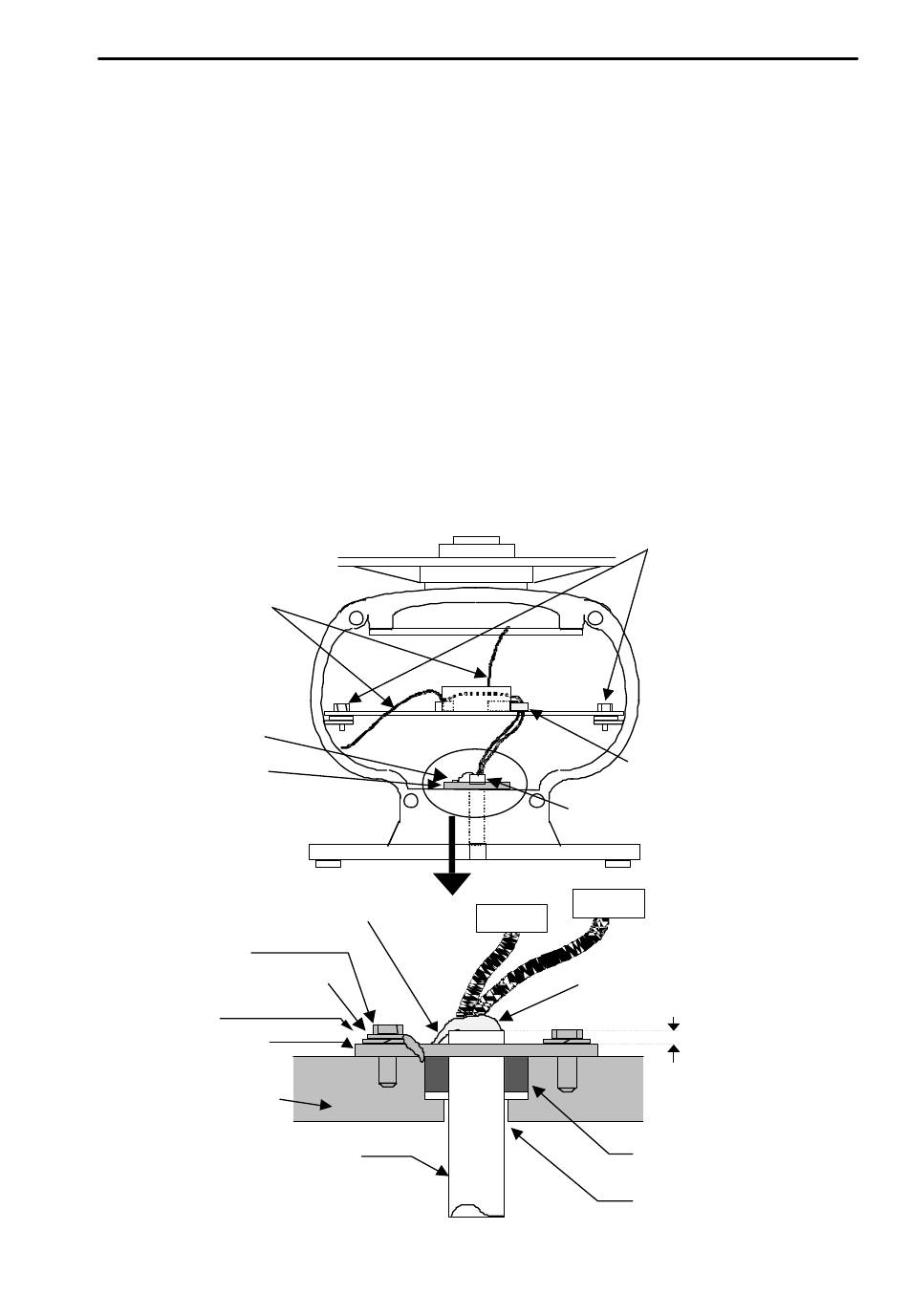

Figura 4.4 Conectar el cable a la antena
Capítulo 4
Pernos fijación unidad TR
Abrazadera
Cable interconexión
Eliminar, de aquí, el tubo sobrante
Máx.: 5 mm
Sellado anti-goteo
Entrada del cable
Instalación
4-5
